液位变送器技术发展与应用指南：工业测量的核心解决方案



一、技术原理与核心参数

1. 主流技术类型

液位变送器依据测量原理可分为差压式、超声波式、雷达式及浮球式等，各类技术适用场景与精度等级差异显著：

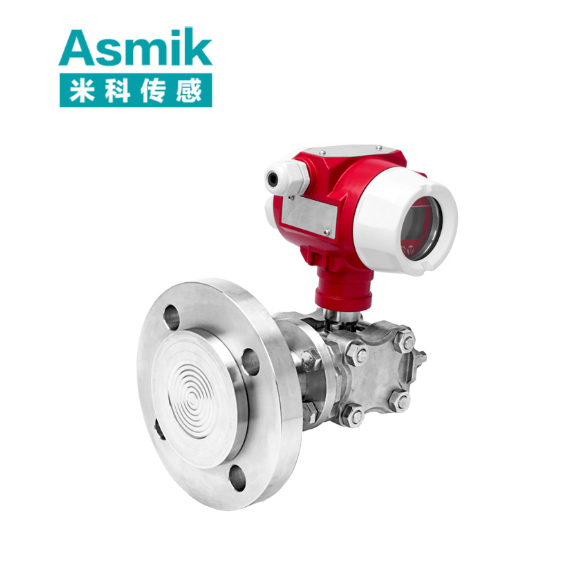

• 差压式液位变送器：
  通过测量液体底部与顶部的压力差计算液位，公式为 h=ρgΔP​，适用于封闭或敞口容器，精度达±0.1%FS。
• 超声波液位变送器：
  发射超声波并接收反射信号，通过时间差计算液位，适用于非接触式测量，精度±0.25%FS。
• 雷达液位变送器：
  发射微波并接收反射波，适用于高温、高压或强腐蚀性环境，精度±1mm。
• 浮球式液位变送器：
  通过浮球位移驱动机械或电子信号输出，适用于简单液位控制，精度±0.5%FS。

2. 关键技术参数

参数	规格
测量范围	差压式：0~1kPa~100kPa；超声波式：0~30m；雷达式：0~70m
精度等级	差压式：±0.1%FS；超声波式：±0.25%FS；雷达式：±1mm
介质兼容性	液体（水、油、化学品）、浆液、粉末；雷达式适配挥发性液体
输出信号	4-20mA（两线制）、RS485（Modbus协议）、HART协议
防护等级	IP65（防尘防水）、IP67（防浸水）、IP68（可浸水）
供电方式	24VDC（宽电压型）、太阳能供电（户外场景）

二、典型应用场景

1. 石油化工行业

• 原油储罐液位监测：
  在10万m³储罐中，差压式液位变送器通过法兰安装实时计算液位，误差≤±5mm。某油田通过此方案将液位管理效率提升40%，年减少冒罐事故损失超800万元。
• 反应釜物料控制：
  在聚乙烯反应釜中，雷达液位变送器监测固体颗粒料位，确保反应釜填充量精准。某化工厂通过此方案将产品合格率从90%提升至98%，年增产效益超千万元。

2. 水利与环保

• 水库水位监测：
  在大型水库中，超声波液位变送器实时测量水位变化，数据用于优化蓄水策略。某案例显示，通过水位监测，水库蓄水量利用率从75%提升至85%，年减少弃水损失3000万m³。
• 污水厂污泥界面测量：
  在活性污泥法中，差压式液位变送器区分污泥层与上清液，优化排泥频率。某污水厂通过此方案将污泥浓度波动范围从±500mg/L降至±200mg/L，处理效率提升15%。

3. 食品饮料加工

• 啤酒发酵罐液位控制：
  在啤酒发酵罐中，浮球式液位变送器监测麦汁液位，联动酵母投加量与温度控制。某啤酒厂通过此方案将发酵周期缩短10%，产品口感一致性提升30%，年增产效益超500万元。
• 药液储罐精准计量：
  在药液配制系统中，雷达液位变送器通过非接触式测量高粘度药液液位，确保配方精准。某药企通过此方案将药液浪费率从3%降至0.5%，年减少原料成本200万元。

4. 能源与电力

• 燃煤电厂煤仓监测：
  在燃煤电厂煤仓中，超声波液位变送器监测煤堆高度，优化输煤系统运行。某电厂通过此方案将煤仓利用率从80%提升至95%，年减少燃煤损耗超1000吨。
• 锅炉汽包水位控制：
  在300MW机组锅炉中，差压式液位变送器与导波雷达液位变送器冗余配置，确保水位控制精度达±2mm。某案例显示，通过液位控制，锅炉停机次数从每年12次降至2次。

三、选型策略与成本优化

1. 选型关键参数

参数	选型建议
测量原理	清洁液体选差压式或超声波式；含颗粒液体选雷达式；简单控制选浮球式。
量程匹配	实际液位的120%~150%，避免长期低液位运行（<30%量程）。
精度需求	贸易结算选±0.1%FS；过程控制选±0.25%FS；简单指示选±0.5%FS。
环境适应性	高温环境选耐高温型号（如≤350℃）；防爆场景选本安型或隔爆型。
输出信号	需远程传输选RS485（支持Modbus）；需无线传输选LoRa/NB-IoT模块。

2. 成本优化方法

• 批量采购：
  采购量≥50台时，厂家可提供8%-15%折扣，降低单台成本。统一型号可减少备件库存，优化维护成本。
• 定制化设计：
  特殊介质（如高盐废水）加装自清洁膜片或反吹装置可能加价10%-20%，需平衡功能与成本。
• 国产替代：
  国内厂商在差压传感器、信号处理算法等领域取得突破，部分产品性能接近进口水平，价格低30%-50%。

四、安装规范与维护策略

1. 安装规范

• 位置选择：
  • 差压式：底部法兰位于储罐最低液位以下，顶部法兰位于最高液位以上。
  • 超声波/雷达式：传感器垂直安装于储罐顶部，避开进料口与搅拌器。
  • 浮球式：浮球需自由浮动，避开障碍物与涡流区。
• 接地与屏蔽：
  • 仪表外壳可靠接地，接地电阻≤4Ω。
  • 信号线使用屏蔽双绞线，单独穿管敷设，远离高压电缆与电机。
• 环境防护：
  • 露天安装加装防雨罩，防止传感器进水或受潮。
  • 高粉尘环境加装防尘网，定期清理。

2. 维护策略

• 定期校准：每6-12个月用标准液位计验证精度，调整参数确保误差≤±0.1%FS。单次校准成本约800-1500元。
• 清洁保养：每季度用软布擦拭传感器表面，避免污垢或结晶影响测量。超声波/雷达式需定期清理探头附着物。
• 故障处理：
  • 液位跳变：检查法兰或探头是否堵塞，重新紧固或清理。
  • 信号丢失：校验接线与电源，更换屏蔽性能更好的电缆。
  • 冬季防护：北方地区加装保温套与电伴热带，防止介质结冰损坏传感器。

五、未来发展趋势

1. 智能化升级

• AI算法集成：通过机器学习分析液位与工艺参数的关系，预测储罐泄漏或液位异常。
• 边缘计算能力：在变送器内置边缘计算模块，实时处理数据并生成液位趋势图，减少对上位机的依赖。

2. 物联网融合

• 云平台对接：支持MQTT协议，将数据直接上传至工业互联网平台，实现远程监控与大数据分析。
• 多设备协同：与温度传感器、压力传感器等设备联动，构建全参数液位监测网络。

3. 材料创新

• 耐腐蚀传感器：开发钽合金或石墨烯涂层，提升在强酸、高盐环境中的耐用性。
• 高性能芯片：采用低功耗MCU与高精度ADC，提升信号处理能力与续航时间。

4. 节能与环保

• 低功耗设计：优化发射电路与电源管理，电池供电型续航时间从1年延长至3年。
• 可回收材料：外壳与包装使用环保材料，符合RoHS指令要求。

总结

液位变送器通过差压、超声波、雷达等多种技术路径，实现了液位的高精度、高可靠性监测。其应用场景覆盖石油化工、水利环保、食品饮料加工、能源电力等多个领域，结合合理的选型策略与规范的安装维护，可显著提升液位测量的准确性与系统效率。未来，随着人工智能、物联网及材料科学的进步，液位变送器将向更智能化、更环保、更易用的方向演进，为工业数字化转型与过程控制优化提供更坚实的支撑。
