液位测控技术发展与应用指南：差压变送器的核心解决方案



一、技术原理与核心参数

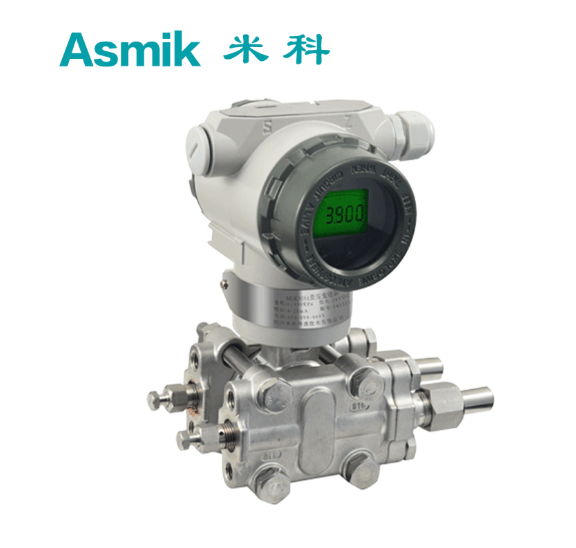

1. 工作原理

差压变送器通过测量液体底部与顶部的压力差计算液位高度，核心原理如下：

• 差压计算：
  液体底部压力 P1​=ρgh+P0​，顶部压力 P2​=P0​，差压 ΔP=P1​−P2​=ρgh，其中 ρ 为液体密度，g 为重力加速度，h 为液位高度。
• 信号转换：
  通过电容式或扩散硅传感器将差压转换为电信号，经放大、线性化处理后输出标准信号（如4-20mA或RS485协议）。
• 温度补偿：
  内置温度传感器修正液体密度变化对测量的影响，确保精度稳定性。

2. 关键技术参数

参数	规格
量程范围	0~1kPa~100kPa（水），0~10kPa~500kPa（蒸汽）
精度等级	差压测量：±0.075%FS；液位计算：±0.1%FS
介质兼容性	液体（水、油、化学品）、浆液、粉末
法兰规格	DN15~DN200（可定制更大口径），压力等级PN16~PN400
输出信号	4-20mA（两线制）、RS485（Modbus协议）、HART协议
防护等级	IP65（防尘防水）、IP67（防浸水）、IP68（可浸水）
供电方式	24VDC（宽电压型）、太阳能供电（户外场景）

二、典型应用场景

1. 石油化工行业

• 原油储罐液位监测：
  在10万m³法兰连接储罐中，差压变送器通过底部与顶部法兰安装，实时计算液位高度。某油田通过此方案将液位测量误差从±20mm降至±5mm，年减少冒罐事故损失超800万元。
• 反应釜物料控制：
  在聚乙烯反应釜中，差压变送器监测固体颗粒料位，确保反应釜填充量精准。某化工厂通过此方案将产品合格率从90%提升至98%，年增产效益超千万元。

2. 水利与环保

• 水库水位监测：
  在大型水库中，差压变送器通过法兰安装于坝体底部与顶部，实时计算水位变化。某案例显示，通过水位数据优化，水库蓄水量利用率从75%提升至85%，年减少弃水损失3000万m³。
• 污水厂污泥界面测量：
  在活性污泥法中，差压变送器区分污泥层与上清液，优化排泥频率。某污水厂通过此方案将污泥浓度波动范围从±500mg/L降至±200mg/L，处理效率提升15%。

3. 食品饮料加工

• 啤酒发酵罐液位控制：
  在啤酒发酵罐中，差压变送器监测麦汁液位，联动酵母投加量与温度控制。某啤酒厂通过此方案将发酵周期缩短10%，产品口感一致性提升30%，年增产效益超500万元。
• 药液储罐精准计量：
  在药液配制系统中，差压变送器通过法兰连接监测高粘度药液液位，确保配方精准。某药企通过此方案将药液浪费率从3%降至0.5%，年减少原料成本200万元。

4. 能源与电力

• 燃煤电厂煤仓监测：
  在燃煤电厂煤仓中，差压变送器监测煤堆高度，优化输煤系统运行。某电厂通过此方案将煤仓利用率从80%提升至95%，年减少燃煤损耗超1000吨。
• 锅炉汽包水位控制：
  在300MW机组锅炉中，差压变送器与导波雷达液位变送器冗余配置，确保水位控制精度达±2mm。某案例显示，通过液位控制，锅炉停机次数从每年12次降至2次。

三、选型策略与成本优化

1. 选型关键参数

参数	选型建议
介质特性	清洁液体选普通型；含颗粒液体选防堵型；高粘度介质选自清洁型。
法兰规格	匹配储罐或管道法兰标准（如GB/T 9119-2010），压力等级≥介质工作压力1.5倍。
精度需求	贸易结算选±0.075%FS；过程控制选±0.1%FS。
环境适应性	高温环境选耐高温型号（如≤350℃）；防爆场景选本安型或隔爆型。
输出信号	需远程传输选RS485（支持Modbus）；需无线传输选LoRa/NB-IoT模块。

2. 成本优化方法

• 批量采购：
  采购量≥50台时，厂家可提供8%-15%折扣，降低单台成本。
  统一型号可减少备件库存，优化维护成本。
• 定制化设计：
  特殊介质（如高盐废水）加装自清洁膜片或反吹装置可能加价10%-20%，需平衡功能与成本。
• 国产替代：
  国内厂商在差压传感器、信号处理算法等领域取得突破，部分产品性能接近进口水平，价格低30%-50%。

四、安装规范与维护策略

1. 安装规范

• 位置选择：
  • 法兰安装：底部法兰位于储罐最低液位以下，顶部法兰位于最高液位以上，确保差压测量范围覆盖全量程。
  • 垂直管道：流体自下而上流动，避免气泡或杂质干扰。
• 接地与屏蔽：
  • 仪表外壳可靠接地，接地电阻≤4Ω。
  • 信号线使用屏蔽双绞线，单独穿管敷设，远离高压电缆与电机。
• 环境防护：
  • 露天安装加装防雨罩，防止法兰接口进水或受潮。
  • 高温介质场景加装冷却套管，降低传感器温度。

2. 维护策略

• 定期校准：每6-12个月用标准差压计验证精度，调整参数确保误差≤±0.1%FS。单次校准成本约800-1500元。
• 清洁保养：每季度用软布擦拭法兰膜片表面，避免污垢或结晶影响差压测量。
• 故障处理：
  • 液位跳变：检查法兰是否泄漏，重新紧固螺栓并密封。
  • 信号异常：校验接线与电源，更换屏蔽性能更好的电缆。
  • 冬季防护：北方地区加装加热带，防止介质结冰损坏传感器。

五、未来发展趋势

1. 智能化升级

• AI算法集成：通过机器学习分析差压与液位的关联性，预测储罐泄漏或液位异常。
• 边缘计算能力：在变送器内置边缘计算模块，实时处理数据并生成液位趋势图，减少对上位机的依赖。

2. 物联网融合

• 云平台对接：支持MQTT协议，将数据直接上传至工业互联网平台，实现远程监控与大数据分析。
• 多设备协同：与液位开关、温度传感器等设备联动，构建全参数液位监测网络。

3. 材料创新

• 耐腐蚀膜片：开发钽合金或石墨烯膜片，提升在强酸、高盐环境中的耐用性。
• 高性能传感器：采用纳米晶差压传感器，增强信号稳定性与响应速度。

4. 节能与环保

• 低功耗设计：优化差压检测电路与信号处理模块，降低设备运行能耗。
• 可回收材料：外壳与包装使用环保材料，符合RoHS指令要求。

总结

差压变送器通过差压测量技术与高精度信号处理，实现了液位的高准确性、长期稳定性与宽量程适应性。其应用场景覆盖石油化工、水利环保、食品饮料加工、能源电力等多个领域，结合合理的选型策略与规范的安装维护，可显著提升液位监测的准确性与系统效率。未来，随着人工智能、物联网及材料科学的进步，差压变送器将向更智能化、更环保、更易用的方向演进，为工业数字化转型提供更坚实的支撑。
