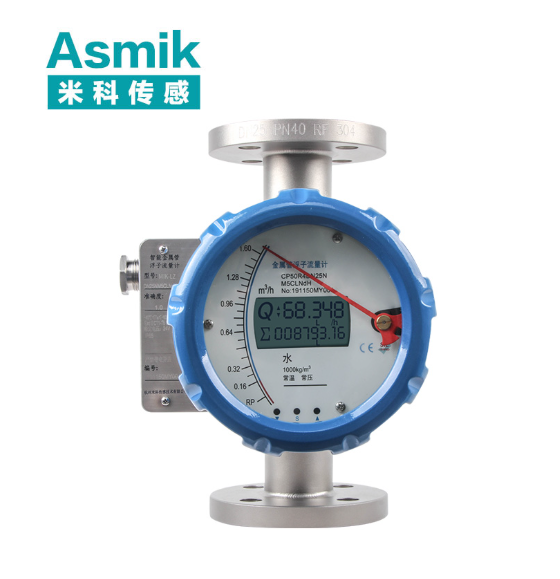

金属管浮子流量计技术发展与应用指南：工业流量测量的可靠选择



一、技术原理与核心参数

1. 工作原理

金属管浮子流量计基于浮子位移与流体动力学平衡原理，通过测量浮子在锥形管中的高度来指示流量，核心原理如下：

• 流量测量：
  流体流经锥形管时，浮子受向上推力与重力平衡，高度 h=k⋅AQ⋅ρ​，其中 Q 为流量，ρ 为流体密度，k 为锥管角度系数，A 为浮子截面积。
• 信号转换：
  机械式通过磁耦合机构将浮子位移转换为指针旋转；智能型通过光电或电容传感器检测浮子位置，输出4-20mA或脉冲信号。
• 材质适配：
  锥管与浮子采用不锈钢、钛合金或PTFE涂层，适配腐蚀性介质。

2. 关键技术参数

参数	规格
口径	DN4~DN50（可定制更大口径）
流量范围	气体：0.05m³/h~300m³/h；液体：0.02m³/h~200m³/h
精度等级	机械式：±2.5%FS；智能型：±1.5%FS
介质兼容性	液体（水、油、强酸强碱）、气体（空气、惰性气体）
输出信号	机械式：指针指示；智能型：4-20mA、RS485（Modbus协议）
防护等级	IP54（防尘防溅）、IP65（防尘防水）
供电方式	机械式：无源；智能型：24VDC或电池供电

二、典型应用场景

1. 实验室与小型系统

• 高校实验室气体流量监测：
  在化学实验中，金属管浮子流量计监测氮气、氢气等气体流量，确保反应条件精准。某案例显示，通过流量控制，实验重复性从70%提升至95%，数据可靠性显著提高。
• 小型水处理系统：
  在反渗透纯水机中，浮子流量计监测进水流量，联动高压泵启停。某设备商通过此方案将膜元件损耗率从每年20%降至5%，用户维护成本降低60%。

2. 石油化工行业

• 反应釜进料控制：
  在聚氨酯反应釜中，浮子流量计监测多异氰酸酯与多元醇的投加量，确保配方比例精准。某化工厂通过此方案将产品合格率从85%提升至98%，年减少原料浪费超200万元。
• 采样系统流量监测：
  在环保监测站中，浮子流量计控制废气采样流量，确保数据符合国家标准。某案例显示，通过流量稳定控制，采样误差从±15%降至±5%，监测结果法律效力的认可度提升。

3. 食品饮料加工

• 啤酒灌装线CO₂流量控制：
  在啤酒灌装阶段，浮子流量计监测CO₂充气量，确保瓶内压力稳定。某啤酒厂通过此方案将灌装缺陷率从3%降至0.5%，年减少报废产品超50万瓶。
• 药液配制流量精准控制：
  在药液生产中，浮子流量计自动调节溶剂投加量，确保配方稳定性。某药企通过此方案将药液浓度偏差从±2%降至±0.5%，年减少报废批次15%。

4. 市政与环保

• 社区供水管道监测：
  在DN50供水管道中，浮子流量计实时监测水量，联动变频泵控制压力。某案例显示，通过流量控制，管网漏损率从18%降至10%，年节约水资源超30万m³。
• 污水厂加药系统：
  在絮凝剂投加环节，浮子流量计控制药剂流量，优化污泥沉降效果。某污水厂通过此方案将药剂用量减少20%，处理成本降低15%。

三、选型策略与成本优化

1. 选型关键参数

参数	选型建议
介质类型	腐蚀性液体选钛合金或PTFE涂层；气体选不锈钢材质。
安装方式	垂直安装选顶装型；水平安装选底装型（需配导流管）。
精度需求	实验室分析选±1.5%FS；工业过程控制选±2.5%FS。
环境适应性	户外安装选IP65；高温环境选耐温型号（≤200℃）。
输出信号	需数据记录选智能型（RS485）；仅需指示选机械式。

2. 成本优化方法

• 批量采购：
  采购量≥50台时，厂家可提供10%-18%折扣，降低单台成本。
  统一型号可减少备件库存，优化维护成本。
• 定制化设计：
  特殊介质（如浓硫酸）加装PTFE内衬或防爆外壳可能加价15%-25%，需平衡功能与成本。
• 国产替代：
  国内厂商在锥管加工、浮子材料等领域取得突破，部分产品性能接近进口水平，价格低40%-60%。

四、安装规范与维护策略

1. 安装规范

• 位置选择：
  • 垂直安装：浮子需自由升降，避开振动源与热源。
  • 水平安装：导流管需保持水平，确保流体均匀分布。
• 接地与屏蔽：
  • 智能型仪表外壳可靠接地，接地电阻≤4Ω。
  • 信号线使用屏蔽双绞线，单独穿管敷设，远离高压电缆与电机。
• 环境防护：
  • 露天安装加装防雨罩，防止仪表进水或受潮。
  • 高温介质场景加装冷却套管，降低仪表温度。

2. 维护策略

• 定期校准：每6-12个月用标准流量计验证精度，调整锥管角度与浮子重量。单次校准成本约300-800元。
• 清洁保养：每季度用软布擦拭锥管内壁，避免污垢或结晶影响浮子滑动。
• 故障处理：
  • 流量指示异常：检查浮子是否卡滞，重新调整锥管垂直度。
  • 信号中断：校验接线与电源，更换屏蔽性能更好的电缆。
  • 冬季防护：北方地区加装保温套，防止介质结冰损坏仪表。

五、未来发展趋势

1. 智能化升级

• AI算法集成：通过机器学习分析流量与工艺参数的关系，预测管道堵塞或泄漏异常。
• 边缘计算能力：在流量计内置边缘计算模块，实时处理数据并生成流量趋势图，减少对上位机的依赖。

2. 物联网融合

• 云平台对接：支持MQTT协议，将数据直接上传至工业互联网平台，实现远程监控与大数据分析。
• 多设备协同：与压力传感器、温度传感器等设备联动，构建全参数流量监测网络。

3. 材料创新

• 耐腐蚀锥管：开发石墨烯或陶瓷涂层，提升在强酸、高盐环境中的耐用性。
• 轻量化浮子：采用钛合金或复合材料，降低仪表重量同时保持强度。

4. 节能与环保

• 低功耗设计：优化光电检测电路与信号处理模块，降低设备运行能耗。
• 可回收材料：外壳与包装使用环保材料，符合RoHS指令要求。

总结

金属管浮子流量计通过浮子位移与流体动力学平衡原理，实现了中低压流体流量的直观显示与精准测量。其应用场景覆盖实验室分析、石油化工、食品饮料加工、市政环保等多个领域，结合合理的选型策略与规范的安装维护，可显著提升流量监测的准确性与系统效率。未来，随着人工智能、物联网及材料科学的进步，金属管浮子流量计将向更智能化、更环保、更易用的方向演进，为工业过程的精细化控制提供更坚实的支撑。
