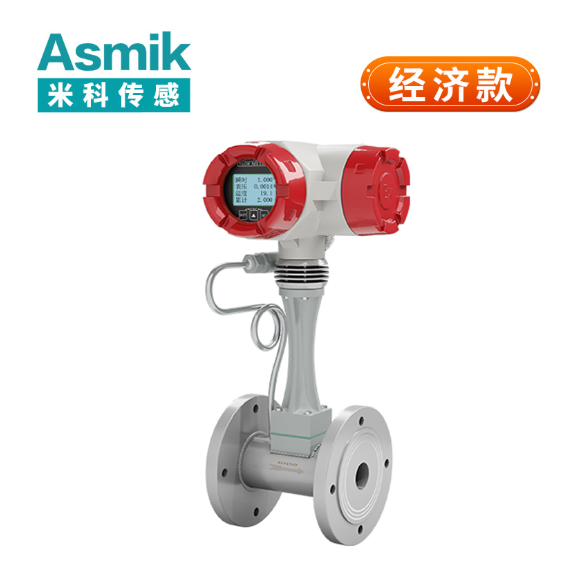

涡街流量计技术发展与应用指南：流量计的核心解决方案



一、技术原理与核心参数

1. 工作原理

涡街流量计基于卡门涡街效应，通过测量流体中漩涡的频率来计算流速，进而得出流量，核心原理如下：

• 漩涡生成：
  流体流经三角形或圆柱形旋涡发生体时，两侧交替产生漩涡，漩涡频率 f=dSr⋅v​，其中 Sr 为斯特劳哈尔数，v 为流速，d 为旋涡发生体特征尺寸。
• 频率检测：
  压电式或电容式传感器检测漩涡引起的压力变化，将频率信号转换为电信号。
• 流量计算：
  通过公式 Q=A⋅v=A⋅Srf⋅d​，其中 A 为管道截面积，最终输出标准流量值。

2. 关键技术参数

参数	规格
口径	DN15~DN3000（可定制更大口径）
流量范围	气体：0.8m³/h~12000m³/h；液体：0.3m³/h~6000m³/h
精度等级	气体：±1.0%FS；液体：±0.5%FS
介质兼容性	气体（空气、蒸汽、天然气）、液体（水、油、化学品）
输出信号	4-20mA（两线制）、RS485（Modbus协议）、脉冲输出（频率信号）
防护等级	IP65（防尘防水）、IP67（防浸水）
供电方式	24VDC（宽电压型）、太阳能供电（户外场景）

二、典型应用场景

1. 石油化工行业

• 天然气贸易计量：
  在天然气门站中，涡街流量计作为贸易结算仪表，计量输出气量。某燃气公司通过此方案将结算误差从±3%降至±0.8%，年减少经济损失超600万元。
• 反应釜进料控制：
  在聚乙烯反应釜中，涡街流量计监测乙烯进料流量，确保反应配比精准。某化工厂通过此方案将产品合格率从90%提升至98%，年增产效益超千万元。

2. 市政与环保

• 城市供水管道监测：
  在DN1000主管道中，涡街流量计实时监测水量，联动泵组控制压力。某市水务局通过此方案将管网漏损率从20%降至12%，年节约水资源超500万m³。
• 污水厂进出水流量计量：
  在活性污泥法中，涡街流量计监测含颗粒液体的流量，优化曝气量。某污水厂通过此方案将处理效率提升15%，年减少污泥产量40%。

3. 能源与电力

• 燃煤电厂风量监测：
  在300MW机组锅炉中，涡街流量计监测一次风与二次风流量，优化燃烧效率。某电厂通过此方案将锅炉热效率从88%提升至92%，年减少燃煤消耗超5万吨。
• 蒸汽管道热量计量：
  在热电联产项目中，涡街流量计配套温度传感器，计算蒸汽热量。某热力公司通过此方案将热量结算误差从±5%降至±2%，年减少经济损失超400万元。

4. 食品饮料加工

• 啤酒发酵罐CO₂流量控制：
  在啤酒发酵阶段，涡街流量计监测CO₂释放量，确保发酵环境稳定。某啤酒厂通过此方案将发酵周期缩短10%，产品口感一致性提升30%，年增产效益超500万元。
• 药液配制流量精准控制：
  在药液生产中，涡街流量计自动调节溶剂投加量，确保配方稳定性。某药企通过此方案将药液浓度偏差从±2%降至±0.5%，年减少报废批次15%。

三、选型策略与成本优化

1. 选型关键参数

参数	选型建议
介质类型	气体选普通型；液体选防堵型；蒸汽选带温度补偿型。
口径匹配	实际流量的120%~150%，避免长期低流量运行（<30%量程）。
精度需求	贸易结算选±0.5%FS；内部考核选±1.0%FS。
环境适应性	高温环境选耐温型号（如≤350℃）；防爆场景选本安型或隔爆型。
输出信号	需远程传输选RS485（支持Modbus）；需脉冲输出选频率信号。

2. 成本优化方法

• 批量采购：
  采购量≥50台时，厂家可提供8%-15%折扣，降低单台成本。
  统一型号可减少备件库存，优化维护成本。
• 定制化设计：
  特殊介质（如高盐废水）加装自清洁探头或反吹装置可能加价10%-20%，需平衡功能与成本。
• 国产替代：
  国内厂商在旋涡发生体设计、信号处理算法等领域取得突破，部分产品性能接近进口水平，价格低30%-50%。

四、安装规范与维护策略

1. 安装规范

• 位置选择：
  • 水平管道：上游≥10DN直管段，下游≥5DN直管段；避开泵、阀门等扰流件。
  • 垂直管道：流体自下而上流动，确保旋涡发生体均匀覆盖流场。
• 接地与屏蔽：
  • 仪表外壳可靠接地，接地电阻≤4Ω。
  • 信号线使用屏蔽双绞线，单独穿管敷设，远离高压电缆与电机。
• 环境防护：
  • 露天安装加装防雨罩，防止旋涡发生体堵塞或传感器受潮。
  • 高温介质场景加装冷却套管，降低传感器温度。

2. 维护策略

• 定期校准：每12个月用标准流量计验证精度，调整仪表常数与温度补偿参数，单次校准成本约800-1500元。
• 清洁保养：每季度用软布擦拭旋涡发生体表面，避免污垢或杂质影响漩涡生成。
• 故障处理：
  • 流量异常：检查管道是否满管，排除气泡或杂质干扰。
  • 信号丢失：校验接线与电源，更换屏蔽性能更好的电缆。
  • 冬季防护：北方地区加装保温套与电伴热带，防止介质结冰损坏仪表。

五、未来发展趋势

1. 智能化升级

• AI算法集成：通过机器学习分析流量与工艺参数的关系，预测管道泄漏或流量异常。
• 边缘计算能力：在流量计内置边缘计算模块，实时处理数据并生成流量趋势图，减少对上位机的依赖。

2. 物联网融合

• 云平台对接：支持MQTT协议，将数据直接上传至工业互联网平台，实现远程监控与大数据分析。
• 多设备协同：与压力传感器、温度传感器等设备联动，构建全参数流量监测网络。

3. 材料创新

• 耐腐蚀旋涡发生体：开发钽合金或石墨烯涂层，提升在强酸、高盐环境中的耐用性。
• 高性能传感器：采用纳米晶压电材料，增强信号稳定性与响应速度。

4. 节能与环保

• 低功耗设计：优化旋涡检测电路与信号处理模块，降低设备运行能耗。
• 可回收材料：外壳与包装使用环保材料，符合RoHS指令要求。

总结

涡街流量计通过卡门涡街效应与高精度信号处理，实现了气体与液体流量的高准确性、长期稳定性与宽量程适应性。其应用场景覆盖石油化工、市政环保、能源电力、食品饮料加工等多个领域，结合合理的选型策略与规范的安装维护，可显著提升流量监测的准确性与系统效率。未来，随着人工智能、物联网及材料科学的进步，涡街流量计将向更智能化、更环保、更易用的方向演进，为工业数字化转型提供更坚实的支撑。
