无纸记录仪技术发展与应用指南：工业数据采集的核心解决方案



一、技术原理与核心参数

1. 工作原理

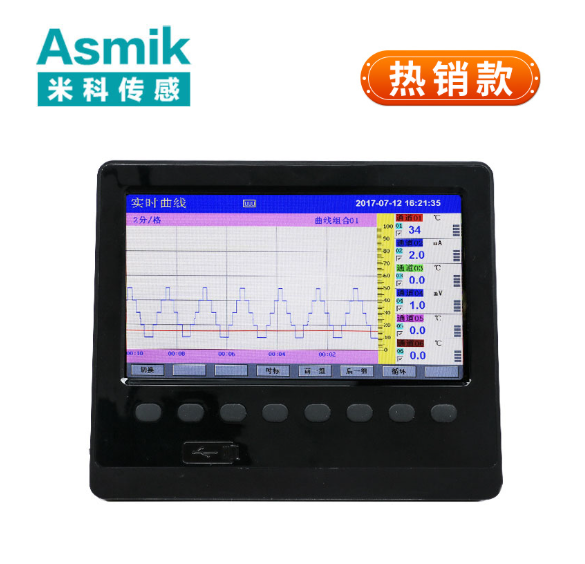

无纸记录仪通过微处理器处理输入信号，将模拟量转换为数字量进行存储和显示。其核心部件包括32位ARM处理器、大容量FLASH存储器及高精度A/D转换器，支持多种信号输入（如4-20mA、0-5V、热电偶K型/S型等），并通过液晶显示屏实时展示数据。部分型号具备温压补偿、流量累积及PID控制功能，公式为 Q=kρΔP​​（流量计算）和 ΔP=ρgh（液位计算）。

2. 关键技术参数

参数	规格
输入信号	4-20mA、0-5V、热电阻（Pt100/Cu50）、热电偶（K/S/E/J型）等
精度等级	±0.2%FS（高精度型）、±0.5%FS（常规型）
存储容量	内置FLASH存储器（数万条数据），外部CF卡/U盘扩展至GB级
显示功能	5.6英寸或10.4英寸TFT彩屏，支持多通道数据、曲线、棒图同屏显示
输出接口	RS485/RS232通讯、4-20mA模拟输出、继电器报警输出（最多12路）
防护等级	IP65（防尘防水），适应-40℃~150℃环境温度
供电方式	AC85-265V或DC24V，功耗≤4W

二、典型应用场景

1. 工业过程控制

• 石油化工行业：
  在原油管道中，无纸记录仪监测输油量，联动调节阀控制流量。某油田通过此方案将流量计量误差从±2%降至±0.3%，年减少贸易纠纷损失超千万元。
• 电力行业：
  在发电机组中，记录仪监测电压、电流、温度等参数，某电厂通过此方案将设备故障预警时间提前30%，年减少非计划停机损失超500万元。

2. 市政与环保

• 自来水厂：
  在50万吨/日处理能力的水厂中，无纸记录仪安装于出厂水管，实时计量供水量。某市水务局通过此方案将水量统计误差从±1.5%降至±0.2%，用户缴费争议率下降80%。
• 污水处理：
  在工业园区污水管网中，记录仪监测企业排放流量，某省级环保项目通过此方案将数据准确率从85%提升至98%。

3. 能源管理

• 天然气贸易：
  在长输管道中，无纸记录仪配合温度压力补偿，实现气体流量精准计量。某燃气公司通过此方案将贸易结算误差从±1.2%降至±0.5%，年减少经济损失超500万元。
• 热力管网：
  在供热管网中，记录仪监测蒸汽流量，某热力公司通过此方案将蒸汽利用率从85%提升至92%，年节约燃煤成本超300万元。

4. 科研与医疗

• 化学实验：
  在化学反应中，无纸记录仪记录温度、压力随时间的变化曲线。某研究院通过此方案将反应机理分析效率提升40%，缩短新药研发周期6个月。
• 生物实验：
  在细胞培养中，记录仪监测温度、湿度、二氧化碳浓度等参数。某医学院通过此方案将细胞培养成功率从70%提升至95%，年发表SCI论文数量增加20篇。

三、选型策略与成本优化

1. 选型关键参数

参数	选型建议
通道数量	输入信号点数≤12选144×144mm机型；点数>12或需扩展选288×288mm机型。
功能需求	需温压补偿选带流量计算模块；需远程监控选RS485/以太网通讯接口。
安装尺寸	144×144mm机型适配标准仪表盘开孔；288×288mm机型需扩孔至260×260mm。
屏幕类型	彩色屏支持多曲线同屏显示；单色屏价格低10%-20%。
防护需求	户外安装选IP65；防爆场景选隔爆型或本安型。

2. 成本优化方法

• 批量采购：
  采购量≥20台时，厂家可提供8%-15%折扣，降低单台成本。
  统一型号可减少备件库存，优化维护成本。
• 定制化设计：
  特殊介质（如高粘度液体）加装加热套管或反吹装置可能加价10%-20%，需平衡功能与成本。
• 国产替代：
  国内厂商在信号处理算法、隔离技术等领域取得突破，部分产品性能接近进口水平，价格低40%-60%。

四、安装规范与维护策略

1. 安装规范

• 位置选择：
  • 水平管道：上游≥10DN直管段，下游≥5DN直管段；避开弯头、阀门等扰流件。
  • 垂直管道：流体自下而上流动，确保均匀受力。
• 密封处理：
  • 螺纹连接：使用聚四氟乙烯生料带，紧固扭矩50-60N·m。
  • 法兰连接：垫片选316L不锈钢或PTFE，螺栓对称紧固。
• 接地处理：
  • 仪表外壳可靠接地，接地电阻≤4Ω。
  • 信号线使用屏蔽双绞线，单独穿管敷设，远离高压电缆。

2. 维护策略

• 定期校准：每6-12个月用标准信号源验证精度，调整零点与量程，单次校准成本约500-1000元。
• 清洁保养：每季度用软布擦拭屏幕与接口，避免污垢影响显示与通信。
• 故障处理：
  • 信号异常：检查接线与电源，更换屏蔽性能更好的电缆。
  • 数据丢失：校验存储器与备份文件，恢复最近有效数据。
  • 冬季防护：北方地区加装保温套，防止介质结冰损坏传感器。

五、未来发展趋势

1. 智能化升级

• AI算法集成：通过机器学习分析数据波动特征，预测管道泄漏或设备故障风险。
• 边缘计算能力：在记录仪内置边缘计算模块，实时处理数据并生成趋势图，减少对上位机的依赖。

2. 物联网融合

• 云平台对接：支持MQTT协议，将数据直接上传至工业互联网平台，实现远程监控与大数据分析。
• 多设备协同：与PLC、DCS系统无缝集成，构建全厂级数据采集网络。

3. 材料创新

• 耐腐蚀外壳：采用316L不锈钢或工程塑料，提升在强酸、高盐环境中的耐用性。
• 高性能传感器：开发钽合金压力传感器，增强在高温、高压介质中的稳定性。

4. 节能与环保

• 低功耗设计：优化处理器与显示模块功耗，降低设备运行能耗。
• 可回收材料：外壳与包装使用环保材料，符合RoHS指令要求。

总结

无纸记录仪通过多通道数据采集、实时显示与存储功能，成为工业自动化领域不可或缺的数据管理工具。其应用场景覆盖石油化工、市政水务、能源行业、科研医疗等多个领域，结合合理的选型策略与规范的安装维护，可显著提升生产效率与数据准确性。未来，随着人工智能、物联网及材料科学的进步，无纸记录仪将向更智能化、更环保、更易用的方向演进，为工业数字化转型提供更坚实的支撑。
