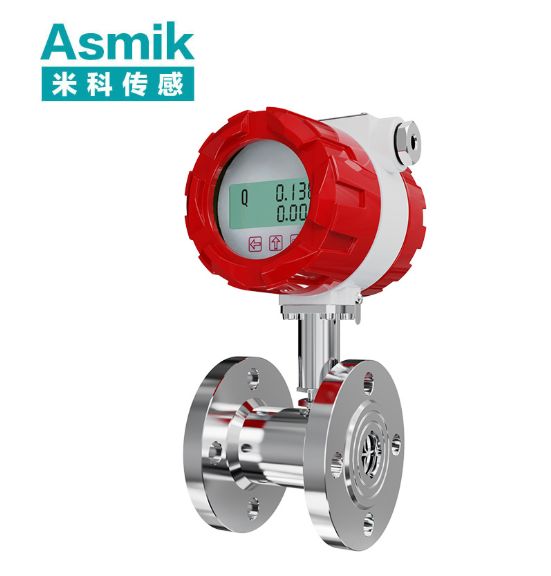

涡轮流量计技术发展与应用指南：工业流量测量的核心解决方案



一、技术原理与核心参数

1. 工作原理

涡轮流量计基于角动量守恒定律，通过流体推动涡轮旋转，将流量转换为转速信号，核心原理如下：

• 涡轮旋转：流体流经涡轮时，叶片受流体冲击产生旋转，转速与流量成正比，公式为 n=kQ​，其中 n 为转速，Q 为流量，k 为仪表常数。
• 信号检测：采用磁电或光电传感器检测涡轮叶片通过频率，转换为电脉冲信号。
• 流量计算：微处理器对脉冲信号进行计数与线性化处理，输出标准信号（如4-20mA或脉冲输出）。

2. 关键技术参数

参数	规格
口径	DN15~DN600（可定制更大口径）
量程范围	0.5m³/h~10000m³/h（水）、0.8m³/h~20000m³/h（气体）
精度等级	±0.5%FS（高精度型）、±1.0%FS（常规型）
介质温度	-40℃~150℃（标准型）、-196℃~350℃（特殊型）
输出信号	脉冲输出（频率信号）、4-20mA（两线制）、RS485（Modbus协议）
防护等级	IP65（防尘防水）、IP67（防浸水）
材质	涡轮：304/316L不锈钢；壳体：碳钢/铝合金

二、典型应用场景

1. 石油化工行业

• 原油管道流量计量：
  在长输原油管道中，涡轮流量计实时监测输油量，联动调节阀控制流量。某油田通过此方案将流量计量误差从±2%降至±0.3%，年减少贸易纠纷损失超千万元。
• 化工装置物料控制：
  在聚乙烯生产装置中，流量计监测乙烯单体流量，确保聚合反应配比精准。某化工厂通过此方案将产品合格率从90%提升至98%，年增产效益超千万元。

2. 市政水务

• 自来水厂水量统计：
  在50万吨/日处理能力的水厂中，涡轮流量计安装于出厂水管，实时计量供水量。某市水务局通过此方案将水量统计误差从±1.5%降至±0.2%，用户缴费争议率下降80%。
• 污水排放流量监测：
  在工业园区污水管网中，流量计监测企业排放流量，为环保执法提供数据支持。某省级环保项目通过此方案将数据准确率从85%提升至98%。

3. 能源行业

• 天然气贸易计量：
  在天然气长输管道中，涡轮流量计配合温度压力补偿，实现气体流量精准计量。某燃气公司通过此方案将贸易结算误差从±1.2%降至±0.5%，年减少经济损失超500万元。
• 热力管网蒸汽计量：
  在供热管网中，流量计监测蒸汽流量，为热费结算提供依据。某热力公司通过此方案将蒸汽利用率从85%提升至92%，年节约燃煤成本超300万元。

4. 食品饮料加工

• 啤酒生产原料控制：
  在啤酒糖化车间，涡轮流量计监测麦汁流量，确保糖化工艺参数稳定。某啤酒厂通过此方案将糖化效率提升15%，产品口感一致性提升30%，年增产效益超500万元。
• 饮料生产线配比控制：
  在瓶装水生产线中，流量计监测水与添加剂流量，确保配方精准。某案例显示，通过流量控制，添加剂浪费率从5%降至0.5%，年减少原料成本200万元。

三、选型策略与成本优化

1. 选型关键参数

参数	选型建议
介质类型	液体选普通型；气体选带温度压力补偿的型号；含颗粒流体选防堵型。
量程匹配	实际流量的120%~150%，避免长期低流量运行（<30%量程）。
精度需求	贸易结算选±0.5%FS；过程控制选±1.0%FS。
输出信号	需远程传输选4-20mA或脉冲输出；需总线通信选RS485或Modbus。
环境条件	高温场景选IP67；户外安装选IP65+防雨罩。
材质选择	腐蚀性介质选316L不锈钢；低温介质选铝合金。

2. 成本优化方法

• 批量采购：
  采购量≥20台时，厂家可提供8%-15%折扣，降低单台成本。
  统一型号可减少备件库存，优化维护成本。
• 定制化设计：
  特殊介质（如高粘度液体）加装加热套管或反吹装置可能加价10%-20%，需平衡功能与成本。
• 国产替代：
  国内厂商在涡轮材质、信号处理算法等领域取得突破，部分产品性能接近进口水平，价格低40%-60%。

四、安装规范与维护策略

1. 安装规范

• 位置选择：
  • 水平管道：上游≥10DN直管段，下游≥5DN直管段；避开弯头、阀门等扰流件。
  • 垂直管道：流体自下而上流动，确保涡轮均匀受力。
• 密封处理：
  • 螺纹连接：使用聚四氟乙烯生料带，紧固扭矩50-60N·m。
  • 法兰连接：垫片选316L不锈钢或PTFE，螺栓对称紧固。
• 接地处理：
  • 仪表外壳可靠接地，接地电阻≤4Ω。
  • 信号线使用屏蔽双绞线，单独穿管敷设，远离高压电缆。

2. 维护策略

• 定期校准：每6-12个月用标准流量计验证精度，调整仪表常数，单次校准成本约500-1000元。
• 清洁保养：每季度用软布擦拭涡轮叶片，避免污垢或结垢影响旋转。
• 故障处理：
  • 信号异常：检查接线与电源，更换屏蔽性能更好的电缆。
  • 流量跳变：重新校准或更换老化传感器。
  • 冬季防护：北方地区加装保温套，防止介质结冰损坏涡轮。

五、未来发展趋势

1. 智能化升级

• AI算法集成：通过机器学习分析流量波动特征，预测管道泄漏或泵异常风险。
• 边缘计算能力：在流量计内置边缘计算模块，实时处理数据并生成流量趋势图，减少对上位机的依赖。

2. 物联网融合

• 云平台对接：支持MQTT协议，将数据直接上传至工业互联网平台，实现远程监控与大数据分析。
• 多设备协同：与PLC、DCS系统无缝集成，构建全厂级流量监测网络。

3. 材料创新

• 耐腐蚀涡轮：开发钽合金或石墨烯涡轮，提升在强酸、高盐环境中的使用寿命。
• 高性能轴承：采用陶瓷轴承，降低摩擦损耗，延长维护周期。

4. 节能与环保

• 低功耗设计：优化发射电路与信号处理模块，降低设备运行能耗。
• 可回收材料：外壳与包装使用环保材料，符合RoHS指令要求。

总结

涡轮流量计通过角动量守恒定律与智能算法，实现了流体流量的高精度、快速响应测量。其应用场景覆盖石油化工、市政水务、能源行业、食品饮料加工等多个领域，结合合理的选型策略与规范的安装维护，可显著提升生产效率与贸易准确性。未来，随着人工智能、物联网及材料科学的进步，涡轮流量计将向更智能化、更环保、更易用的方向演进，为工业数字化转型提供更坚实的支撑。
