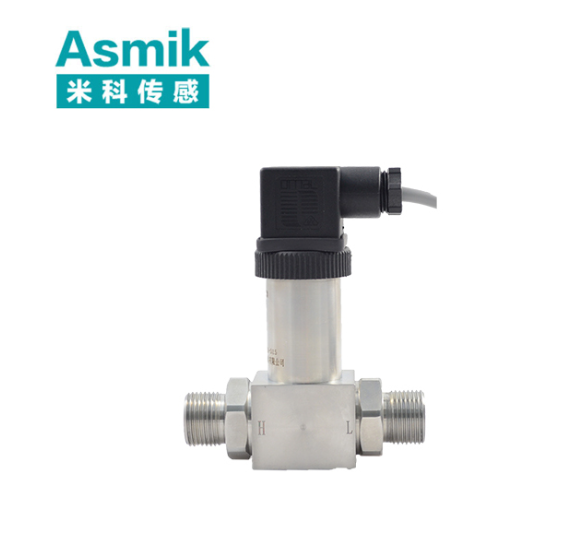

差压变送器技术发展与工业应用指南：过程控制的核心解决方案



一、技术原理与核心参数

1. 工作原理

差压变送器通过测量两点间的压力差，实现流量、液位等参数的间接测量，常见方法包括：

• 节流装置法：在管道中安装孔板、文丘里管等节流件，通过差压与流量的平方关系计算流量。
• 液位测量法：利用容器内液体重力产生的静压差，通过公式 ΔP=ρgh 计算液位高度。
• 信号转换：差压传感器将压力差转换为电信号，经放大、线性化后输出标准信号（如4-20mA或HART协议）。

2. 关键技术参数

参数	规格
量程范围	0-1kPa~0-10MPa（可定制更宽量程）
精度等级	±0.075%FS（高精度型）、±0.1%FS（常规型）
输出信号	4-20mA（两线制）、0-5V（三线制），支持HART/RS485/Profibus协议
防护等级	IP65（防尘防水）、IP67（防浸水）
防爆等级	隔爆型Ex d IICT6、本安型Ex ia IICT6
接口类型	螺纹连接（M20×1.5）、法兰连接（DN15~DN50）
介质温度	-40℃~150℃（标准型）、-196℃~350℃（特殊型）

二、典型应用场景

1. 石油化工行业

• 反应釜流量控制：
  在乙烯裂解装置中，差压变送器配合孔板测量原料气流量，联动调节阀控制反应配比。某化工厂通过此方案将乙烯产率提升6%，年增产效益超千万元。
• 储罐液位监测：
  在苯乙烯储罐中，变送器测量液位差压，数据用于库存管理与安全预警。某案例显示，通过液位控制，储罐溢流事故率下降90%，环保处罚减少300万元/年。

2. 电力行业

• 锅炉主蒸汽流量计量：
  在600MW机组中，差压变送器配合喷嘴测量主蒸汽流量，数据用于锅炉效率计算与能耗分析。某电厂通过此方案将蒸汽计量误差从±1.5%降至±0.3%，年燃料成本节省800万元。
• 汽轮机真空度监测：
  在汽轮机凝汽器中，变送器测量真空度，确保机组运行效率。某案例显示，通过真空度优化，汽轮机热耗降低5%，年节能效益超千万元。

3. 冶金行业

• 高炉风量控制：
  在钢铁厂高炉中，差压变送器测量热风炉风量，优化燃烧效率。某钢厂通过此方案将燃料消耗降低15%，年节能成本超1200万元。
• 连铸机结晶器液位控制：
  在连铸机中，变送器监测结晶器液位差压，直接影响铸坯质量。某案例显示，通过精准控压，铸坯裂纹率下降40%，成品率提升20%。

4. 环保监测

• 烟气排放流量监测：
  在火电厂烟道中，差压变送器配合文丘里管测量烟气流量，为环保排放提供数据支持。某省级环保项目通过此方案将数据误差率从±8%降至±2%。
• 污水处理曝气量控制：
  在A²/O工艺中，变送器监测曝气池差压，优化溶解氧浓度。某案例显示，通过动态调节曝气量，污水处理效率提升25%，能耗降低18%。

三、选型策略与成本优化

1. 选型关键参数

参数	选型建议
量程匹配	差压量程覆盖实际工况的120%，流量测量需考虑压力损失（通常≤50kPa）。
介质兼容性	腐蚀性介质选哈氏合金或PTFE膜片；高温介质选陶瓷或高温钢。
节流装置	大流量选孔板；小流量或高精度需求选文丘里管或V锥流量计。
输出信号	需远程传输选4-20mA（抗干扰强）；需数据分析选数字协议（如HART）。
防护需求	户外安装选IP67；防爆场景选隔爆型或本安型。
安装方式	空间受限选螺纹连接；大口径管道选法兰连接。

2. 成本优化方法

• 批量采购：
  采购量≥20台时，厂家可提供8%-15%折扣，降低单台成本。
  统一型号可减少备件库存，优化维护成本。
• 定制化设计：
  特殊介质（如含颗粒浆液）加装防护套管可能加价10%-20%，需平衡功能与成本。
• 国产替代：
  国内厂商在差压传感器、信号处理算法等领域取得突破，部分产品性能接近进口水平，价格低40%-60%。

四、安装规范与维护策略

1. 安装规范

• 位置选择：
  • 节流装置：上游≥10DN直管段，下游≥5DN直管段，避开弯头、阀门等扰流件。
  • 液位测量：取压口避开液面波动区，确保静压差稳定。
• 密封处理：
  • 螺纹连接：使用聚四氟乙烯生料带，紧固扭矩50-60N·m。
  • 法兰连接：垫片选316L不锈钢或PTFE，螺栓对称紧固。
• 线缆布置：
  • 信号线穿金属波纹管，远离电机、变频器等强电磁源。
  • 户外安装需加防雨罩，接线盒防护等级≥IP65。

2. 维护策略

• 定期校准：每6-12个月用标准差压计验证精度，调整零点与量程，单次校准成本约500-1000元。
• 清洁保养：每季度用软布擦拭膜片表面，避免污垢或结垢影响测量。
• 故障处理：
  • 信号异常：检查接线屏蔽层是否接地，更换抗干扰能力更强的双绞线。
  • 零点漂移：重新校准或更换老化传感器。
  • 冬季防护：室外传感器加装保温套，防止介质结冰膨胀损坏膜片。

五、未来发展趋势

1. 智能化升级

• AI算法集成：通过机器学习分析差压与流量的非线性关系，提升测量精度，实现自适应校准。
• 边缘计算能力：在变送器内置边缘计算模块，实时处理数据并生成流量趋势图，减少对上位机的依赖。

2. 物联网融合

• 云平台对接：支持MQTT协议，将数据直接上传至工业互联网平台，实现远程监控与大数据分析。
• 多设备协同：与PLC、DCS系统无缝集成，构建全厂级差压监测网络。

3. 材料创新

• 耐腐蚀膜片：开发石墨烯复合膜片，提升在强酸、高盐环境中的使用寿命。
• 高性能传感器：采用钽合金差压传感器，增强在高压、高温介质中的稳定性。

4. 节能与环保

• 低功耗设计：优化发射电路与信号处理模块，降低设备运行能耗。
• 可回收材料：外壳与包装使用环保材料，符合RoHS指令要求。

总结

差压变送器作为工业过程控制的核心设备，通过节流装置法、液位测量法及智能算法，实现了流量、液位等参数的高精度监测。其应用场景覆盖石油化工、电力、冶金、环保等多个领域，结合合理的选型策略与规范的安装维护，可显著提升生产安全与效率。未来，随着人工智能、物联网及材料科学的进步，差压变送器将向更智能化、更环保、更易用的方向演进，为工业数字化转型提供更坚实的支撑。
