国产超声波液位计技术发展与应用指南：非接触式液位测量的核心解决方案



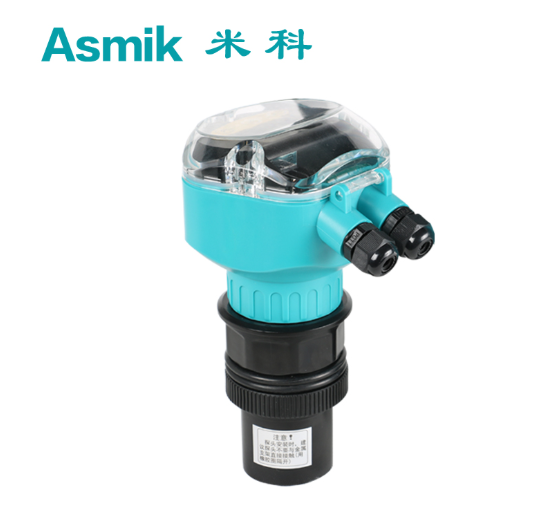

一、技术原理与核心参数

1. 工作原理

超声波液位计基于超声波的发射与反射实现液位测量，常见方法包括时差法（TDR）和频差法（FDR）：

• 超声波发射：由压电陶瓷或电容式换能器发射高频超声波脉冲（通常20-200kHz），方向与液面垂直。
• 反射接收：超声波到达液面后反射，被同一换能器接收，记录发射到接收的时间差 Δt。
• 液位计算：通过公式 h=21​v⋅Δt 计算液位高度，其中 v 为超声波在介质中的传播速度，需根据温度、压力修正。

2. 关键技术参数

参数	规格
量程范围	0.3m~30m（可定制更长量程）
精度等级	±0.2%FS（高精度型）、±0.5%FS（常规型）
盲区	0.2m~0.6m（盲区越小，近端测量能力越强）
介质温度	-40℃~120℃（标准型）、-196℃~200℃（特殊型）
输出信号	4-20mA（两线制）、RS485（Modbus协议），支持无线传输（LoRa/NB-IoT）
防护等级	IP65（防尘防水）、IP67（防浸水）
供电电压	12VDC~24VDC（宽电压型）、太阳能供电（户外场景）

二、典型应用场景

1. 市政水处理行业

• 自来水厂清水池监测：
  在5万吨/日处理能力的清水池中，超声波液位计实时监测液位，联动水泵启停维持恒定水位。某市水务局通过此方案将水位波动范围从±0.5m降至±0.1m，泵组能耗降低18%。
• 污水厂调节池液位控制：
  在10万m³调节池中，液位计数据联动格栅机与提升泵，防止溢流或抽空。某案例显示，通过液位预警，污水厂溢流事故率下降90%，环保处罚减少200万元/年。

2. 化工储罐监测

• 酸碱储罐液位计量：
  在浓硫酸储罐（高度15m）中，超声波液位计测量液位，数据用于库存管理与反应釜补料。某化工厂通过此方案将液位计量误差从±5%降至±1%，年原料浪费减少300万元。
• 浆液储罐防堵设计：
  在含固体颗粒的浆液储罐中，液位计加装反吹装置防止介质附着，确保测量准确。某案例显示，通过反吹系统，液位计维护周期从每月1次延长至每季度1次。

3. 电力行业

• 锅炉汽包水位监测：
  在300MW机组锅炉汽包中，超声波液位计与导波雷达液位计冗余配置，确保水位控制精度达±5mm。某电厂通过此方案将汽包水位异常引发的停机次数从每年12次降至2次。
• 冷却塔水池液位控制：
  在自然通风冷却塔水池中，液位计联动补水阀维持恒定水位，防止泵抽空。某案例显示，通过液位控制，冷却塔效率提升15%，补水能耗降低20%。

4. 环保监测

• 垃圾填埋场渗滤液监测：
  在填埋场渗滤液调节池中，超声波液位计实时监测液位，联动抽排泵防止溢流污染。某省级环保项目通过此方案将渗滤液泄漏事故率从每年5次降至0次。
• 河流生态流量监测：
  在生态补水河道中，液位计测量水深，为最小生态流量提供数据支持。某案例显示，通过液位数据优化，河道断流时间从每年30天降至5天以内。

三、选型策略与成本优化

1. 选型关键参数

参数	选型建议
量程匹配	储罐高度的120%~150%，预留盲区与安装空间。
介质兼容性	水基介质选普通型；含泡沫介质选带消泡算法的型号；强酸强碱选PTFE探头。
盲区要求	近端测量需求选盲区≤0.3m的型号；远端测量可接受更大盲区。
输出信号	需远程监控选RS485（支持Modbus）；需无线传输选LoRa/NB-IoT模块。
防护需求	户外安装选IP67；防爆场景选隔爆型或本安型。
供电方式	室内场景选24VDC；户外场景选太阳能供电型。

2. 成本优化方法

• 批量采购：
  采购量≥20台时，厂家可提供8%-15%折扣，降低单台成本。
  统一型号可减少备件库存，优化维护成本。
• 定制化设计：
  特殊介质（如高温浆液）加装冷却套管或反吹装置可能加价10%-20%，需平衡功能与成本。
• 国产替代：
  国内厂商在消泡算法、高温探头等领域取得突破，部分产品性能接近进口水平，价格低40%-60%。

四、安装规范与维护策略

1. 安装规范

• 位置选择：
  • 储罐安装：换能器垂直对准液面，避开进料口、搅拌器等扰流区域。
  • 河道安装：支架固定于河岸，换能器入水深度≥0.5m，避免泥沙覆盖。
• 安装高度：
  • 顶部安装：换能器距液面高度≥盲区+0.2m。
  • 侧壁安装：换能器距罐底高度≥0.3m，避免沉积物干扰。
• 接线要求：
  • 信号线使用屏蔽双绞线，单独穿管敷设，远离高压电缆。
  • 电源线与信号线分槽布置，防止干扰。

2. 维护策略

• 定期校准：每6-12个月用标准液位计验证精度，调整时间差与声速参数，单次校准成本约300-800元。
• 清洁保养：每季度用软布擦拭换能器表面，避免污垢或结垢影响发射效率。
• 故障处理：
  • 液位跳变：检查换能器是否松动，重新固定并校准。
  • 信号丢失：校验接线与电源，更换屏蔽性能更好的电缆。
  • 冬季防护：北方地区加装加热带，防止探头结冰。

五、未来发展趋势

1. 智能化升级

• AI消泡算法：通过机器学习识别泡沫特征，自动修正液位数据，提升测量准确性。
• 边缘计算能力：在液位计内置边缘计算模块，实时处理数据并生成液位趋势图，减少对上位机的依赖。

2. 物联网融合

• 云平台对接：支持MQTT协议，将数据直接上传至工业互联网平台，实现远程监控与大数据分析。
• 多设备协同：与PLC、DCS系统无缝集成，构建全厂级液位监测网络。

3. 材料创新

• 耐腐蚀探头：开发钽合金或聚醚醚酮（PEEK）探头，提升在强酸、高盐环境中的使用寿命。
• 高温换能器：采用耐300℃高温的压电陶瓷材料，适配高温储罐场景。

4. 节能与环保

• 低功耗设计：优化发射电路与信号处理模块，降低设备运行能耗。
• 可回收材料：外壳与包装使用环保材料，符合RoHS指令要求。

总结

国产超声波液位计通过时差法/频差法原理与智能算法，实现了液位的高精度、非接触式测量。其应用场景覆盖市政水处理、化工储罐、电力锅炉、环保监测等多个领域，结合合理的选型策略与规范的安装维护，可显著提升液位监测的准确性与系统效率。未来，随着人工智能、物联网及材料科学的进步，超声波液位计将向更智能化、更环保、更易用的方向演进，为工业数字化转型提供更坚实的支撑。
