油压传感器30MPa-40MPa：高压液压系统的核心监测设备



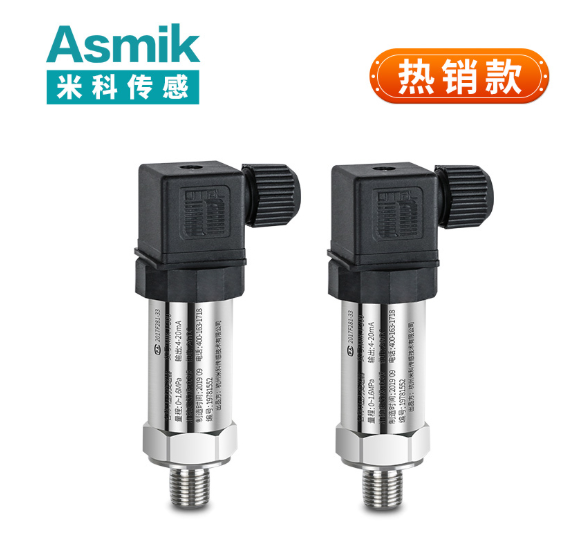

一、技术原理与核心参数

1. 工作原理

油压传感器通过压阻效应或电容变化实现压力信号的转换与处理：

• 压力感知：液压油压力作用于高强度膜片（如316L不锈钢或陶瓷），引发微小形变。
• 信号转换：形变通过压阻效应（电阻变化）或电容变化转换为电信号，经微处理器线性化处理。
• 信号输出：输出4-20mA模拟信号或0-5V电压信号，支持HART协议等数字通信。

2. 关键技术参数

参数	规格
量程	30MPa、40MPa（可定制更宽量程）
精度等级	±0.1%FS（超高压场景）、±0.25%FS（常规场景）
输出信号	4-20mA（两线制）、0-5V（三线制），支持HART/Profibus协议
防爆等级	隔爆型dIICT6、本安型iaIICT6
接口	法兰连接（DN50/DN80）、螺纹连接（M48×2）
温度范围	敏感元件：-40～150℃；电子线路板：-40～85℃
防护等级	IP67（防尘防水）

二、典型应用场景

1. 工程机械液压系统

• 挖掘机压力监测：
  在大型挖掘机液压系统中，40MPa传感器监测主泵压力，确保动臂、斗杆动作精准执行。某案例显示，压力测量精度达±0.1%FS，设备故障率下降70%，维护成本降低25%。
• 盾构机推进控制：
  在地铁隧道施工中，30MPa传感器实时监测推进油缸压力，联动速度控制系统调整掘进参数。某地铁项目通过此方案使盾构机姿态控制精度提升至±1mm，施工效率提升30%。

2. 石油开采行业

• 井下压力监测：
  在深海油井中，40MPa传感器安装于井下3000米处，实时监测地层压力。当地层压力异常时，系统自动调整泥浆密度，防止井喷事故。某油田通过此方案将井控响应时间缩短至10分钟内，年应急处理成本减少300万元。
• 管道超压保护：
  在长输原油管道中，30MPa传感器监测管道压力，当压力超过安全阈值时，自动启动紧急截断阀。某管道公司通过此方案将超压事故率降低90%，年运输效率提升15%。

3. 航空航天领域

• 飞机液压系统：
  在民航客机液压系统中，40MPa传感器监测主泵压力，确保起落架收放、襟翼调整等动作精准执行。某航空制造商通过此方案将液压系统故障率下降70%，维护成本降低25%。
• 火箭发动机测试：
  在液体火箭发动机试车台中，30MPa传感器监测燃烧室压力，数据实时传输至控制中心。某案例显示，压力测量精度达±0.05%FS，为发动机优化提供关键数据支持，年研发成本节省20%。

三、选型策略与成本优化

1. 选型关键参数

参数	选型建议
量程选择	实际工作压力应处于量程的20%-80%区间，30MPa量程适合中等压力场景，40MPa量程适配超高压环境。
介质兼容性	液压油选316L不锈钢膜片；高水基介质选陶瓷膜片。
输出信号	控制系统选4-20mA（抗干扰强）；数据采集选0-5V（分辨率高）。
防爆需求	石油化工场景选隔爆型dIICT6；航空航天选本安型iaIICT6。
温度适应性	高温环境（>150℃）选陶瓷压阻式；低温环境（-40℃）选硅压阻式。

2. 成本优化方法

• 批量采购：
  采购量≥10台时，厂家可提供5%-10%折扣，降低单台成本。
  统一型号可减少备件库存，优化维护成本。
• 定制化设计：
  特殊接口（如G1/2）或宽温型（-40℃~85℃）可能加价10%-20%，需平衡功能与成本。
• 国产替代：
  国内厂商在压阻效应、密封材料等领域取得进展，部分产品性能接近进口水平，价格低30%-50%。

四、安装规范与维护策略

1. 安装规范

• 位置选择：
  • 液体测量：接口朝下或水平，避免气泡聚集。
  • 气体测量：接口朝上或水平，防止冷凝水沉积。
• 密封处理：
  • 法兰连接：垫片选316L不锈钢或PTFE，螺栓对称紧固，扭矩达150N·m。
  • 螺纹连接：使用聚四氟乙烯生料带，紧固扭矩50-60N·m。
• 线缆布置：
  • 信号线穿金属波纹管，远离电机、变频器等强电磁源。
  • 户外安装需加防雨罩，接线盒防护等级≥IP67。

2. 维护策略

• 定期校准：每3-6个月用标准压力计验证精度，调整零点和量程，单次校准成本约100-200元。
• 密封检查：每季度检查接口密封性，更换老化生料带或垫片，材料成本约20-30元。
• 清洁保养：用酒精棉擦拭膜片表面，避免油污影响灵敏度，无需额外成本。
• 故障处理：
  • 信号跳变：检查接线屏蔽层是否接地，更换抗干扰能力更强的双绞线。
  • 显示异常：无压力时校准零点，误差超标则更换传感器。
  • 冬季防护：室外传感器引压口加保温套，防止介质结冰膨胀损坏膜片。

五、未来发展趋势

1. 智能化升级

• 自诊断功能：集成温度传感器与压力传感器，通过算法判断膜片老化或泄漏，减少人工巡检成本。
• 无线通信：LoRa/NB-IoT模块实现远程参数设置与状态监控，降低维护成本，但初期投入增加10%-20%。

2. 集成化设计

• 多参数监测：同步输出压力与温度信号，减少传感器数量与布线成本，单台成本增加5%-10%。
• 小型化封装：采用MEMS技术，体积缩小至传统传感器的1/3，适配紧凑型设备，成本与常规型持平。

3. 材料创新

• 耐腐蚀膜片：开发石墨烯复合膜片，提升在强酸、高盐环境中的寿命。
• 高温电子元件：采用宽温级芯片，确保-40℃~150℃环境下信号稳定。

总结

油压传感器30MPa-40MPa通过精准测量与稳定输出，在工程机械、石油开采、航空航天等领域发挥关键作用。其技术原理基于压阻效应与电流环路设计，结合高压膜片与防爆结构确保安全性。通过合理选型与规范维护，可显著提升液压系统的可靠性与效率。未来，随着智能化与材料科学的进步，该类产品将向更高性价比、更易维护的方向演进，为高压液压监测提供更坚实的保障。
