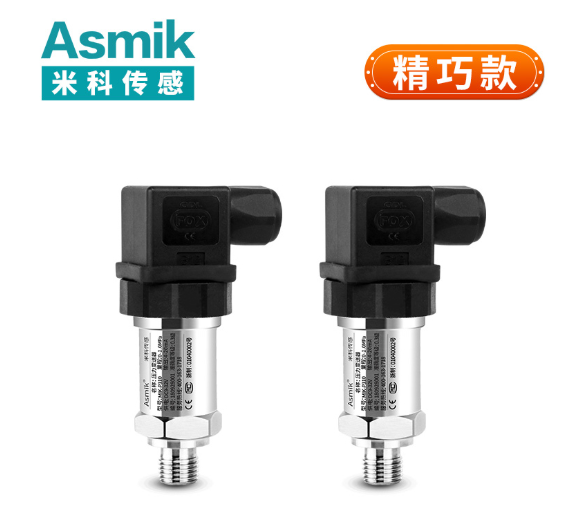

0-0.6MPa两线制压力变送器：24V/4-20mA信号在工业监测中的核心应用



一、技术原理与核心优势

1. 两线制工作原理

两线制压力变送器通过同一对导线实现供电与信号传输：

• 电源与信号共线：24V直流电源通过两根导线同时为变送器供电，并传输4-20mA电流信号。
• 能量转换：变送器内部将电能转换为测量所需能量，剩余电流（4-20mA）直接反映压力值（4mA对应0MPa，20mA对应0.6MPa）。
• 抗干扰设计：电流信号抗电磁干扰能力强，适合长距离传输（可达1000米）。

2. 4-20mA信号优势

• 故障诊断：4mA以下电流表示故障（如断线），20mA以上表示超量程，便于系统快速响应。
• 兼容性：兼容所有支持4-20mA输入的PLC、DCS及数据采集模块，无需额外转换。
• 分辨率：0.6MPa量程下，分辨率达0.015MPa（16位ADC），满足多数工业场景精度需求。

3. 关键技术参数

参数	规格
量程	0-0.6MPa（可定制更宽量程）
精度等级	±0.25%FS（常规场景）、±0.5%FS（基础场景）
输出信号	4-20mA（两线制），支持HART/RS485协议
防爆等级	隔爆型Ex d IICT6、本安型Ex ia IICT6
接口	螺纹连接（M20×1.5、G1/2）、法兰连接（DN15/DN25）
防护等级	IP65（防尘防水）

二、典型应用场景

1. 市政供水系统

• 管网压力监测：
  在居民小区供水管道中，变送器通过螺纹接口安装于阀门后端，实时监测水压。某市水利局通过此方案将压力波动范围从±0.3MPa降至±0.05MPa，用户投诉率下降50%。
• 水泵控制：
  联动变频器调节水泵转速，维持恒定压力。某案例显示，节能效果达15%，设备寿命延长3年。

2. 化工生产过程

• 反应釜压力控制：
  在小型化工反应釜中，变送器监测釜内压力，联动温控系统调整反应速率。某化工厂通过此方案将工艺偏差从±0.3MPa降至±0.1MPa，产品合格率提升20%。
• 储罐压力保护：
  在醇类储罐顶部安装耐腐蚀变送器（PTFE衬里），实时监测呼吸阀压力，防止因温度变化导致的储罐变形。某制药厂通过此方案将储罐维修频率从每年2次降至每3年1次。

3. 机械制造领域

• 液压机压力监测：
  在冲压机液压系统中，变送器监测油缸压力，防止过载。某案例显示，设备故障率因压力异常下降65%。
• 机床冷却系统：
  通过监测冷却液压力，确保刀具温度稳定。某机械加工企业通过此方案将刀具寿命延长40%。

三、选型策略与成本优化

1. 选型关键参数

参数	选型建议
量程冗余	实际工作压力≤量程的80%，预留20%以上安全余量。
介质兼容性	酸性/碱性环境选PTFE密封；水基介质选316L不锈钢膜片。
输出信号	控制系统选4-20mA（抗干扰强）；数据采集选0-5V（分辨率高）。
防爆需求	石油化工场景选隔爆型Ex d IICT6；市政供水选本安型Ex ia IICT6。
温度适应性	北方冬季选低温型（-40℃正常工作）；南方夏季选标准型（-20℃起）。

2. 成本优化方法

• 批量采购：
  采购量≥10台时，厂家可提供5%-10%折扣，降低单台成本。
  统一型号可减少备件库存，优化维护成本。
• 定制化设计：
  特殊接口（如G1/2）或宽温型（-40℃~85℃）可能加价10%-20%，需平衡功能与成本。
• 国产替代：
  国内厂商在压阻效应、密封材料等领域取得进展，部分产品性能接近进口水平，价格低30%-50%。

四、安装规范与维护策略

1. 安装规范

• 位置选择：
  • 液体测量：接口朝下或水平，避免气泡聚集。
  • 气体测量：接口朝上或水平，防止冷凝水沉积。
• 密封处理：
  • 螺纹连接：使用聚四氟乙烯生料带，紧固扭矩50-60N·m。
  • 法兰连接：垫片选316L不锈钢或PTFE，螺栓对称紧固。
• 线缆布置：
  • 信号线穿金属波纹管，远离电机、变频器等强电磁源。
  • 户外安装需加防雨罩，接线盒防护等级≥IP65。

2. 维护策略

• 定期校准：每6-12个月用标准压力计验证精度，调整零点和量程，单次校准成本约50-100元。
• 密封检查：每季度检查接口密封性，更换老化生料带或垫片，材料成本约10-20元。
• 清洁保养：用酒精棉擦拭膜片表面，避免油污影响灵敏度，无需额外成本。
• 故障处理：
  • 信号异常：检查接线屏蔽层是否接地，更换抗干扰能力更强的双绞线。
  • 电源电压不稳定：加装稳压模块，成本约50-100元。
  • 泄漏报警：重新紧固接口，更换损坏的密封圈。

五、未来发展趋势

1. 智能化升级

• 自诊断功能：集成温度传感器与压力传感器，通过算法判断膜片老化或泄漏，减少人工巡检成本。
• 无线通信：LoRa/NB-IoT模块实现远程参数设置与状态监控，降低维护成本，但初期投入增加10%-20%。

2. 集成化设计

• 多参数监测：同步输出压力与温度信号，减少传感器数量与布线成本，单台成本增加5%-10%。
• 小型化封装：采用MEMS技术，体积缩小至传统变送器的1/2，适配紧凑型设备，成本与常规型持平。

3. 材料创新

• 耐腐蚀膜片：开发石墨烯涂层膜片，提升在强酸、强碱环境中的寿命。
• 高温电子元件：采用宽温级芯片，确保-40℃~125℃环境下信号稳定。

总结

0-0.6MPa两线制压力变送器通过24V供电与4-20mA信号输出，在中低压工业场景中展现出高可靠性、易维护及强兼容性的优势。其技术原理基于压阻效应与电流环路设计，结合两线制架构简化布线。通过合理选型、规范安装及定期维护，可显著提升工业过程的安全性与效率。未来，随着智能化与材料科学的进步，该类产品将向更高性价比、更易维护的方向演进，为工业压力监测提供更可靠的解决方案。
