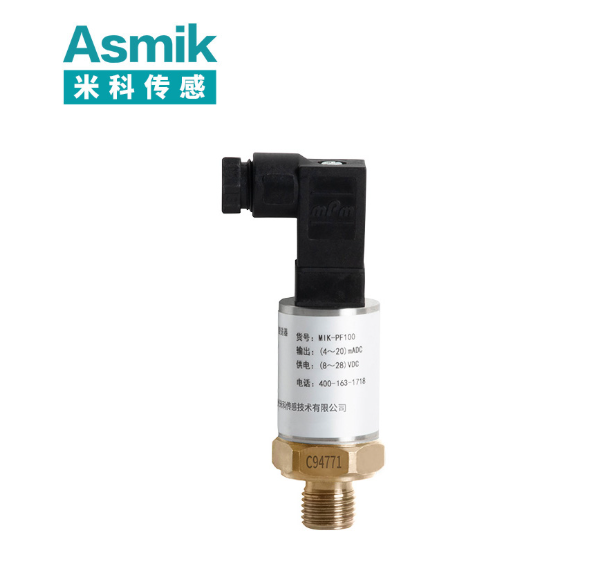

12MPa压力变送器：高压工业场景的核心监测设备



一、技术原理与核心参数

1. 工作原理

12MPa压力变送器通过压阻效应或电容变化实现压力信号的转换与处理：

• 压力感知：高压介质作用于高强度膜片（如316L不锈钢或陶瓷），引发微小形变。
• 信号转换：形变通过压阻效应（电阻变化）或电容变化转换为电信号，经微处理器线性化处理。
• 信号输出：输出4-20mA模拟信号或0-5V电压信号，支持HART协议等数字通信。

2. 关键技术参数

参数	规格
量程	0-12MPa（可定制更宽量程）
精度等级	±0.1%FS（超高压场景）、±0.25%FS（常规场景）
输出信号	4-20mA（两线制）、0-5V（三线制），支持HART/Profibus协议
防爆等级	隔爆型dIICT6、本安型iaIICT6
接口	法兰连接（DN50/DN80）、螺纹连接（M48×2）
温度范围	敏感元件：-40～150℃；电子线路板：-40～85℃
防护等级	IP67（防尘防水）

二、典型应用场景

1. 石油开采行业

• 井下压力监测：
  在深海油井中，12MPa变送器安装于井下5000米处，实时监测地层压力。当地层压力异常时，系统自动调整泥浆密度，防止井喷事故。某油田通过此方案将井控响应时间缩短至10分钟内，年应急处理成本减少300万元。
• 管道超压保护：
  在长输天然气管道中，变送器监测管道压力，当压力超过安全阈值时，自动启动紧急截断阀。某管道公司通过此方案将超压事故率降低90%，年运输效率提升15%。

2. 航空航天领域

• 火箭发动机测试：
  在液体火箭发动机试车台中，12MPa变送器监测燃烧室压力，数据实时传输至控制中心。某案例显示，压力测量精度达±0.05%FS，为发动机优化提供关键数据支持，年研发成本节省20%。
• 飞机液压系统：
  在民航客机液压系统中，变送器监测主泵压力，确保起落架收放、襟翼调整等动作精准执行。某航空制造商通过此方案将液压系统故障率下降70%，维护成本降低25%。

3. 工业液压系统

• 重型机械压力控制：
  在盾构机液压系统中，12MPa变送器监测推进油缸压力，联动速度控制系统调整掘进参数。某地铁建设项目中，该方案使盾构机姿态控制精度提升至±1mm，施工效率提升30%。
• 模具成型压力监测：
  在大型锻压机中，变送器实时监测模腔压力，确保金属成型质量。某汽车零部件厂商通过此方案将产品合格率提升至99.8%，废品率降低50%。

三、选型策略与成本优化

1. 选型关键参数

参数	选型建议
量程冗余	实际工作压力≤量程的80%，预留20%以上安全余量，避免过载损坏。
介质兼容性	酸性/碱性环境选PTFE密封；高纯度气体选316L不锈钢膜片。
输出信号	控制系统选4-20mA（抗干扰强）；数据采集选0-5V（分辨率高）。
防爆需求	石油化工场景选隔爆型dIICT6；航空航天选本安型iaIICT6。
温度适应性	高温环境（>150℃）选陶瓷压阻式；低温环境（-40℃）选硅压阻式。

2. 成本优化方法

• 批量采购：
  采购量≥10台时，厂家可提供5%-10%折扣，降低单台成本。
  统一型号可减少备件库存，优化维护成本。
• 定制化设计：
  特殊接口（如G1/2）或宽温型（-40℃~85℃）可能加价10%-20%，需平衡功能与成本。
• 国产替代：
  国内厂商在压阻效应、密封材料等领域取得进展，部分产品性能接近进口水平，价格低30%-50%。

四、安装规范与维护策略

1. 安装规范

• 位置选择：
  • 液体测量：接口朝下或水平，避免气泡聚集。
  • 气体测量：接口朝上或水平，防止冷凝水沉积。
• 线缆布置：
  • 信号线穿金属波纹管，远离电机、变频器等强电磁源。
  • 户外安装需加防雨罩，接线盒防护等级≥IP67。
• 密封处理：
  • 法兰连接：垫片选316L不锈钢或PTFE，螺栓对称紧固，扭矩达150N·m。
  • 螺纹连接：使用聚四氟乙烯生料带，紧固扭矩50-60N·m。

2. 维护策略

• 定期校准：每3-6个月用标准压力计验证精度，调整零点和量程，单次校准成本约100-200元。
• 密封检查：每季度检查接口密封性，更换老化生料带或垫片，材料成本约20-30元。
• 清洁保养：用酒精棉擦拭膜片表面，避免油污影响灵敏度，无需额外成本。
• 故障处理：
  • 信号跳变：检查接线屏蔽层是否接地，更换抗干扰能力更强的双绞线。
  • 显示异常：无压力时校准零点，误差超标则更换传感器。
  • 冬季防护：室外传感器引压口加保温套，防止介质结冰膨胀损坏膜片。

五、未来发展趋势

1. 智能化升级

• 自诊断功能：集成温度传感器与压力传感器，通过算法判断膜片老化或泄漏，减少人工巡检成本。
• 无线通信：LoRa/NB-IoT模块实现远程参数设置与状态监控，降低维护成本，但初期投入增加10%-20%。

2. 集成化设计

• 多参数监测：同步输出压力与温度信号，减少传感器数量与布线成本，单台成本增加5%-10%。
• 小型化封装：采用MEMS技术，体积缩小至传统变送器的1/3，适配紧凑型设备，成本与常规型持平。

3. 材料创新

• 耐腐蚀膜片：开发石墨烯复合膜片，提升在强酸、高盐环境中的寿命。
• 高温电子元件：采用宽温级芯片，确保-40～150℃环境下信号稳定。

总结

12MPa压力变送器凭借其精准测量、稳定可靠及广泛适应性，在石油开采、航空航天、工业液压等领域发挥关键作用。通过合理选型与规范维护，可显著提升工业过程的安全性与效率。未来，随着智能化与材料科学的进步，该类产品将向更高性价比、更易维护的方向演进，为高压工业场景提供更坚实的监测保障。
