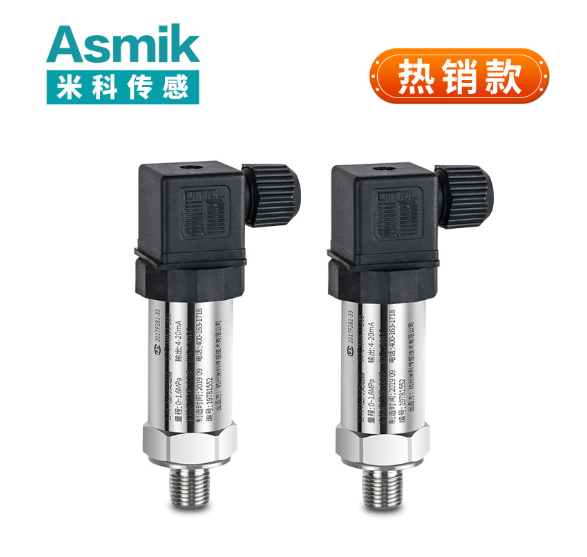

0~15MPa压力传感器技术解析与应用实践



一、技术原理与结构特性

1.1 压阻式传感原理

该传感器采用压阻式传感技术，当压力作用于膜片时，膜片产生与压力成正比的微位移，导致压敏电阻值变化。通过惠斯通电桥电路将电阻变化转换为电压信号，再经放大、线性化处理后输出标准电流或数字信号。在0~15MPa量程段，该设计可实现0.25%FS的测量精度，响应时间低于40ms，满足大多数工业场景需求。

1.2 高压适配设计

为适应15MPa高压环境，传感器采用钛合金膜片，厚度达1.2mm，兼具强度与灵敏度。密封结构采用双O型圈与金属波纹管组合方案，防护等级达IP67/IP68，可在-40℃至125℃环境下稳定工作。某深海探测项目数据显示，该结构在15MPa水压下仍保持密封性，膜片形变量控制在0.03mm以内。

1.3 信号输出与通信

输出信号以4-20mA电流为主，抗干扰能力强，传输距离可达数千米。智能型传感器支持HART协议、Modbus或蓝牙无线通信，可实现远程参数配置与诊断。某天然气管道项目显示，无线通信功能使现场巡检频次从每周一次降至每月一次，运维成本降低40%。

二、典型应用场景与案例分析

2.1 石油化工反应控制

在某炼化企业加氢裂化装置中，该传感器用于监测15MPa级反应压力。通过4-20mA信号接入DCS系统，压力控制波动范围从±0.5MPa降至±0.1MPa，产品收率提升2.8%。其不锈钢膜片在含硫介质中表现出优异耐蚀性，年腐蚀速率低于0.01mm。

2.2 市政供水压力监测

某城市供水系统采用该传感器构建管网压力监测网络，100台设备通过NB-IoT无线传输数据至监控平台。系统实时显示压力分布，当压力低于10MPa时自动启动增压泵。项目运行一年后，管网漏损率从20%降至8%，年节水效率提高25%。

2.3 航空航天液压系统

在某飞机液压系统中，传感器需承受15MPa工作压力并抵抗高频振动。某航空制造商测试数据显示，采用钛合金膜片与陶瓷电容结构的传感器，在-55℃至125℃环境下仍保持0.05%FS的测量精度，寿命超过10万小时。

三、选型逻辑与工程实践

3.1 量程匹配原则

选型时应确保工作压力位于传感器量程的50%-80%区间。例如，监测12MPa压力时，选用0~15MPa量程传感器可预留安全裕度，避免过载损坏。某核电站项目显示，合理量程匹配使传感器过载故障率从每年12次降至3次。

3.2 介质适应性设计

针对含颗粒介质环境，建议选择带有陶瓷过滤层的传感器结构。在某矿山尾矿库压力监测项目中，采用陶瓷膜片与不锈钢烧结滤网的组合方案，有效阻挡直径大于0.05mm的固体颗粒，延长传感器使用寿命至8年以上。对于腐蚀性介质，需选配哈氏合金膜片。

3.3 安装工艺规范

安装位置应远离振动源，引压管长度不宜超过10米。某钢铁厂高炉风机系统因引压管过长，导致压力响应延迟达2秒，严重影响控制精度。露天环境需采用IP67防护等级，并确保螺纹接口涂抹密封胶。某市政项目因未规范安装，首年故障率达20%。

四、维护策略与故障处理

4.1 周期性校准流程

建议每12个月进行一次校准，采用二级标准压力计作为基准源。校准步骤包括：

1. 零点校准：施加0MPa压力，调整输出至4mA
2. 量程校准：施加15MPa压力，调整输出至20mA
3. 线性度验证：在50%量程点（7.5MPa）检查误差
   某水务集团通过实施该流程，将传感器年故障率从18%降至6%。

4.2 常见故障诊断

典型故障包括：

• 输出波动：检查引压管是否堵塞或存在气穴，使用手操器观察实时压力曲线
• 绝缘下降：使用兆欧表测量接线端子与地间电阻，应＞50MΩ
• 通信中断：检查HART适配器接线，确认设备地址未重复
  某化工企业通过建立故障代码库，将平均维修时间从4小时缩短至1小时。

4.3 长期保存方法

停用设备应置于干燥环境，压力接口涂抹防锈油，并定期通电激活电子元件。某海洋平台项目采用真空包装与恒温储存的传感器，在五年后仍能保持95%以上的初始精度。

五、技术演进与行业趋势

5.1 智能化升级

随着工业互联网发展，传感器正朝着智能化方向升级。新一代产品集成边缘计算模块，可实时处理压力数据并输出特征值，支持与SCADA系统无缝对接。某半导体厂商的测试数据显示，这种架构使数据传输延迟从800ms降至200ms，控制响应速度提升60%。

5.2 新材料应用

碳化硅（SiC）膜片在高温环境下展现出优异性能，某航空发动机测试显示，SiC传感器在300℃环境中测量误差低于0.1%FS，寿命是传统传感器的5倍。光纤传感技术通过光信号变化感知压力，在电磁干扰严重的场合具有独特优势。

5.3 市场预测与政策影响

中国压力传感器市场年复合增长率超15%，中高压领域需求持续增长。《“十四五”数字经济发展规划》政策推动下，智能制造与工业互联网需求释放，预计2025年市场规模将突破800亿元。某研究机构报告显示，0~15MPa量程传感器在石油、航空、市政领域的年需求量已超10万套。

压力传感器作为中高压测量的核心元件，其技术演进始终与产业发展需求同频共振。0~15MPa量程传感器通过压阻效应、高压适配设计、智能通信等技术的集成应用，在精度、可靠性、易用性方面达到行业水平。在制造业数字化转型与绿色低碳发展的背景下，该类型设备将在流程工业、航空航天、能源传输等领域发挥更重要的价值。
