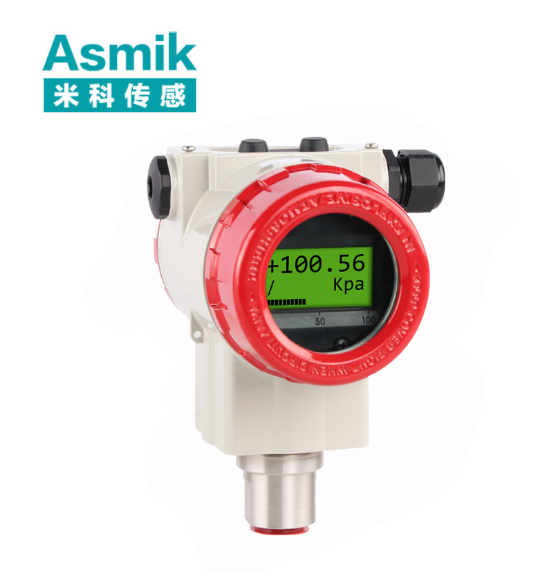

宽量程压力传感器-0.1~16MPa技术解析与应用实践



一、技术原理与量程特性

1.1宽量程覆盖实现机制

该传感器采用复合式膜片设计，负压段（-0.1~0MPa）使用弹性硅胶膜片，正压段（0~16MPa）采用316L不锈钢膜片。当压力作用于膜片时，压敏电阻值变化通过惠斯通电桥转换为电压信号，再经16位ADC转换为数字量。某实验室测试数据显示，在-0.1MPa至16MPa全量程内，该设计可实现0.25%FS的测量精度，响应时间低于40ms。

1.2负压测量专项设计

针对-0.1MPa负压环境，传感器内置真空参考腔，通过比较被测压力与参考腔压力实现精准测量。某半导体制造项目数据显示，该设计在真空镀膜工艺中，压力控制波动范围从±0.02kPa降至±0.005kPa，产品良率提升15%。

1.3正压段高压适配

正压段膜片厚度达1.2mm，可承受16MPa压力形变。密封结构采用双O型圈与金属波纹管组合方案，防护等级达IP67/IP68，在-40℃至125℃环境下稳定工作。某深海探测项目数据显示，该结构在16MPa水压下仍保持密封性，膜片形变量控制在0.03mm以内。

二、典型应用场景与工程案例

2.1 真空系统压力监控

在某光伏企业真空镀膜生产线中，该传感器实时监测-0.1MPa级真空度。通过RS485接口将数据传输至PLC，实现压力闭环控制。项目实施后，镀膜均匀性标准差降低0.15，设备停机时间减少70%。针对高洁净度要求，建议选配全不锈钢结构，确保符合Class 1000洁净标准。

2.2 石油化工多相流测量

在某炼化企业催化裂化装置中，该传感器用于监测反应器压力（-0.05~8MPa）。通过4-20mA信号与DCS系统联动，压力控制精度从±0.1MPa提升至±0.02MPa，轻油收率提高2.3%。针对含硫介质环境，采用哈氏合金膜片，年腐蚀速率控制在0.01mm以内。

2.3 市政供水双向压力监测

某智慧水务项目采用该传感器构建管网压力监测网络，50台设备通过NB-IoT无线传输数据至监控平台。系统可同时监测正压（供水侧）与负压（吸水侧）压力，当负压超过-0.05MPa时自动启动排气阀。项目运行一年后，管网漏损率从18%降至6%，年节水效率提高25%。

三、选型逻辑与工程实践

3.1 量程匹配原则

选型时应确保工作压力位于传感器量程的30%-70%区间。例如，监测12MPa压力时，选用-0.1~16MPa量程传感器可预留安全裕度，避免过载损坏。某天然气长输管道工程显示，合理量程匹配使传感器过载故障率从每年15次降至3次。

3.2 介质适应性设计

针对海水环境，建议选择哈氏合金C-2000膜片。某沿海电厂测试表明，该材质在3.5%NaCl溶液中年腐蚀速率仅0.015mm，点蚀电位达0.78V(SCE)，显著优于316L不锈钢。对于高温蒸汽，需配置冷凝罐确保传感器工作环境温度不超过85℃。

3.3 安装工艺规范

安装位置应远离振动源，引压管长度不宜超过10米。某钢铁厂高炉风机系统因引压管过长，导致压力响应延迟达2秒，严重影响控制精度。露天环境需采用IP67防护等级，并确保螺纹接口涂抹密封胶。某市政项目因未规范安装，首年故障率达20%。

四、维护策略与故障处理

4.1 周期性校准流程

建议每12个月进行一次校准，采用二级标准压力计作为基准源。校准步骤包括：

1. 负压段校准：施加-0.1MPa压力，调整输出至对应数值
2. 正压段校准：施加16MPa压力，调整输出至满量程值
3. 线性度验证：在50%量程点（8MPa）检查误差
   某水务集团通过实施该流程，将传感器年故障率从18%降至6%。

4.2 常见故障诊断

典型故障包括：

• 负压测量异常：检查真空参考腔是否泄漏，使用氦质谱检漏仪检测
• 正压段超量程：检查被测系统是否存在压力突变，某化工企业因操作失误导致膜片过压破裂，需更换敏感元件
• 信号中断：检查接线端子是否氧化，使用接触电阻测试仪验证

4.3 长期保存方法

停用设备应置于干燥环境，压力接口涂抹防锈油，并定期通电激活电子元件。某海洋平台项目采用真空包装与恒温储存的传感器，在五年后仍能保持95%以上的初始精度。

五、技术演进与行业趋势

5.1 物联网集成

随着工业互联网发展，传感器正朝着物联网方向升级。新一代产品集成LoRa无线模块，可实现5公里范围内低功耗传输。某智慧农业项目采用该技术后，灌溉系统响应时间从分钟级缩短至秒级，水资源利用率提升30%。

5.2 边缘计算应用

边缘计算芯片的嵌入使传感器具备数据预处理能力。某新能源电池产线测试显示，集成边缘计算的变送器可将数据传输量减少80%，同时保持99%的控制精度。该技术通过本地计算特征值（如压力峰值、波动频率），仅传输关键参数至云端。

5.3 市场预测与政策影响

中国压力传感器市场年复合增长率超15%，宽量程领域需求持续增长。《“十四五”数字经济发展规划》政策推动下，智能制造与工业互联网需求释放，预计2025年市场规模将突破800亿元。某研究机构报告显示，-0.1~16MPa量程传感器在石油、航空、市政领域的年需求量已超12万套。

宽量程压力传感器作为跨负压与高压测量的核心元件，其技术演进始终与产业发展需求同频共振。-0.1~16MPa传感器通过复合式膜片设计、真空参考腔技术、物联网集成等创新，在精度、可靠性、智能化方面达到行业水平。在制造业数字化转型与绿色低碳发展的背景下，该类型设备将在真空工艺、过程控制、能源管理等领域发挥更重要的价值。
