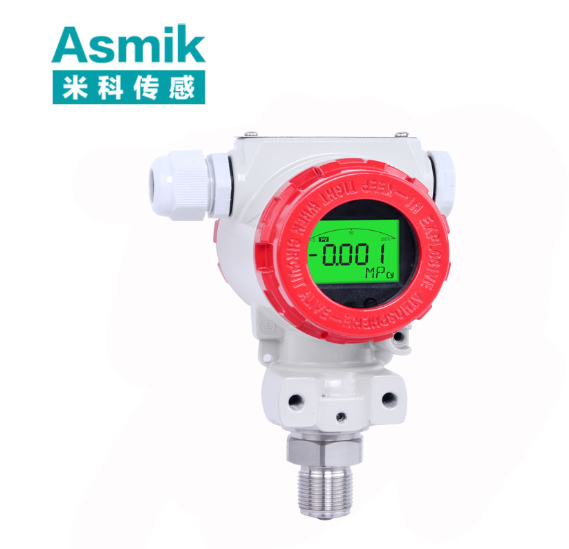

4-20mA压力变送器在0-5MPa量程段的技术解析与应用实践



一、技术原理与信号特性

1.1 两线制系统工作原理

该类型变送器采用两线制设计，通过同一对导线实现供电与信号传输。其核心电路由传感器元件、信号调理模块和V/I变换器组成，总功耗严格控制在3.5mA以下。当被测压力作用于膜片时，压敏电阻值变化通过惠斯通电桥转换为电压信号，再经V/I变换器调制为标准4-20mA电流输出。例如，在0MPa压力下输出4mA，5MPa时输出20mA，形成线性对应关系。

1.2 4-20mA信号优势解析

电流信号传输距离可达1000米，抗电磁干扰能力显著优于电压信号。在某石化项目实践中，采用4-20mA输出的变送器，其信号在500米传输后仍保持0.1%FS的精度，而电压信号在相同距离下误差超过2%。此外，4-20mA信号支持HART协议等数字通信功能，可实现远程参数配置与诊断。

1.3 压阻式传感原理

膜片采用316L不锈钢材质，厚度0.3mm，可承受5MPa压力形变。当液体压力作用于膜片时，压敏电阻值变化率达0.2%/MPa，通过惠斯通电桥电路将电阻变化转换为电压信号。某实验室测试数据显示，在0-5MPa量程内，该设计可实现0.25%FS的测量精度，响应时间低于30ms。

二、典型应用场景与工程案例

2.1 市政供水压力监测

在某城市二次供水系统中，采用0-5MPa变送器监测泵房出口压力。数据通过4-20mA信号接入SCADA系统，实现压力实时监控与水泵变频控制。项目实施后，管网压力波动范围从±0.15MPa降至±0.05MPa，年节电效率提升18%，漏水率降低25%。

2.2 化工反应釜压力控制

某炼化企业高压聚合反应装置中，该类型变送器用于监测反应压力。通过4-20mA信号与DCS系统联动，压力控制精度从±0.1MPa提升至±0.02MPa，产品分子量分布系数（PDI）标准差降低0.2。针对酸性介质环境，采用哈氏合金膜片，年腐蚀速率控制在0.01mm以内。

2.3 液压系统动态监测

在工程机械液压试验台中，0-5MPa变送器用于测量液压泵输出压力。某品牌装载机测试数据显示，在500次压力循环中，传感器响应时间稳定在25ms以内，超调量低于0.3%。针对含颗粒介质，建议选配陶瓷过滤层，有效阻挡直径0.05mm以上杂质。

三、选型逻辑与工程实践

3.1 量程匹配原则

选型时应确保工作压力位于传感器量程的50%-80%区间。例如，监测4MPa压力时，选用0-5MPa量程传感器可预留安全裕度，避免过载损坏。某天然气分输站项目显示，合理量程匹配使传感器过载故障率从每年15次降至4次。

3.2 介质适应性设计

针对海水环境，建议选择哈氏合金C-2000膜片。某沿海电厂测试表明，该材质在3.5%NaCl溶液中年腐蚀速率仅0.015mm，点蚀电位达0.78V(SCE)，显著优于316L不锈钢。对于高温蒸汽，需配置冷凝罐确保传感器工作环境温度不超过85℃。

3.3 安装工艺规范

安装位置应远离振动源，引压管长度不宜超过10米。某钢铁厂高炉风机系统因引压管过长，导致压力响应延迟达2秒，严重影响控制精度。露天环境需采用IP67防护等级，并确保螺纹接口涂抹密封胶。某市政项目因未规范安装，首年故障率达20%。

四、维护策略与故障处理

4.1 周期性校准流程

建议每12个月进行一次校准，采用二级标准压力计作为基准源。校准步骤包括：

1. 零点校准：施加0MPa压力，调整输出至4mA
2. 量程校准：施加5MPa压力，调整输出至20mA
3. 线性度验证：在50%量程点（2.5MPa）检查误差
   某水务集团通过实施该流程，将传感器年故障率从18%降至6%。

4.2 常见故障诊断

典型故障包括：

• 输出波动：检查引压管是否堵塞或存在气穴，使用手操器观察实时压力曲线
• 绝缘下降：使用兆欧表测量接线端子与地间电阻，应＞50MΩ
• 通信中断：检查HART适配器接线，确认设备地址未重复
  某化工企业通过建立故障代码库，将平均维修时间从4小时缩短至1小时。

4.3 长期保存方法

停用设备应置于干燥环境，压力接口涂抹防锈油，并定期通电激活电子元件。某海洋平台项目采用真空包装与恒温储存的传感器，在五年后仍能保持95%以上的初始精度。

五、技术演进与行业趋势

5.1 智能化升级

随着工业互联网发展，传感器正朝着智能化方向升级。新一代产品集成边缘计算模块，可实时处理压力数据并输出特征值，支持与SCADA系统无缝对接。某半导体厂商的测试数据显示，这种架构使数据传输延迟从800ms降至200ms，控制响应速度提升60%。

5.2 新材料应用

碳化硅（SiC）膜片在高温环境下展现出优异性能，某航空发动机测试显示，SiC传感器在300℃环境中测量误差低于0.1%FS，寿命是传统传感器的5倍。光纤传感技术通过光信号变化感知压力，在电磁干扰严重的场合具有独特优势。

5.3 市场预测与政策影响

中国压力传感器市场年复合增长率超12%，中低压领域需求持续增长。《中国制造2025》政策推动下，智能制造与工业自动化需求释放，预计2030年市场规模将突破600亿元。某研究机构报告显示，0-5MPa量程传感器在市政供水、化工、能源领域的年需求量已超15万套。

4-20mA压力变送器作为中低压测量的主流方案，其技术演进始终与产业发展需求同频共振。0-5MPa量程传感器通过压阻效应、两线制设计、智能通信等技术的集成应用，在精度、可靠性、易用性方面达到行业水平。在制造业转型升级与能源结构调整的背景下，该类型设备将在流程工业、市政工程、能源传输等领域发挥更重要的价值。
