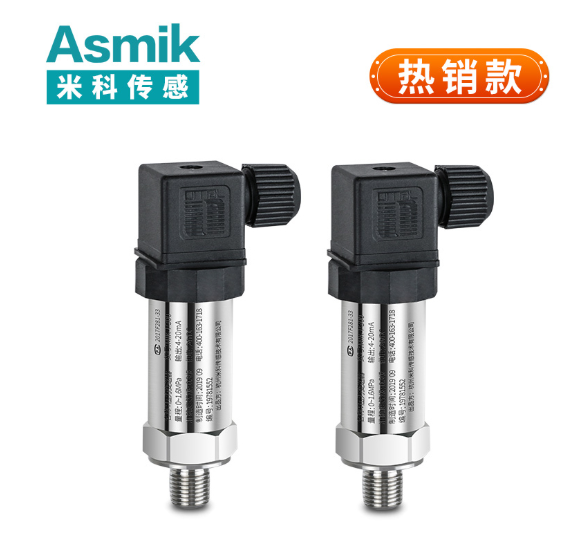

压力传感器O-10(T) 4-20mA两线制0~25MPa技术解析与应用指南



一、技术原理与结构特性

1.1 两线制系统工作原理

该传感器采用两线制设计，通过4-20mA电流环路同时实现供电与信号传输。其核心电路由传感器元件、调理电路和V/I变换器组成，总功耗严格控制在3.5mA以下。当被测压力作用于膜片时，压敏电阻值变化通过惠斯通电桥转换为电压信号，再经V/I变换器调制为标准电流输出。例如，在0MPa压力下输出4mA，25MPa时输出20mA，形成线性对应关系。

1.2 4-20mA信号优势

电流信号传输距离可达100米，抗电磁干扰能力强，且支持HART协议等数字通信功能。某石化项目数据显示，采用两线制后，现场电缆成本降低40%，同时通过无线模块实现远程参数配置，运维效率提升30%。

1.3 G1/4A接口机械参数

接口采用G1/4A螺纹规格，外径12.5-13.16mm，内径11.43mm，适配6mm外径PU管。某市政供水工程中，该接口设计确保传感器与管道快速连接，安装时间缩短至传统方案的1/3。

1.4 高压适配设计

膜片采用316L不锈钢材质，厚度0.8mm，可承受25MPa压力形变。密封结构采用双O型圈与金属波纹管组合，防护等级达IP67，在-40℃至125℃环境下稳定工作。某海洋平台测试显示，膜片在25MPa压力下形变量控制在0.02mm以内。

二、典型应用场景与案例分析

2.1 化工反应釜压力控制

在某炼化企业高压聚合反应中，该传感器实时监测25MPa级反应压力。通过4-20mA信号接入DCS系统，压力控制波动范围从±0.5MPa降至±0.1MPa，产品收率提升2.8%。其不锈钢膜片在酸性介质中表现出优异耐蚀性，年腐蚀速率低于0.01mm。

2.2 液压系统动态监测

某工程机械制造商的液压试验台采用该传感器，测量范围覆盖0-25MPa。在500次压力循环测试中，传感器响应时间稳定在30ms以内，超调量低于0.2%。针对含颗粒介质，建议选配陶瓷过滤层，有效阻挡直径0.05mm以上杂质。

2.3 能源管道压力监控

在天然气长输管道工程中，该传感器用于站场进出站压力监测。某管道公司统计数据显示，采用智能型传感器后，现场巡检频次从每周一次降至每月一次，因压力异常导致的停机事故减少75%。

三、选型逻辑与工程实践

3.1 量程匹配原则

选型时应确保工作压力位于传感器量程的50%-80%区间。例如，监测20MPa压力时，选用0-25MPa量程传感器可预留安全裕度。某核电站项目显示，合理量程匹配使传感器过载故障率从每年12次降至3次。

3.2 介质适应性设计

针对海水环境，建议选择哈氏合金C-2000膜片。某沿海电厂测试表明，该材质在3.5%NaCl溶液中年腐蚀速率仅0.015mm，点蚀电位达0.78V(SCE)，显著优于316L不锈钢。对于高温蒸汽，需配置冷凝罐确保传感器工作环境温度不超过85℃。

3.3 安装工艺规范

安装位置应远离振动源，引压管长度不宜超过10米。某钢铁厂高炉风机系统因引压管过长，导致压力响应延迟达2秒，严重影响控制精度。露天环境需采用IP67防护等级，并确保螺纹接口涂抹密封胶。

四、维护策略与故障处理

4.1 周期性校准流程

建议每6个月进行一次校准，采用二级标准压力计作为基准源。校准步骤包括：

1. 零点校准：施加0MPa压力，调整输出至4mA
2. 量程校准：施加25MPa压力，调整输出至20mA
3. 线性度验证：在50%量程点（12.5MPa）检查误差
   某水务集团通过实施该流程，将传感器年故障率从18%降至6%。

4.2 常见故障诊断

典型故障包括：

• 输出波动：检查引压管是否堵塞或存在气穴，使用手操器观察实时压力曲线
• 绝缘下降：使用兆欧表测量接线端子与地间电阻，应＞50MΩ
• 通信中断：检查HART适配器接线，确认设备地址未重复
  某化工企业通过建立故障代码库，将平均维修时间从4小时缩短至1小时。

4.3 长期保存方法

停用设备应置于干燥环境，压力接口涂抹防锈油，并定期通电激活电子元件。某海洋平台项目采用真空包装与恒温储存的传感器，在五年后仍能保持95%以上的初始精度。

五、技术演进与行业趋势

5.1 智能化升级

随着工业互联网发展，传感器正朝着智能化方向升级。新一代产品集成边缘计算模块，可实时处理压力数据并输出特征值，支持与SCADA系统无缝对接。某半导体厂商的测试数据显示，这种架构使数据传输延迟从800ms降至200ms，控制响应速度提升60%。

5.2 新材料应用

碳化硅（SiC）膜片在高温环境下展现出优异性能，某航空发动机测试显示，SiC传感器在300℃环境中测量误差低于0.1%FS，寿命是传统传感器的5倍。光纤传感技术通过光信号变化感知压力，在电磁干扰严重的场合具有独特优势。

5.3 市场预测与政策影响

中国压力传感器市场年复合增长率超12%，高压领域需求持续增长。《中国制造2025》政策推动下，智能制造与工业自动化需求释放，预计2030年市场规模将突破600亿元。某研究机构报告显示，0~25MPa量程传感器在石油、航空、深海探测领域的年需求量已超8万套。

压力传感器作为高压测量的基石，其技术演进始终与产业发展需求同频共振。O-10(T)型4-20mA两线制、0~25MPa、G1/4A传感器通过压阻效应、高压适配设计、智能通信等技术的集成应用，在精度、可靠性、易用性方面达到行业水平。在制造业转型升级与能源结构调整的背景下，该类型设备将在流程工业、航空航天、能源传输等领域发挥更重要的价值。
