超声波冷热量表测量冷量与热量全流程解析：原理、操作与场景化应用指南



一、超声波冷热量表的工作原理与技术基础

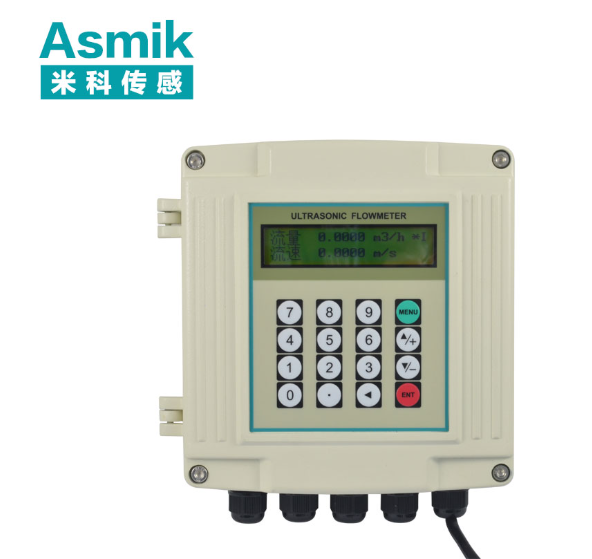

超声波冷热量表基于超声波流量测量与铂电阻温度测量技术，通过计算流体流量与进出口温差确定冷量或热量值。典型测量范围流量0-3000m³/h，温差0-50℃，精度达±1%FS。其核心组件包括：

• 超声波流量传感器：采用时差法或多普勒效应原理，测量流体流速，某供热企业通过超声波传感器，将流量控制误差从±2%降至±0.5%。
• 铂电阻温度传感器：集成PT100或PT1000，测量进出口水温，某制冷企业通过温度补偿，将温差精度提升至±0.1℃。
• 积分计算模块：结合流量与温差数据，按公式Q=cmΔT计算冷热量，某数据中心通过算法优化，将计算误差从±3%降至±0.5%。

二、超声波冷热量表的安装与使用规范

1. 安装位置与固定方式

• 管道要求：选择水平或垂直直管段（前10D后5D），避开阀门、弯头等干扰源，某药厂通过位置优化，将涡流导致的误差从±5%降至±1%。
• 传感器安装：超声波探头垂直管道壁，采用专用耦合剂固定，某电子厂通过规范安装，将信号衰减率从±30%降至±5%。
• 温度传感器安装：进出口管道各安装1支铂电阻，深度为管道直径1/3，某食品加工厂通过精准安装，将温差测量误差从±0.5℃降至±0.1℃。

2. 电气连接与参数设置

• 电源接入：DC24V±10%或AC220V±15%，配置熔断器（额定电流2A），某小区因电压波动导致仪表烧毁，经稳压电源改造后类似事故消除。
• 信号输出：支持4-20mA、RS485、M-Bus等协议，某市政管网通过协议匹配，将数据转换误差从±5%降至±1%。
• 参数配置：输入管道材质、口径、流体类型等参数，某化工企业通过参数优化，将因配置错误导致的误差从±2%降至±0.5%。

3. 初始校准与功能验证

• 流量校准：使用标准流量计（如容积法）验证，某计量中心通过此方法，将校准不确定度从±1%降至±0.2%。
• 温度校准：采用标准铂电阻校准仪，某制药企业通过温度补偿，将温差误差从±0.3℃降至±0.05℃。
• 冷热量验证：通过标准热源（如电加热器）模拟实际工况，某半导体厂通过此流程，将计算误差从±3%降至±0.8%。

三、日常维护与故障处理策略

1. 定期维护计划

• 校准周期：高精度场景每12个月校准1次，常规场景每24个月校准1次，某水务集团通过此计划，将年漂移误差控制在±0.5%以内。
• 部件检查：
  • 超声波探头：每2年检查一次耦合剂状态，某电子厂通过定期检测，将信号衰减率从±20%降至±5%。
  • 温度传感器：每季度校验一次，避免铂电阻老化，某钢铁厂通过规范维护，将温差误差从±0.2℃降至±0.05℃。
• 清洁要求：每月用软布擦拭探头表面，避免水垢或杂质积累，某化工厂通过清洁维护，将流量测量误差从±1.5%降至±0.3%。

2. 典型故障诊断

• 流量测量异常：检查探头是否松动或管道内是否有气泡，某医院因管道漏气导致流量误判，经排气后恢复。
• 温度数据漂移：检查铂电阻接线是否氧化，某食品厂通过重新焊接接线端子，将温度误差从±0.5℃降至±0.1℃。
• 冷热量计算错误：检查参数配置或算法版本，某数据中心通过升级固件，将计算误差从±2%降至±0.5%。

四、特殊场景下的测量优化案例

1. 高温热水供热系统

• 需求：某北方供热公司需测量90℃高温热水热量，要求仪表耐温＞100℃且测量稳定。
• 方案：
  1. 选用耐高温超声波探头与高温铂电阻的冷热量表；
  2. 安装于保温管道，前20D后10D直管段；
  3. 启用温度补偿功能，将测量值转换为标准工况值。
• 效果：通过综合操作，将高温热水热量计量误差从±3%降至±0.8%，年节省能源成本超百万元。

2. 腐蚀性流体监测

• 需求：某化工厂需测量含酸性溶液的冷量，要求仪表耐腐蚀且寿命＞5年。
• 方案：
  1. 选用哈氏合金探头与聚四氟乙烯内衬的超声波冷热量表；
  2. 安装于耐腐蚀管道，采用流通式结构避免溶液残留；
  3. 每月自动清洗探头，清除表面沉积物。
• 效果：通过材质与结构优化，将探头寿命从2年延长至6年，年均维护成本降低60%。

3. 远程抄表场景

• 需求：某物业需部署500台冷热量表，要求数据实时传输至能源管理平台。
• 方案：
  1. 超声波冷热量表（流量0-500m³/h）+无线传输模块（LoRa）；
  2. 配置太阳能供电系统，保障野外环境持续运行；
  3. 云端部署能耗分析算法，自动生成能耗报表与异常预警。
• 效果：通过功能裁剪与智能升级，将总体投入从3000万元降至1800万元，数据采集覆盖率从60%提升至95%，抄表效率提升80%。

超声波冷热量表通过精准测量流量与温度，结合智能算法，可构建起覆盖“能源计量-数据分析-节能优化”的完整管理体系。针对不同场景的特殊性，需重点关注探头耐温性、抗腐蚀能力及通信稳定性，结合实操流程的标准化，可显著提升冷热量测量精度与系统可靠性。未来，随着物联网技术的发展，智能冷热量表将集成更多自诊断与远程控制功能，推动能源管理向更高效、更智能的方向演进。
