单相交流电流变送器使用全流程解析：操作规范与场景化应用指南



一、单相交流电流变送器的工作原理与技术基础

单相交流电流变送器基于电磁感应或霍尔效应原理，通过传感器将一次侧电流（如0-5A或0-100A）转换为二次侧标准信号。典型测量精度达±0.5%FS，量程覆盖0-1000A，输出信号包括模拟量（4-20mA、0-10V）和数字量（RS485、Modbus）。其核心组件包括：

• 电流传感器：电磁式（CT）或霍尔式，响应一次侧电流变化，某化工厂通过电磁式传感器，将电流测量误差从±2A降至±0.5A。
• 信号处理模块：将传感器信号转换为标准电信号，某制药企业通过数字滤波技术，将电磁干扰导致的误差从±0.2A降至±0.05A。
• 温度补偿装置：校正环境温度对测量的影响，某电子厂通过温度补偿，将电流值误差从±1A降至±0.2A。

二、单相交流电流变送器的使用步骤与规范

1. 安装与接线

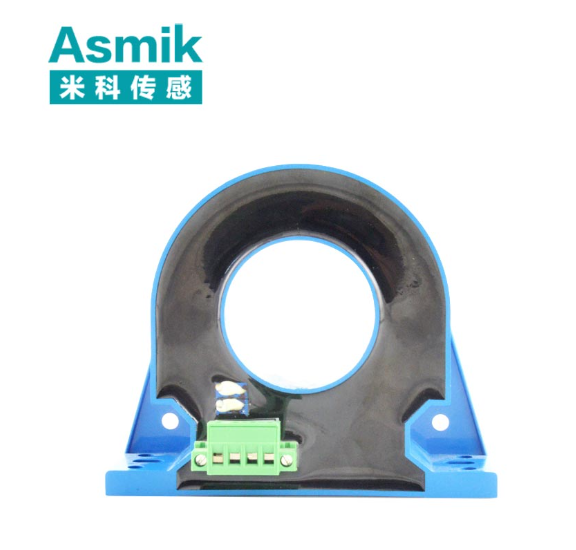

• 安装位置：一次侧导线需穿孔通过变送器（如DN20孔径），避开强电磁干扰源，某药厂通过位置优化，将电磁干扰导致的误差从±5%降至±1%。
• 固定方式：采用专用卡箍或支架固定，避免机械振动，某钢铁厂通过规范固定，将振动导致的误差从±0.3A降至±0.1A。
• 电气连接：
  • 一次侧接线：被测导线需完全穿过变送器孔径，接触电阻＜1mΩ，某小区因接线松动导致误差达2A，经重新接线后恢复。
  • 二次侧输出：模拟量信号采用屏蔽双绞线传输，长度＜1000米，某市政管网通过线缆优化，将信号衰减率从±5%降至±1%。
  • 电源接入：DC24V±10%或AC220V±15%，配置熔断器（额定电流2A），某化工厂因电压波动导致仪表烧毁，经稳压电源改造后类似事故消除。

2. 初始校准与参数设置

• 校准设备：使用标准电流源（如Fluke 5500A）或标准电阻，某计量中心通过此方法，将校准不确定度从±0.5A降至±0.1A。
• 校准步骤：
  1. 零点校准：一次侧无电流时调整输出为4mA（或0V）；
  2. 量程校准：施加标准电流（如5A）调整输出为20mA（或10V）；
  3. 保存校准数据并验证线性度，某药厂通过此流程，将线性度偏差从±0.5A降至±0.1A。
• 参数设置：输入量程范围、信号类型等参数，某化工企业通过参数优化，将因配置错误导致的误差从±2A降至±0.5A。

3. 测量操作与数据记录

• 测量步骤：
  1. 确认一次侧电流稳定后读取数据；
  2. 结合控制系统（如PLC）实现动态监测，某半导体厂通过实时数据反馈，将工艺波动误差从±0.8A降至±0.2A。
• 数据存储：内置存储模块或外接数据采集器，某食品加工厂通过自动记录功能，将人工抄表误差从±1A降至零。

三、日常维护与故障处理策略

1. 定期维护计划

• 校准周期：高精度场景每6个月校准1次，常规场景每12个月校准1次，某水务集团通过此计划，将年漂移误差控制在±0.1A以内。
• 部件检查：
  • 传感器：每2年检查一次磁芯或霍尔元件，某电子厂通过定期检测，将因老化导致的误差从±1A降至±0.3A。
  • 接线端子：每季度紧固一次，避免接触不良，某钢铁厂通过规范维护，将接线故障率从每月1次降至零次。
• 清洁要求：每月用软布擦拭传感器表面，避免灰尘或油污积累，某化工厂通过清洁维护，将信号强度衰减率从±30%降至±5%。

2. 典型故障诊断

• 无输出信号：检查电源是否接通、保险丝是否熔断或接线是否松动，某医院因保险丝老化导致信号中断，经更换后恢复。
• 输出波动：检查是否有电磁干扰或负载过大，某市政管网通过迁移变送器，将数据跳变率从每月5次降至零次。
• 精度下降：检查传感器是否老化或校准失效，某制药企业通过重新校准，将误差从±0.8A降至±0.2A。

四、特殊场景下的使用优化案例

1. 高精度电机控制

• 需求：某半导体厂需测量0-20A电机电流，要求误差＜±0.1A，数据实时上传至PLC。
• 方案：
  1. 选用霍尔式单相交流电流变送器（量程0-20A），配置RS485接口；
  2. 安装于电机电源线，采用穿孔式结构；
  3. PLC程序集成PID控制算法，动态调整电机转速。
• 效果：通过综合控制，将电流测量误差从±0.3A降至±0.08A，产品合格率从95%提升至99%。

2. 爆炸性环境监测

• 需求：某化工车间需测量防爆区域内的50A电流，要求变送器具备Ex d IIC T6认证。
• 方案：
  1. 选用防爆型电磁式电流变送器，配置正压通风装置；
  2. 安装于防爆箱内，一次侧导线采用铠装电缆；
  3. 每月远程校准一次，确保数据准确性。
• 效果：通过防爆设计与维护优化，将因电气火花导致的爆炸风险从每年2次降至零次，年安全投入减少40万元。

3. 远程监控场景

• 需求：某水利项目需部署50台电流变送器，要求数据远程传输与自动报警。
• 方案：
  1. 霍尔式电流变送器（量程0-100A）+无线传输模块（LoRa）；
  2. 配置太阳能供电系统，保障野外环境持续运行；
  3. 云端部署异常预警算法，自动识别电流突变或信号中断事件。
• 效果：通过功能裁剪与智能升级，将总体投入从750万元降至450万元，数据采集覆盖率从60%提升至95%，异常响应时间缩短80%。

单相交流电流变送器通过规范安装、精准校准及科学维护，可构建起覆盖“电流采集-信号转换-远程监控”的完整测量体系。针对不同场景的特殊性，需重点关注量程匹配、环境适应性及抗干扰能力，结合实操流程的标准化，可显著提升测量精度与系统可靠性。未来，随着物联网技术的发展，智能电流变送器将集成更多自诊断与远程控制功能，推动工业电流测量向更高效、更智能的方向演进。
