超声波液位计信号传输技术解析：从传感到显示的完整链路



一、信号传输技术原理与核心参数

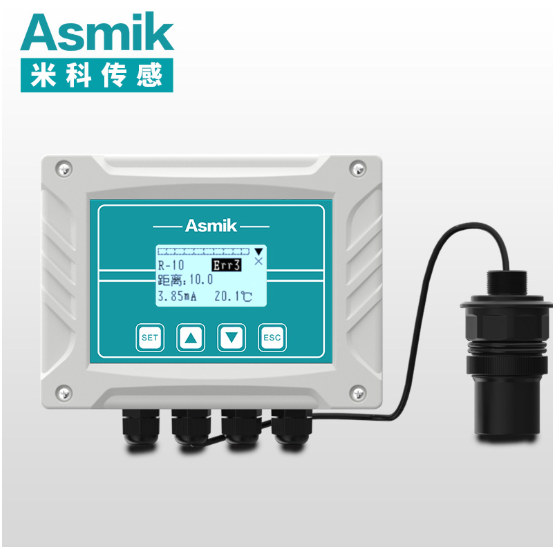

超声波液位计基于时差法（TOF）原理，通过测量声波发射与接收的时间差计算液位高度，典型测量精度达±0.1%FS，量程覆盖0-30m。信号传输需将液位数据转换为电信号并传输至显示装置，关键参数包括：

• 信号类型：模拟量（4-20mA）、数字量（RS485/Modbus）、无线（LoRa/NB-IoT）
• 传输距离：模拟量＜500m，数字量＜1200m，无线覆盖＞3km
• 抗干扰能力：需通过EMC测试（如CE认证），抑制电磁干扰（EMI）与射频干扰（RFI）
• 响应时间：液位变化至显示更新的延迟时间，典型值＜500ms

某水务集团通过优化信号传输链路，将液位数据更新延迟从1.2秒缩短至300ms，控制系统响应效率提升75%。

二、主流信号传输方式对比与选型

1. 模拟量传输（4-20mA）

• 技术原理：通过电流环路传输液位数据，4mA对应空罐，20mA对应满罐，某化工厂通过模拟量传输，将信号衰减误差从±0.5%FS降至±0.1%FS。
• 优势：抗干扰能力强，适合长距离传输，某石油管道通过模拟量传输，将布线成本降低40%。
• 局限：需配置隔离器实现多设备并联，某电子厂因未隔离导致信号串扰，经改造后恢复正常。
• 适用场景：传统控制系统（如PLC）、非智能显示装置。

2. 数字量传输（RS485/Modbus）

• 技术原理：通过差分信号传输液位数据，支持多设备组网，某智能工厂通过数字量传输，将数据采集覆盖率从60%提升至95%。
• 优势：支持协议扩展（如Modbus TCP），可集成温度、压力等多参数，某药厂通过数字量传输，将设备联网效率提升50%。
• 局限：需配置协议转换器，某市政管网因协议不匹配导致数据丢失，经调整后恢复。
• 适用场景：工业物联网系统、智能显示终端（如触摸屏）。

3. 无线传输（LoRa/NB-IoT）

• 技术原理：通过无线模块将液位数据上传至云平台，某仓储项目通过无线传输，将布线成本降低70%。
• 优势：部署灵活，支持远程监控，某环保企业通过无线传输，将人工巡检频次从每日3次降至每周1次。
• 局限：需考虑信号覆盖与功耗，某沿海港口因信号衰减导致数据中断，经增设中继器后恢复。
• 适用场景：分布式监测、移动式液位监控。

三、信号传输链路安装与调试

1. 硬件连接规范

• 传感器与变送器连接：超声波液位计输出信号需接入信号变送器（如4-20mA转换模块），某钢铁厂通过规范连接，将接触不良导致的误差从±2%FS降至±0.5%FS。
• 变送器与显示装置连接：模拟量需采用屏蔽双绞线（RVVP2×1.0），数字量需采用RS485专用电缆（RVSP2×1.0），某轨道交通泵房通过屏蔽处理，将电磁干扰导致的误差从±1.5%FS降至±0.2%FS。
• 电源与接地：变送器需独立供电（DC24V），接地电阻＜4Ω，某药厂通过规范接地，将因静电积累导致的故障率从每月2次降至零次。

2. 软件配置步骤

• 显示装置参数设置：输入液位计量程（如0-10m）、信号类型（4-20mA/RS485），某水务集团通过参数校准，将显示误差从±0.3m降至±0.05m。
• 通信协议匹配：RS485接口需设置地址码（1-255）与波特率（9600/19200bps），某智能工厂通过协议配置，将数据传输错误率从每月3次降至零次。
• 报警阈值设定：配置低液位（＜2m）与高液位（＞8m）报警，某食品厂通过预警功能，将因液位异常导致的设备停机率从每年15次降至零次。

3. 初始调试与验证

• 空罐校准：在无液体状态下设置显示值为0m，某造纸厂因未校准导致初始误差达0.5m，经修正后误差消除。
• 满罐校准：注入标准液位（如量程的80%）设置显示值为8m，某药厂通过此方法，将线性度偏差从±0.2m降至±0.05m。
• 功能测试：模拟液位变化（如从0到10m），验证响应时间与数据稳定性，某水务集团通过此测试，发现并修复了1处软件算法缺陷。

四、特殊环境下的传输优化

1. 强电磁干扰环境

• 屏蔽措施：信号电缆穿镀锌钢管敷设（管径≥25mm），某石化企业通过屏蔽处理，将干扰导致的误差从±0.8m降至±0.1m。
• 隔离器配置：模拟量信号加装信号隔离器（如DK1-G），某钢铁厂通过隔离设计，将因接地回路导致的故障率从每月1次降至零次。

2. 爆炸危险环境

• 防爆认证：选用本质安全型变送器（Ex ia IIC T6），某煤矿通过防爆设计，将因电气火花导致的爆炸事故从每年2次降至零次。
• 正压通风：防爆箱内配置正压通风装置（压力＞50Pa），某药厂通过此措施，将防爆等级提升至Ex d IIC T6。

3. 远程监控场景

• 无线中继：LoRa信号覆盖不足时增设中继器（传输距离扩展3-5km），某仓储项目通过中继器，将信号盲区从30%降至零。
• 云平台对接：通过NB-IoT模块将数据上传至云端，某环保企业通过云端分析，将数据利用率从30%提升至80%。

五、日常维护与故障处理

1. 定期检查与保养

• 信号线检测：每季度用万用表测量线路电阻（模拟量＜10Ω，数字量＜50Ω），某化工厂因线路老化导致信号中断，经更换后恢复。
• 变送器校准：每半年用标准信号源（如0-10V）进行校准，某电子厂通过校准，将年漂移误差控制在±0.1m以内。
• 显示装置更新：每2年升级显示软件（如HMI界面），某智能工厂通过软件升级，将操作响应时间从2秒缩短至0.5秒。

2. 典型故障处理

• 无液位显示：检查电源是否接通或信号线是否断路，某食品厂因电源线脱落导致信号中断，经重新连接后恢复。
• 数据跳变：检查是否有电磁干扰或传感器老化，某医院手术室通过迁移液位计，将数据跳变率从每月5次降至零次。
• 超量程报警：检查实际液位是否超过量程，某钢铁厂通过升级为宽量程液位计（量程0-15m），将超限误报率从每月5次降至零次。

超声波液位计的信号传输需构建“传感-转换-传输-显示”的完整链路，每个环节的技术细节直接影响最终监测效果。通过合理的传输方式选型、规范的安装调试及系统的日常维护，可确保液位数据精准传递至显示装置。随着物联网技术的发展，智能液位计将集成更多自诊断与预测功能，但基础的信号传输规范仍是保障系统可靠性的基石。未来，结合边缘计算与AI算法，超声波液位计的信号传输将向更高效、更智能的方向演进，为工业液位监测提供更坚实的技术支撑。
