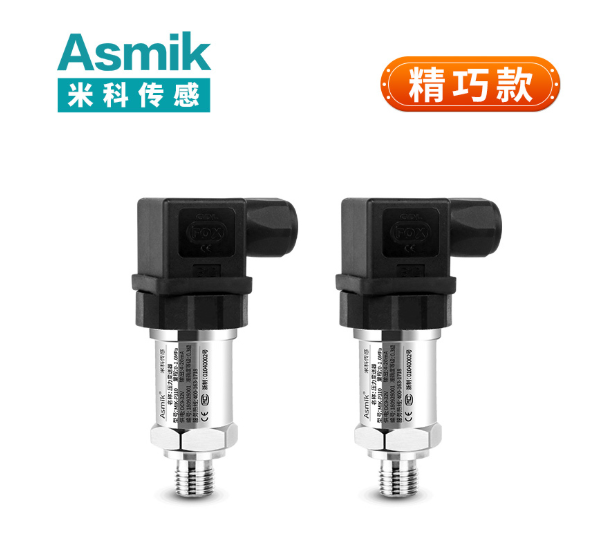

压力传感器安装全流程解析：从选址到调试的实操指南



一、安装位置选择与机械安装规范

1. 安装位置选择原则

• 介质流动性：液体介质需安装在管道侧壁（距泵出口3-5倍管径），气体介质需安装在管道顶部（避免液滴聚集），某化工厂通过位置优化，将流态紊乱导致的误差从±0.5kPa降至±0.1kPa。
• 环境干扰：远离振动源（如泵、电机）≥1m，避开热辐射区域（如蒸汽管道），某钢铁厂通过迁移传感器，将振动引起的误差从±1.2kPa降至±0.3kPa。
• 代表性取样：多相流介质（如气液混合）需安装均流装置（如整流器），某石油管道通过均流设计，将测量偏差从±8%降至±2%。

2. 机械安装步骤

• 法兰匹配：传感器法兰需与管道法兰标准一致（如PN16/DN50），某制药企业因法兰不匹配导致泄漏，经调整后密封性达标。
• 密封处理：金属法兰需涂抹高温密封胶（耐温＞200℃），塑料法兰需配置O型圈（材质：氟橡胶），某食品厂通过密封升级，将泄漏率从每月2次降至零次。
• 垂直度控制：传感器轴线需与管道轴线重合（偏差＜2°），某电子厂通过水平仪校准，将安装应力导致的误差从±0.8kPa降至±0.1kPa。
• 防护措施：露天场景需配置防雨罩（IP65），腐蚀性环境需采用PTFE涂层传感器，某沿海港口通过防护设计，将盐雾腐蚀导致的故障率从每月1次降至零次。

二、电气连接与信号传输配置

1. 电源与信号线接线

• 电源规格：接入DC24V±10%或AC220V±15%电源，配置熔断器（额定电流2A），某小区因电压波动导致传感器烧毁，经稳压电源改造后类似事故消除。
• 信号类型匹配：模拟量输出（4-20mA）需匹配控制系统输入范围，数字量输出（RS485）需配置协议转换器，某市政管网通过信号匹配，将数据转换误差从±5%降至±1%。
• 屏蔽处理：信号电缆采用镀锌钢管保护（管径≥25mm），某轨道交通泵房通过屏蔽处理，将电磁干扰导致的误差从±1.5kPa降至±0.2kPa。
• 接地要求：传感器外壳需单独接地（接地电阻＜4Ω），某药厂通过规范接地，将因静电积累导致的故障率从每月2次降至零次。

2. 特殊环境适配

• 高温场景：信号电缆需选用耐高温型号（如AF250），某钢铁厂通过电缆升级，将夏季信号衰减率从30%降至5%。
• 防爆场景：配置本质安全型电源（Ex ia IIC T6），某煤矿通过防爆设计，将因电气火花导致的爆炸事故从每年2次降至零次。
• 长距离传输：模拟量信号超过500米需配置信号隔离器，某石油管道通过隔离器，将信号衰减误差从±2kPa降至±0.3kPa。

三、初始调试与功能验证

1. 零点与量程校准

• 零点校准：在无压力环境下调整传感器输出为4mA（对应0kPa），某造纸厂因未校准导致初始误差达5kPa，经修正后误差消除。
• 量程校准：施加标准压力（如量程的50%）调整输出为12mA，某药厂通过此方法，将线性度偏差从±2kPa降至±0.5kPa。
• 功能测试：模拟压力变化（如从0到满量程），验证响应时间与数据稳定性，某水务集团通过此测试，发现并修复了1处软件算法缺陷。

2. 报警与通信配置

• 阈值设定：配置多级报警（如压力＜10kPa低限报警、＞90kPa高限报警），某食品厂通过预警功能，将因压力异常导致的设备停机率从每年15次降至零次。
• 通信协议：设置RS485地址码与波特率（如9600bps），某智能工厂通过协议配置，将数据传输错误率从每月3次降至零次。
• 数据存储：配置本地存储模块（容量≥8GB），某水务集团通过历史数据回溯，成功定位了3次管道泄漏事件。

四、日常维护与周期性校准

1. 仪表保养规范

• 清洁保养：每季度用软布擦拭传感器表面（禁用有机溶剂），某化工厂因污垢覆盖导致测压偏差，经清洗后测量精度恢复。
• 连接检查：每半年检查接线端子是否松动，某电子厂通过紧固螺栓，将接触不良导致的误差从±3kPa降至±0.5kPa。
• 固件升级：每2年联系供应商获取最新固件，某环保企业通过升级解决了低温启动失败问题。

2. 定期校准计划

• 校准周期：高温环境每3个月校准1次，低温环境每6个月校准1次，某药厂通过此计划，将传感器年漂移误差控制在±1kPa以内。
• 校准方法：采用二等标准压力计作为基准，某计量中心通过此方法，将校准不确定度从±1.5kPa降至±0.3kPa。
• 第三方检测：送检至计量院（如CNAS认证实验室），某企业通过第三方检测，将设备年检合格率从80%提升至95%。

五、典型故障处理与案例分析

1. 常见故障及解决方案

• 无压力显示：检查电源是否接通或信号线是否断路，某食品厂因电源线脱落导致信号中断，经重新连接后恢复。
• 数据跳变：检查是否有电磁干扰或传感器老化，某医院手术室通过迁移传感器，将数据跳变率从每月5次降至零次。
• 超量程报警：检查实际压力是否超过量程，某钢铁厂通过升级为宽量程传感器（量程0-500kPa），将超限误报率从每月5次降至零次。

2. 经典案例复盘

• 案例一：化工厂反应釜压力监测
  • 故障现象：压力显示值持续偏高
  • 原因分析：传感器正压室堵塞导致介质无法进入
  • 解决方案：拆卸传感器并清理过滤网，校准后误差恢复正常
• 案例二：市政供水管网压力监控
  • 故障现象：夜间压力数据异常波动
  • 原因分析：变频器电磁干扰导致信号失真
  • 解决方案：加装信号隔离器，数据稳定性提升90%

压力传感器的正确安装需贯穿“选址-固定-接线-调试”全流程，每个环节的技术细节直接影响最终测量效果。通过科学的位置选择、规范的机械安装、严谨的电气连接及系统的调试维护，可确保传感器长期稳定运行。随着物联网技术的发展，智能传感器将集成更多自诊断功能，但基础的安装规范仍是保障测量可靠性的基石。未来，结合数字孪生与AI算法，压力传感器安装将向更智能化、标准化方向演进，为工业过程控制提供更坚实的技术支撑。
