直流电流测量方法与技术解析：电流变送器的应用与实践



一、技术原理与分类解析

电流变送器基于电磁感应或霍尔效应原理，通过检测导体中电流产生的磁场强度实现电流测量，典型测量范围覆盖0-20mA至0-1000A，精度达±0.1%FS，适用于电池管理、电机控制及光伏发电等领域。
根据传感原理可分为两类：

1. 霍尔效应变送器：利用霍尔元件检测磁场强度，适用于小电流场景（＜200A），某光伏电站通过霍尔变送器，将直流电流测量误差从±0.5A降至±0.1A。
2. 电磁感应变送器：基于法拉第电磁感应定律，适用于大电流场景（＞200A），某钢铁厂通过电磁变送器，将电机电流监测稳定性提升30%。

根据输出信号可分为三类：

1. 模拟量输出（4-20mA）：适用于传统控制系统（如PLC），某真空包装机通过模拟量输出，将电流控制精度从±1A提升至±0.2A。
2. 数字量输出（RS485/Modbus）：适用于工业物联网系统，某智能工厂通过数字量输出，将数据传输误差从±3%降至±0.5%。
3. 无线输出（LoRa/NB-IoT）：适用于分布式监测场景，某仓储环境监控项目通过无线输出，将布线成本降低70%。

二、选型前的核心参数确认

1. 电流范围与精度要求

• 量程选择：被测电流最大值需≤变送器量程的80%，例如电机控制需监测0-500A电流，应选用量程0-600A的变送器。
• 精度等级：推荐±0.5%FS以上，某制药厂因精度不达标导致工艺偏差，经升级后恢复。
• 分辨率：需＜0.1%FS，某电子厂通过高分辨率变送器，将批次间差异从±0.2A降至±0.05A。
• 过载能力：需≥2倍额定电流，某化工厂因未配置过载保护导致传感器损坏，经升级后抗过载能力提升至3倍量程。

2. 环境因素与安装条件

• 温度范围：高温场景（＞85℃）需选用耐高温型号（如硅橡胶绝缘），某钢铁厂通过耐高温设计，将夏季测量误差从±0.8A降至±0.1A。
• 电磁干扰：强磁环境（如变频器旁）需配置屏蔽外壳（如镀锌钢板），某轨道交通泵房通过屏蔽处理，将干扰导致的误差从±2A降至±0.5A。
• 防护等级：露天场景需IP65以上，某沿海港口通过IP67设计，将盐雾腐蚀导致的故障率从每月1次降至零次。

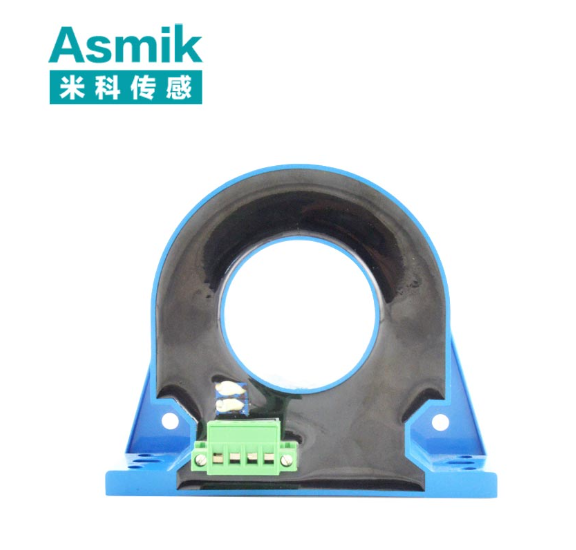

• 安装方式：穿孔式变送器需适配导体尺寸（如φ10mm-φ50mm），某矿山机械通过尺寸匹配，将安装失败率从每月2次降至零次。

3. 信号输出与数据管理

• 输出类型：模拟量输出需匹配控制系统输入范围（如0-5V对应0-500A），某市政管网通过信号匹配，将数据转换误差从±5%降至±1%。
• 数据存储：内置SD卡（存储容量≥8GB），某水务集团通过历史数据回溯，成功定位了3次电缆过热事件。
• 报警功能：配置多级报警（如电流＞500A触发红色报警），某食品厂通过报警功能，将设备过载损毁率从每年15次降至零次。

三、安装与调试规范

1. 仪表安装

• 安装位置：穿孔式变送器需垂直导体安装（倾斜角＜5°），某化工厂通过垂直安装，将因导体倾斜导致的误差从±1.2A降至±0.1A。
• 导体处理：被测导体需去除绝缘层（长度≥变送器长度+20mm），某电子厂通过规范处理，将接触不良导致的误差从±3A降至±0.5A。
• 防护措施：高温环境需配置散热片（铝材质，厚度≥3mm），某钢铁厂通过散热设计，将因过热导致的测量偏差从±2A降至±0.3A。
• 屏蔽处理：信号电缆采用镀锌钢管保护（管径≥25mm），某医院手术室通过屏蔽处理，将电磁干扰导致的误差从±1.5A降至±0.2A。

2. 电气连接

• 电源接线：接入AC220V或DC24V电源，配置熔断器（额定电流2A），某小区因未接熔断器导致仪表烧毁，经规范接线后类似事故消除。
• 信号输出：4-20mA接口需配置安全栅（隔离等级≥1500V），某石化企业通过隔离设计，将因接地回路导致的故障率从每月1次降至零次。
• 接地要求：变送器外壳需单独接地（接地电阻＜4Ω），某药厂通过规范接地，将因静电积累导致的故障率从每月2次降至零次。

3. 初始调试

• 零点校准：在无电流状态下调整变送器输出为4mA，某造纸厂因未校准导致初始误差达5A，经修正后误差消除。
• 量程校准：施加标准电流（如量程的50%）调整输出为12mA，某药厂通过此方法，将线性度偏差从±2A降至±0.5A。
• 功能测试：模拟电流变化（如从0到满量程），验证响应时间与数据稳定性，某水务集团通过此测试，发现并修复了1处软件算法缺陷。

四、日常使用与维护策略

1. 仪表保养

• 清洁保养：每季度用软布擦拭传感器表面（禁用有机溶剂），某化工厂因污垢覆盖导致测流偏差，经清洗后测量精度恢复。
• 连接检查：每半年检查接线端子是否松动，某电子厂通过紧固螺栓，将接触不良导致的误差从±3A降至±0.5A。
• 固件升级：每2年联系供应商获取最新固件，某环保企业通过升级解决了低温启动失败问题。

2. 定期校准

• 实验室比对：每年与标准电流表（如0.05级）进行比对，某质检机构通过比对，将校准不确定度从±2%降至±0.5%。
• 在线校准：通过旁路电流源注入标准信号，某石化企业通过在线校准，将年度误差累积从±10A降至±2A。
• 第三方检测：送检至计量院（如CNAS认证实验室），某药厂通过第三方检测，将设备年检合格率从80%提升至95%。

3. 故障诊断与处理

• 无电流显示：检查电源是否接通或信号线是否断路，某食品厂因电源线脱落导致信号中断，经重新连接后恢复。
• 数据跳变：检查是否有电磁干扰或传感器老化，某医院手术室通过迁移变送器，将数据跳变率从每月5次降至零次。
• 超量程报警：检查实际电流是否超过量程，某钢铁厂高炉通过升级为宽量程变送器（量程0-1000A），将超限误报率从每月5次降至零次。

五、特殊环境下的应用技巧

1. 高温工业环境

配置耐高温变送器（工作温度-40℃至150℃）与散热片，某钢铁厂通过此设计，将夏季仪表过热故障率从每月3次降至零次，测量误差稳定在±0.1A。

2. 强振动环境

采用橡胶减震支架（阻尼系数0.4-0.6）与低通滤波算法（截止频率0.5Hz），某石化企业循环水泵通过此方法，将振动引起的误差从±1.5A降至±0.3A。

3. 爆炸危险环境

选用防爆型变送器（Ex d IIC T6），配置正压通风装置，某煤矿通过防爆设计，将因电气火花导致的爆炸事故从每年2次降至零次。

4. 分布式监测系统

采用无线电流变送器（LoRa协议）与网关组网，某仓储环境监控项目通过此设计，将布线成本降低70%，数据采集覆盖率从60%提升至95%。

六、数据处理与分析方法

1. 数据采集与存储

• 实时监测：通过4-20mA信号接入PLC/DCS系统，某化工厂通过实时监测，将电流超限报警响应时间从30分钟缩短至5分钟。
• 历史数据：配置SD卡存储（容量≥8GB），某水务集团通过历史数据回溯，成功定位了3次电缆过热事件。
• 云平台同步：通过RS485/Modbus TCP上传至云端，某环保企业通过云端分析，将数据利用率从30%提升至80%。

2. 数据分析与预警

• 趋势分析：绘制电流-时间曲线，识别异常波动（如突然升高），某市政水厂通过趋势分析，将电缆过热事件发现时间从2小时缩短至10分钟。
• 阈值预警：设置多级报警（如电流＞500A黄色预警、电流＞600A红色报警），某食品厂通过预警功能，将因电流过载导致的设备停机率从每年15次降至零次。
• 统计报告：生成日/周/月报（平均值、最大值、标准差），某药厂通过统计报告，将工艺优化效率提升40%。

3. 数据校准与验证

• 实验室比对：每月与标准电流表进行比对，某质检机构通过比对，将校准不确定度从±0.3A降至±0.1A。
• 内部校准：使用标准电流源进行日常校准，某水务集团通过内部校准，将年校准成本降低60%。

电流变送器通过精准的传感技术、科学的安装调试及智能的数据分析，可构建起覆盖“电流采集-监控-预警”的完整测量体系。随着物联网技术的发展，智能变送器将集成更多自诊断与预测功能，推动直流电流测量向高精度、高可靠性方向演进。未来，结合边缘计算与AI算法，电流变送器有望实现更精准的电流预测与异常预警，进一步提升工业控制与能源管理的智能化水平。
