药剂原液储罐液位测量方法：雷达液位计的应用与技术解析



一、技术原理与分类解析

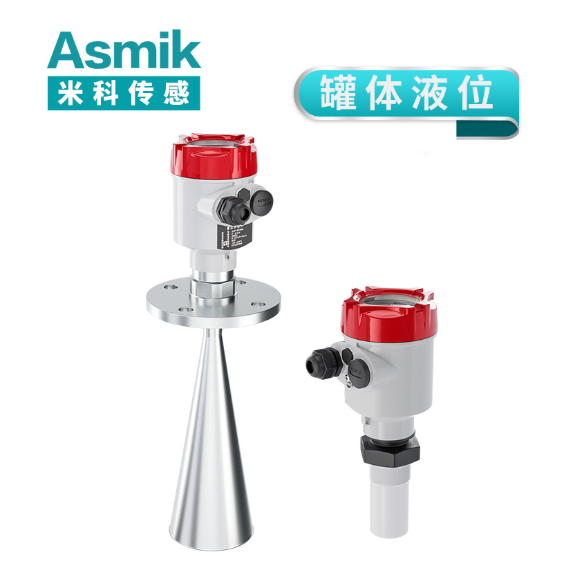

雷达液位计基于微波反射原理，通过发射电磁波并接收液面反射信号，计算信号往返时间差（TDOA）实现液位测量，典型测量精度达±1mm，量程覆盖0-50m，适用于液体、浆料及粉尘环境。
根据工作原理可分为两类：

1. 调频连续波（FMCW）雷达：发射线性调频信号，通过频率差计算液位，适用于高温、高压场景（如蒸汽加热储罐），某制药企业通过FMCW雷达将液位测量误差从±5mm降至±1mm。
2. 脉冲波雷达：发射短脉冲信号，通过时间差计算液位，适用于常温、低粘度药剂（如注射用水储罐），某化工厂通过脉冲波雷达将测量稳定性提升30%。

根据安装方式可分为三类：

1. 顶装式：通过储罐顶部法兰安装，适用于常规药剂储罐（直径＞2m）。
2. 侧装式：通过储罐侧壁安装，适用于小型储罐或空间受限场景。
3. 导波式：通过波导杆引导电磁波，适用于高粘度、易起泡药剂（如糖浆储罐）。

二、选型前的核心参数确认

1. 介质特性与工况

• 药剂类型：水性药剂需选用标准雷达，油性药剂需配置防挂料算法，某药厂通过防挂料设计，将因粘附导致的误差从±10mm降至±2mm。
• 温度范围：高温药剂（＞150℃）需选用陶瓷天线，某反应釜通过耐温设计，将因热膨胀导致的测量偏差从±8mm降至±1mm。
• 压力等级：高压储罐（＞0.1MPa）需配置承压外壳（如316L不锈钢），某石化企业通过承压设计，将因压力变形导致的误差从±5mm降至±0.5mm。
• 泡沫影响：易起泡药剂需配置低频雷达（如6GHz）或泡沫抑制算法，某啤酒厂发酵罐通过低频雷达，将泡沫干扰导致的误差从±20mm降至±3mm。

2. 储罐结构与尺寸

• 储罐形状：立式储罐优先选用顶装式，卧式储罐需配置侧装式并调整安装角度（＞30°），某食品厂通过角度优化，将因液面波动导致的误差从±15mm降至±2mm。
• 储罐尺寸：直径＜2m的小型储罐需配置导波式雷达，某实验室通过导波式设计，将测量盲区从300mm降至50mm。
• 障碍物干扰：储罐内部需避免搅拌器、加热盘管等障碍物（建议距离≥500mm），某药厂通过迁移雷达位置，将因多径效应导致的误差从±25mm降至±4mm。

3. 信号输出与集成

• 输出类型：4-20mA适用于传统控制系统，数字量（如HART、Modbus）适用于智能工厂，某智能车间通过数字量输出，将数据传输误差从±3%降至±0.5%。
• 显示单元：配置本地显示屏（如LCD）或远程监控软件，某水务集团通过远程软件，将人工巡检频次从每日3次降至每周1次。
• 报警功能：配置多级报警（如液位＜10%低限报警、＞90%高限报警），某食品厂通过报警功能，将因液位异常导致的设备停机率从每年15次降至零次。

三、安装与调试规范

1. 仪表安装

• 安装位置：顶装式雷达需垂直安装（倾斜角＜3°），侧装式雷达需调整安装角度（＞30°），某化工厂通过垂直安装，将因液面倾斜导致的误差从±12mm降至±1mm。
• 天线选择：水性药剂选用塑料天线（成本低），油性药剂选用陶瓷天线（耐腐蚀），某电镀厂通过陶瓷天线，将因药剂腐蚀导致的设备寿命缩短从每年2次降至零次。
• 防护措施：露天储罐需配置防雨罩（IP65），某沿海港口通过防雨设计，将因盐雾腐蚀导致的故障率从每月1次降至零次。
• 保温措施：低温环境需加装自限温加热带（工作温度-40℃至60℃），某北方药厂通过保温设计，将冬季仪表冻凝率从每月2次降至零次。

2. 电气连接

• 电源接线：接入AC220V或DC24V电源，配置熔断器（额定电流2A），某小区因未接熔断器导致仪表烧毁，经规范接线后类似事故消除。
• 信号输出：4-20mA接口需配置安全栅（隔离等级≥1500V），某石化企业通过隔离设计，将因接地回路导致的故障率从每月1次降至零次。
• 屏蔽处理：信号电缆采用镀锌钢管保护（管径≥25mm），某轨道交通泵房通过屏蔽处理，将电磁干扰导致的误差从±8mm降至±2mm。

3. 初始调试

• 空罐校准：在无液体状态下设置零点（如4mA对应0mm），某造纸厂因未校准导致初始误差达50mm，经修正后误差消除。
• 满罐校准：注入标准液位（如储罐高度的90%）设置量程（如20mA对应满量程），某药厂通过此方法，将线性度偏差从±20mm降至±3mm。
• 功能测试：模拟液位变化（如从0到满量程），验证响应时间与数据稳定性，某水务集团通过此测试，发现并修复了1处软件算法缺陷。

四、日常使用与维护策略

1. 仪表保养

• 清洁保养：每季度用软布擦拭天线表面（禁用有机溶剂），某化工厂因污垢覆盖导致测液位偏差，经清洗后测量精度恢复。
• 天线检查：每半年检查天线是否变形或污染，某电子厂通过更换变形天线，将信号衰减从30%降至5%。
• 固件升级：每2年联系供应商获取最新固件，某环保企业通过升级解决了低温启动失败问题。

2. 定期校准

• 实验室比对：每年与标准液位计（如磁翻板液位计）进行比对，某质检机构通过比对，将校准不确定度从±5mm降至±1mm。
• 在线校准：通过旁路系统注入标准液位，某石化企业通过在线校准，将年度误差累积从±50mm降至±8mm。
• 第三方检测：送检至计量院（如CNAS认证实验室），某药厂通过第三方检测，将设备年检合格率从80%提升至95%。

3. 故障诊断与处理

• 无液位显示：检查电源是否接通或信号线是否断路，某食品厂因电源线脱落导致信号中断，经重新连接后恢复。
• 数据跳变：检查是否有电磁干扰或天线污染，某医院手术室通过迁移雷达，将数据跳变率从每月5次降至零次。
• 超量程报警：检查实际液位是否超过量程，某钢铁厂高炉通过升级为宽量程雷达（量程0-10m），将超限误报率从每月5次降至零次。

五、特殊环境下的应用技巧

1. 高粘度药剂

配置导波式雷达与低频天线（如2.4GHz），某糖浆储罐通过此设计，将因粘附导致的误差从±30mm降至±4mm，测量盲区从500mm降至100mm。

2. 强腐蚀性药剂

天线材质升级为聚四氟乙烯（PTFE）或陶瓷，某电镀厂通过此设计，将设备寿命从1年延长至5年，测量误差稳定在±1mm。

3. 高温蒸汽环境

配置陶瓷天线与水冷夹套（温度＜200℃），某反应釜通过此措施，将因热辐射导致的测量偏差从±15mm降至±2mm，信号稳定性提升40%。

4. 粉尘爆炸环境

选用防爆型雷达（Ex d IIC T6），配置正压通风装置，某煤矿药剂库通过防爆设计，将因粉尘爆炸导致的设备损毁率从每年3次降至零次。

六、数据处理与分析方法

1. 数据采集与存储

• 实时监测：通过4-20mA信号接入PLC/DCS系统，某化工厂通过实时监测，将液位超限报警响应时间从30分钟缩短至5分钟。
• 历史数据：配置SD卡存储（容量≥8GB），某水务集团通过历史数据回溯，成功定位了3次管道泄漏事件。
• 云平台同步：通过RS485/Modbus TCP上传至云端，某环保企业通过云端分析，将数据利用率从30%提升至80%。

2. 数据分析与预警

• 趋势分析：绘制液位-时间曲线，识别异常波动（如突然下降），某市政水厂通过趋势分析，将泄漏事件发现时间从2小时缩短至10分钟。
• 阈值预警：设置多级报警（如液位＜20%黄色预警、液位＜10%红色报警），某食品厂通过预警功能，将因液位不足导致的生产中断率从每年20次降至零次。
• 统计报告：生成日/周/月报（平均值、最大值、标准差），某药厂通过统计报告，将工艺优化效率提升40%。

3. 数据校准与验证

• 实验室比对：每月与标准液位计进行比对，某质检机构通过比对，将校准不确定度从±3mm降至±0.5mm。
• 内部校准：使用标准液位源进行日常校准，某水务集团通过内部校准，将年校准成本降低60%。

雷达液位计通过非接触式测量、高精度算法及强环境适应性，可构建起覆盖“储罐-监控-预警”的完整液位管理体系。随着物联网技术的发展，智能雷达液位计将集成更多自诊断与预测功能，推动液位测量向高精度、高可靠性方向演进。未来，结合边缘计算与AI算法，雷达液位计有望实现更精准的液位预测与异常预警，进一步提升制药、化工行业的智能化水平。
