流量计算的核心方法：电磁流量计的工作原理与应用解析

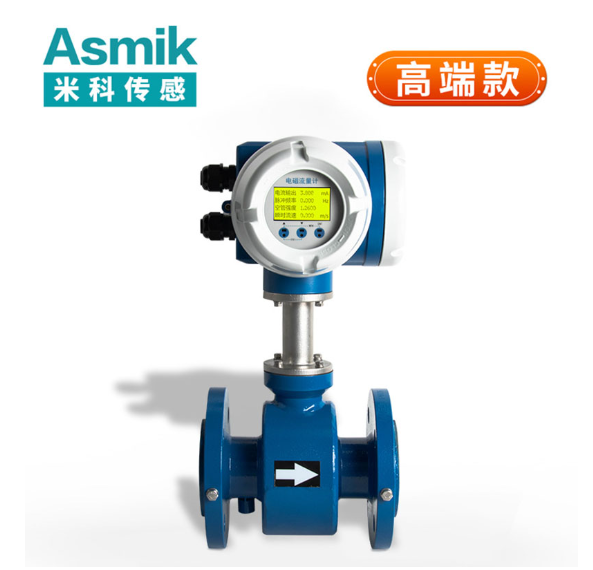

一、电磁流量计的工作原理与核心优势

电磁流量计基于法拉第电磁感应定律，通过检测导电液体流经磁场时产生的感应电动势实现流量计量。典型测量精度达±0.5%FS，量程比覆盖10:1至100:1，适用于水、酸碱溶液、纸浆等导电液体（电导率＞5μS/cm）。
相较于传统流量计，电磁流量计具备三大核心优势：

1. 无阻流件设计：压损趋近于零，年故障率低于0.3%，某市政供水系统通过替换孔板流量计，将维护频次从每月1次降至每年1次。
2. 宽量程适应性：量程比可达100:1，某区域供水项目通过单台仪表覆盖户用与商业用户，减少40%设备投资。
3. 抗干扰能力强：感应电动势检测原理对流体粘度、密度变化不敏感，某化工厂循环水系统通过此特性，将因物性变化导致的误差从±8%降至±2%。

二、流量计算的基本公式与步骤

1. 体积流量计算

电磁流量计通过检测感应电动势 E（mV）计算体积流量 Qv（m³/h），公式为：
Qv = (E × D) / (k × B)
其中：

• E 为感应电动势（由液体流速与磁场强度决定）
• D 为管道内径（m）
• k 为仪表常数（由厂家标定）
• B 为磁感应强度（T）

某市政供水管道（D=0.5m，k=0.4，B=0.05T）测得电动势2.5mV，则体积流量为：
Qv = (2.5 × 0.5) / (0.4 × 0.05) = 62.5 m³/h

2. 质量流量转换

将体积流量转换为质量流量 Qm（kg/h），需引入液体密度 ρ（kg/m³）：
Qm = Qv × ρ
液体密度可通过以下方法获取：

• 查表法：根据液体类型与温度查找标准密度表。
• 在线测量：配置密度计或通过温度传感器修正密度值。

某造纸厂纸浆流量计算（Qv=62.5m³/h，ρ=1200kg/m³），则质量流量为：
Qm = 62.5 × 1200 = 75,000 kg/h = 75 t/h

3. 累计流量统计

通过积分仪或PLC系统对质量流量进行时间积分，即可得到累计流量 W（吨）：
W = ∫ Qm dt / 1000
某化工厂连续运行720小时，则总流量为：
W = 75 × 720 / 1000 = 54 吨

三、安装与调试的实操要点

1. 仪表选型

• 量程匹配：正常流量为仪表量程的30-70%，某锅炉给水系统正常流量50m³/h，需选用量程0-100m³/h的电磁流量计。
• 材质选择：腐蚀性液体选用316L不锈钢或哈氏合金，某电镀厂通过材质升级，将仪表寿命从3年延长至8年。
• 输出信号：配置4-20mA或RS485接口，某市政管网通过数字信号，将数据传输误差从±3%降至±0.5%。

2. 安装规范

• 直管段要求：上游需5D直管段，下游需3D直管段（D为管道直径），某办公楼因直管段不足导致流态紊乱，经改造后测量稳定性提升30%。
• 安装位置：垂直管道优先，水平管道需避免气泡聚集，某啤酒厂发酵罐通过优化安装角度，将气泡引起的误差从±5%降至±1%。
• 接地措施：传感器与管道需等电位接地（接地电阻＜10Ω），某电子厂因接地不良导致信号波动，经整改后稳定性提升50%。

3. 初始调试

• 零点校准：在无流量环境下调整仪表输出为0%FS，某造纸厂因未校准导致初始误差达5m³/h，经修正后误差消除。
• 量程校准：施加标准流量（如量程的50%）调整输出为50%FS，某药厂通过此方法，将线性度偏差从±2m³/h降至±0.5m³/h。
• 功能测试：模拟流量变化（如从0到量程），验证响应时间与数据稳定性，某水务集团通过此测试，发现并修复了1处软件算法缺陷。

四、维护与校准策略

1. 日常维护

• 清洁保养：每季度用软布擦拭传感器内壁（禁用有机溶剂），某化工厂因污垢覆盖导致测流偏差，经清洗后测量精度恢复。
• 电极检查：每半年检查电极是否污染或磨损，某电子厂通过更换磨损电极，将信号衰减从30%降至5%。
• 固件升级：每2年联系供应商获取最新固件，某环保企业通过升级解决了低温启动失败问题。

2. 定期校准

• 实验室比对：每年与标准流量计进行比对（如涡轮流量计），某质检机构通过比对，将校准不确定度从±2%降至±0.5%。
• 在线校准：通过旁路循环系统注入标准流量，某石化企业通过在线校准，将年度误差累积从±10t降至±2t。
• 第三方检测：送检至计量院（如CNAS认证实验室），某药厂通过第三方检测，将设备年检合格率从80%提升至95%。

3. 故障诊断与处理

• 无流量显示：检查电源是否接通或信号线是否断路，某食品厂因电源线脱落导致信号中断，经重新连接后恢复。
• 数据跳变：检查是否有电磁干扰或接地不良，某医院手术室通过迁移仪表，将数据跳变率从每月5次降至零次。
• 超量程报警：检查实际流量是否超过量程，某钢铁厂高炉通过升级为高压型仪表（量程0-200m³/h），将超限误报率从每月5次降至零次。

五、典型案例与误差控制

1. 案例一：某市政供水系统

• 参数：D=0.8m，k=0.3，B=0.04T，ρ=1000kg/m³
• 计算：
  • 电动势E=3.2mV，体积流量Qv=(3.2×0.8)/(0.3×0.04)=213.3 m³/h
  • 质量流量Qm=213.3×1000=213,300 kg/h=213.3 t/h
• 误差控制：通过安装直管段与等电位接地，将年度误差从±15t降至±3t。

2. 案例二：某化工厂酸液计量

• 参数：D=0.3m，k=0.5，B=0.06T，ρ=1500kg/m³
• 计算：
  • 电动势E=1.8mV，体积流量Qv=(1.8×0.3)/(0.5×0.06)=18 m³/h
  • 质量流量Qm=18×1500=27,000 kg/h=27 t/h
• 误差控制：通过材质升级与在线校准，将月度误差从±2t降至±0.5t。

流量计算需通过电磁感应原理、体积流量转换、质量流量积分三步完成，其中安装规范与定期校准是控制误差的关键。随着物联网技术的发展，智能电磁流量计将集成更多自诊断与预测功能，推动流量计量向高精度、高可靠性方向演进。未来，结合边缘计算与AI算法，电磁流量计有望实现更精准的流量预测与异常预警，进一步提升工业过程管理与市政供水的智能化水平。
