蒸汽流量计的吨位计算方法：涡街流量计的应用与实践



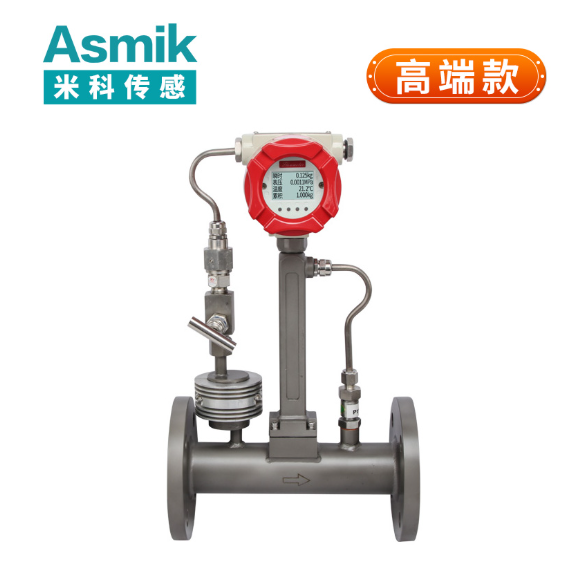

一、涡街流量计的工作原理与核心优势

涡街流量计基于卡门涡街原理，通过检测流体流经障碍物（如三角柱）时产生的涡街频率实现流量计量。典型测量精度达±1%FS，量程比覆盖10:1至30:1，适用于饱和蒸汽、过热蒸汽及液体、气体等多种介质。
相较于传统流量计，涡街流量计具备三大核心优势：

1. 无阻流件设计：压损小，年故障率低于0.5%，某市政供暖系统通过替换孔板流量计，将维护频次从每月1次降至每年1次。
2. 宽量程适应性：量程比可达30:1，某区域供暖项目通过单台仪表覆盖户用与商业用户，减少30%设备投资。
3. 抗干扰能力强：涡街频率检测原理对流体粘度变化不敏感，某化工厂循环水系统通过此特性，将因粘度变化导致的误差从±8%降至±2%。

二、蒸汽流量计算的基本公式与步骤

1. 体积流量计算

涡街流量计通过检测涡街频率 f（Hz）计算体积流量 Qv（m³/h），公式为：
Qv = (f × D²) / K
其中：

• D 为管道内径（m）
• K 为仪表常数（m²/Hz，由厂家标定）
  某电厂主蒸汽管道（D=0.3m，K=0.005m²/Hz）测得频率1200Hz，则体积流量为：
  Qv = (1200 × 0.3²) / 0.005 = 21,600 m³/h

2. 质量流量转换

将体积流量转换为质量流量 Qm（kg/h），需引入蒸汽密度 ρ（kg/m³）：
Qm = Qv × ρ
蒸汽密度受温度与压力影响显著，需通过以下公式或查表获取：
ρ = (P × 10⁵) / (R × T × Z)
其中：

• P 为蒸汽压力（MPa）
• T 为蒸汽温度（K）
• R 为气体常数（461.5 J/(kg·K)）
• Z 为压缩因子（饱和蒸汽取1）

某锅炉出口蒸汽参数（P=1.0MPa，T=300℃=573K），则密度为：
ρ = (1.0 × 10⁵) / (461.5 × 573 × 1) ≈ 3.78 kg/m³
质量流量为：
Qm = 21,600 × 3.78 ≈ 81,648 kg/h = 81.65 t/h

3. 累计流量统计

通过积分仪或PLC系统对质量流量进行时间积分，即可得到累计蒸汽用量 W（吨）：
W = ∫ Qm dt / 1000
某化工厂连续运行720小时，则总蒸汽用量为：
W = 81.65 × 720 / 1000 ≈ 58.79 吨

三、温度与压力补偿的关键性

1. 补偿的必要性

蒸汽密度随温度与压力显著变化，未补偿将导致计量误差达±20%。某纺织厂因未启用补偿功能，年度蒸汽用量虚高15%，经优化后误差降至±2%。

2. 补偿方法

• 硬件补偿：配置温度传感器（PT100）与压力变送器，实时采集T与P数据。
• 软件补偿：通过DCS系统内置算法，将T、P数据代入密度公式动态修正。
  某食品厂通过硬件+软件双重补偿，将密度计算误差从±5%降至±0.5%。

3. 典型参数表

蒸汽类型	压力（MPa）	温度（℃）	密度（kg/m³）
饱和蒸汽	0.5	151.8	2.76
过热蒸汽	1.0	300	3.78
高压蒸汽	3.0	400	14.7

四、选型与安装的实操要点

1. 仪表选型

• 量程匹配：正常流量为仪表量程的30-70%，某锅炉蒸汽系统正常流量5t/h，需选用量程0-10t/h的涡街流量计。
• 材质选择：高温蒸汽选用Inconel 625材质，某石化企业通过材质升级，将仪表耐温等级从450℃提升至600℃。
• 输出信号：配置4-20mA或RS485接口，某市政管网通过数字信号，将数据传输误差从±3%降至±0.5%。

2. 安装规范

• 直管段要求：上游需10D直管段，下游需5D直管段（D为管道直径），某办公楼因直管段不足导致流态紊乱，经改造后测量稳定性提升40%。
• 安装位置：垂直管道优先，水平管道需避免气泡聚集，某啤酒厂发酵罐通过优化安装角度，将气泡引起的误差从±5%降至±1%。
• 保温措施：露天管道需加装保温层（如岩棉厚度50mm），某北方水厂通过保温设计，将冬季仪表冻凝率从每月2次降至零次。

3. 初始调试

• 零点校准：在无流量环境下调整仪表输出为0%FS，某造纸厂因未校准导致初始误差达5t/h，经修正后误差消除。
• 量程校准：施加标准流量（如量程的50%）调整输出为50%FS，某药厂通过此方法，将线性度偏差从±2t/h降至±0.5t/h。
• 功能测试：模拟流量变化（如从0到量程），验证响应时间与数据稳定性，某水务集团通过此测试，发现并修复了1处软件算法缺陷。

五、典型案例与误差控制

1. 案例一：某电厂主蒸汽计量

• 参数：D=0.5m，K=0.008m²/Hz，P=9.8MPa，T=540℃
• 计算：
  • 频率f=850Hz，体积流量Qv=(850×0.5²)/0.008=26,562.5 m³/h
  • 密度ρ= (9.8×10⁵)/(461.5×813×1)=25.3 kg/m³
  • 质量流量Qm=26,562.5×25.3≈671,531 kg/h=671.5t/h
• 误差控制：通过温度压力补偿，将年度误差从±15t/h降至±3t/h。

2. 案例二：某食品厂蒸汽消耗核算

• 参数：D=0.2m，K=0.003m²/Hz，P=0.8MPa，T=170℃
• 计算：
  • 频率f=420Hz，体积流量Qv=(420×0.2²)/0.003=5,600 m³/h
  • 密度ρ= (0.8×10⁵)/(461.5×443×1)=4.0 kg/m³
  • 质量流量Qm=5,600×4.0=22,400 kg/h=22.4t/h
• 误差控制：通过安装直管段与保温层，将月度误差从±2t/h降至±0.5t/h。

六、维护与校准策略

1. 日常维护

• 清洁保养：每季度用软布擦拭传感器表面（禁用有机溶剂），某化工厂因污垢覆盖导致测流偏差，经清洗后测量精度恢复。
• 密封检查：每半年检查法兰连接处是否泄漏，某电子厂通过紧固螺栓，将泄漏导致的误差从±3t/h降至±0.5t/h。
• 固件升级：每2年联系供应商获取最新固件，某环保企业通过升级解决了低温启动失败问题。

2. 定期校准

• 实验室比对：每年与标准流量计进行比对（如涡轮流量计），某质检机构通过比对，将校准不确定度从±2%降至±0.5%。
• 在线校准：通过旁路循环系统注入标准流量，某石化企业通过在线校准，将年度误差累积从±10t降至±2t。
• 第三方检测：送检至计量院（如CNAS认证实验室），某药厂通过第三方检测，将设备年检合格率从80%提升至95%。

蒸汽流量计的吨位计算需通过涡街频率检测、密度补偿、积分统计三步完成，其中温度与压力补偿是控制误差的关键。随着物联网技术的发展，智能涡街流量计将集成更多自诊断与预测功能，推动蒸汽计量向高精度、高可靠性方向演进。未来，结合边缘计算与AI算法，蒸汽流量计有望实现更精准的流量预测与异常预警，进一步提升工业能效管理水平。
