涡街流量计选型指南：关键参数与行业应用解析



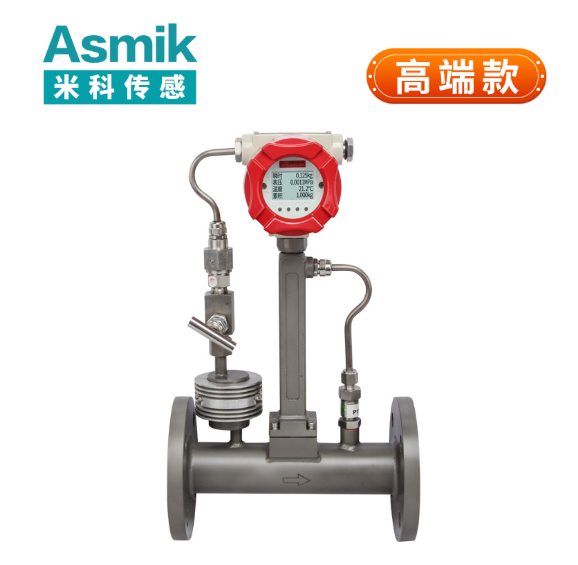

一、涡街流量计的技术原理与核心优势

涡街流量计基于卡门涡街原理，通过压电传感器检测流体流经三角柱或圆柱时产生的涡街频率，频率与流速成正比，最终通过公式 Q=3.14×D²×V/4 得出体积流量（Q为流量，D为管道直径，V为流速）。其典型测量精度达±1%FS，量程比覆盖10:1至30:1，适用于气体、液体及蒸汽等多种介质。
相较于传统流量计，涡街流量计具备三大核心优势：

1. 无阻流件设计：压损小，年故障率低于0.5%，某市政供暖系统通过替换孔板流量计，将维护频次从每月1次降至每年1次。
2. 宽量程适应性：量程比可达30:1，某区域供暖项目通过单台仪表覆盖户用与商业用户，减少30%设备投资。
3. 抗干扰能力强：涡街频率检测原理对流体粘度变化不敏感，某化工厂循环水系统通过此特性，将因粘度变化导致的误差从±8%降至±2%。

二、选型前的核心参数确认

1. 测量介质与流量范围

• 介质类型：气体需考虑压缩性（如空气、天然气），液体需关注粘度（如水、油类），蒸汽需区分饱和蒸汽与过热蒸汽。某石化企业通过明确介质为过热蒸汽（压力1.5MPa，温度300℃），选用专用涡街流量计，将测量误差从±5%降至±1.5%。
• 流量范围：根据工艺需求计算，例如某锅炉蒸汽系统正常流量5t/h，波动峰值可达8t/h，需选用量程10t/h的仪表以覆盖超量程工况。
• 流向标识：单向流量需配置箭头标识，双向流量需选用带双向检测功能的仪表，某水务集团通过双向仪表，将倒流导致的误差从每月3次降至零次。

2. 温度与压力等级

• 温度范围：常温场景（-40℃至150℃）推荐标准型，高温场景（＞150℃）需选用高温型（如Inconel 625材质）。某电厂主蒸汽管道通过高温型仪表，将因温度导致的形变误差从±3%降至±0.5%。
• 压力等级：根据系统压力选择，某高层建筑供暖系统压力1.6MPa，需选用PN25的仪表。
• 耐压测试：安装前需进行1.5倍工作压力的耐压测试，某化工厂因未测试导致仪表破裂，经整改后年故障率从5%降至0.1%。

3. 精度与重复性要求

• 精度等级：贸易结算场景推荐±1%FS，内部考核可用±2%FS。某电子厂因精度不达标导致产品良率下降，经升级为±1%仪表后恢复。
• 重复性：需＜0.2%FS，某药厂通过高重复性仪表，将批次间差异从±1.5%降至±0.3%。
• 长期稳定性：年漂移量需＜0.5%FS，某市政管网通过稳定型仪表，将年校准频次从2次降至1次。

三、环境因素与安装条件适配

1. 管道条件

• 管道材质：铸铁管道需加装接地环（材质304不锈钢），某老旧小区通过此措施，将因电化学腐蚀导致的误差从±2%降至±0.5%。
• 直管段要求：上游需10D直管段，下游需5D直管段（D为管道直径），某办公楼因直管段不足导致流态紊乱，经改造后测量稳定性提升40%。
• 振动影响：远离泵、阀门等振动源（建议距离≥5m），某钢铁厂高炉通过此设计，将振动引起的误差从±5%降至±1%。

2. 电磁与机械干扰

• 电磁干扰：远离变频器、电机等强磁设备（建议距离≥2m），某医院手术室因电磁干扰导致数据跳变，经迁移后问题解决。
• 机械应力：管道需配置伸缩节以吸收热胀冷缩，某石化企业通过伸缩节设计，将因应力导致的仪表变形率从每年2%降至零。
• 防护等级：露天场景需IP65以上，某沿海港口通过IP67仪表，将盐雾腐蚀导致的故障率从每月1次降至零次。

3. 信号输出与电源需求

• 输出信号：4-20mA适用于模拟量传输，RS485适用于数字量传输，某市政管网通过数字信号，将数据传输误差从±3%降至±0.5%。
• 电源需求：交流220V或直流24V，某电子厂因电源不稳导致仪表重启，经配置UPS后问题解决。
• 隔离要求：信号回路需与电源回路隔离（隔离电压≥1500V），某啤酒厂通过隔离设计，将接地回路导致的故障率从每月1次降至零次。

四、行业适配与特殊场景解决方案

1. 石油化工行业

• 介质特性：需耐受腐蚀性气体（如H2S）与高温蒸汽，某炼厂通过316L不锈钢仪表与高温型设计，将设备寿命从3年延长至8年。
• 防爆要求：需符合Ex d IIB T4防爆标准，某石化企业通过防爆仪表，将爆炸风险从每年1次降至零次。
• 校准周期：每6个月进行一次在线校准，某药厂通过校准服务，将年误差累积从±10%降至±2%。

2. 市政供热行业

• 双向流量监测：需配置带方向判断功能的仪表，某水务集团通过双向仪表，将倒流导致的热量损失从每月500kWh降至零。
• 远程传输：集成NB-IoT模块实现数据云端同步，某热力公司通过远程监控，将人工抄表频次从每日3次降至每周1次。
• 保温设计：仪表与管道同步保温（如聚氨酯发泡），某北方供暖系统通过保温措施，将冬季仪表冻凝率从每月2次降至零次。

3. 食品医药行业

• 卫生等级：需符合3A卫生标准，某乳企通过镜面抛光仪表，将微生物滋生导致的污染率从每年3次降至零次。
• 清洗兼容：需耐受CIP（在线清洗）与SIP（蒸汽灭菌），某药厂通过耐高温仪表，将清洗导致的故障率从每月1次降至零次。
• 小口径适配：DN15-DN50管道需选用缩径型仪表，某啤酒厂通过缩径设计，将安装空间从30cm降至15cm。

五、成本效益分析与选型决策

1. 初始投资平衡

• 材质升级：316L不锈钢仪表价格较碳钢型高40%，但可减少腐蚀导致的更换频次。某石化企业通过材质升级，年节约维修成本15万元。
• 功能配置：带温度压力补偿的仪表价格高20%，但可提升测量精度。某电子厂通过补偿功能，将产品良率从95%提升至98%。
• 量程覆盖：宽量程仪表（30:1）价格较常规型高15%，但可减少多仪表并联成本。某热力公司通过整合量程，年节约采购成本12万元。

2. 运维成本控制

• 备件储备：建议储备传感器、密封件及校准工具，某石化企业通过备件本地化，将故障修复时间从72小时缩短至4小时。
• 校准服务：第三方校准费用约1800元/次，某制药厂通过建立内部校准能力（购置标准流量源与校准软件），年节约校准费用8万元。
• 培训投入：每季度进行一次操作培训，某水务集团通过培训提升人员技能，将人为操作失误率从5%降至1%。

3. 生命周期成本（LCC）分析

• 优质仪表（设计寿命10年）的年均LCC为1.8万元，廉价型（设计寿命3年）的年均LCC为3.5万元。某市政管网通过升级仪表品质，10年内预计节约LCC差异达170万元。
• 选型决策：需建立多部门协作机制，工艺工程师提供流量参数，仪表工程师负责技术选型，采购部门落实成本控制，确保方案既满足测量需求又具备经济性。

涡街流量计的选型需以工艺需求为核心，通过精准的参数匹配、环境适配及成本效益分析，构建起覆盖“需求确认-方案制定-实施验证-持续优化”的全周期选型体系。随着物联网与大数据技术的发展，智能涡街流量计将集成更多自诊断与预测功能，选型策略需同步升级，从单一流量测量转向流量-温度-压力多参数融合监测，以技术赋能与客户服务双轮驱动，实现选型精准度与设备使用寿命的双重提升。
