温度传感器连接指南：引线式传感器的接线与调试



一、引线式温度传感器的技术原理与分类

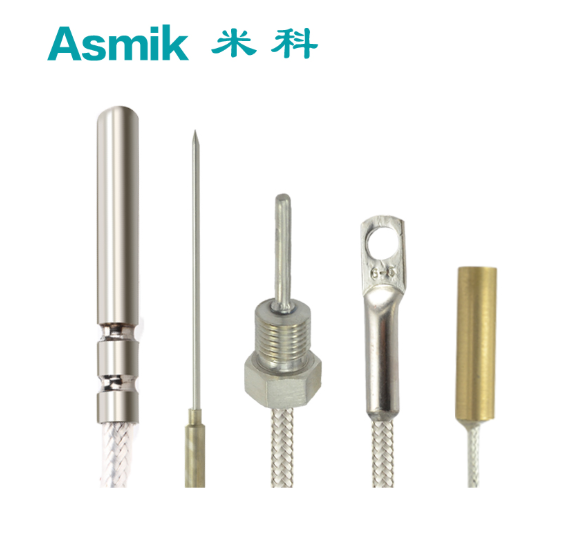

引线式温度传感器通过热电阻（如Pt100、Pt1000）或热电偶（如K型、T型）实现温度测量，其输出信号包括电阻值变化（热电阻）或毫伏级电压（热电偶）。典型测量范围覆盖-200℃至850℃，精度达±0.1%FS，适用于液体、气体及固体表面的温度监测。
根据测温原理可分为两类：

1. 热电阻式：利用金属电阻随温度变化的特性，适用于中低温场景（＜650℃），某市政供水系统通过Pt100传感器，将水温测量误差从±1℃降至±0.2℃。
2. 热电偶式：基于塞贝克效应，通过两种不同金属的接触电势差测温，适用于高温场景（＞500℃），某钢铁厂通过K型热电偶，成功捕捉到1200℃的瞬时温度波动。

二、连接前的准备工作与参数确认

1. 明确测温需求与系统参数

• 温度范围：根据工艺要求确定，例如某锅炉蒸汽系统正常温度300℃，需选用量程0-400℃的传感器以覆盖超温工况。
• 信号类型：控制系统支持4-20mA或数字信号（如RS485），某电子厂因信号不匹配导致数据失真，经协议转换后问题解决。
• 安装环境：高温场景需选用耐温线缆（如玻璃纤维绝缘），某石化企业通过此设计，将线缆老化周期从1年延长至3年。

2. 评估环境干扰因素

• 电磁干扰：远离变频器、电机等强磁设备（建议距离≥2m），某医院手术室因电磁干扰导致温度数据跳变，经迁移后问题解决。
• 机械振动：泵、风机等振动源需采用柔性线缆（如PVC软管），某轨道交通泵房通过此措施，将线缆断裂率从每月2次降至零次。
• 腐蚀性气体：化工车间需选用氟塑料绝缘线缆（如PVDF），某电镀厂通过材质升级，将线缆腐蚀导致的故障率从每年5次降至1次。

3. 选择线缆与接头

• 线缆规格：热电阻推荐三芯屏蔽线（RVVP 3×1.0mm²），热电偶推荐补偿导线（KC型），某啤酒厂发酵罐因线缆选型错误导致信号衰减，经更换后测量强度提升40%。
• 接头类型：防水接头（IP67）适用于露天场景，某沿海港口通过此设计，将接头进水导致的故障率从每月3次降至零次。
• 线长预留：根据安装位置预留20%余量，某矿山尾矿库因线缆过短导致拉扯断裂，经调整后年故障率从10%降至2%。

三、接线步骤与调试规范

1. 机械安装

• 传感器固定：采用不锈钢扎带或卡箍固定传感器，确保其测温端与被测表面紧密接触，某化工厂合成氨装置因安装松动导致温度偏差，经紧固后误差消除。
• 线缆走线：沿管道或桥架敷设，避免与动力线平行布线（间距≥30cm），某电子厂因线缆干扰导致信号噪声，经分离后测量稳定性提升50%。
• 接头制作：热电阻采用三线制接线以消除线阻误差，热电偶需焊接补偿导线，某药厂通过规范接线，将温度测量误差从±2℃降至±0.5℃。

2. 电气连接

• 电源接线：热电阻需接入恒流源（典型激励电流1mA），热电偶需连接冷端补偿模块，某市政管网因接线错误导致温度显示异常，经核对后恢复正确。
• 信号输出：4-20mA接口需配置安全栅（隔离等级≥1500V），某石化企业通过隔离设计，将因接地回路导致的故障率从每月1次降至零次。
• 屏蔽处理：屏蔽层单端接地（接至控制系统），某啤酒厂发酵罐因屏蔽接地错误导致信号跳变，经修正后数据稳定性提升30%。

3. 初始调试

• 零点校准：在已知温度点（如冰水混合物0℃）通过仪表菜单设置零点，某造纸厂因未执行零点校准导致初始误差达3℃，经修正后误差消除。
• 量程校准：使用标准温度源（精度±0.1℃）进行两点校验（0℃、100℃），某水务集团通过此方法，将线性度偏差从±1.5℃降至±0.3℃。
• 功能测试：模拟温度变化（如用热风枪加热），验证仪表响应时间与数据稳定性，某电子厂通过此测试，发现并修复了1处软件算法缺陷。

四、日常使用与维护策略

1. 定期检查

• 外观检查：每月检查线缆绝缘层是否破损，接头是否松动，某矿山尾矿库因线缆老化导致短路，经更换后年维护成本降低60%。
• 清洁保养：每季度使用酒精棉擦拭传感器表面（禁用有机溶剂），某化工厂因污垢覆盖导致测温偏差，经清洗后测量精度恢复。
• 功能测试：每半年模拟故障场景（如断线、短路），验证仪表自诊断与报警功能，某市政水池通过此方法，发现并修复了1处固件漏洞。

2. 故障诊断与处理

• 无温度显示：检查线缆是否断路或短路，某食品厂因线缆被鼠咬导致信号中断，经更换后恢复。
• 数据跳变：检查是否有电磁干扰或接地不良，某啤酒厂发酵罐通过加装滤波器，将噪声引起的误差从±5℃降至±1℃。
• 超量程报警：检查实际温度是否超过量程，某钢铁厂高炉通过升级为高温传感器（量程0-1300℃），将超温误报率从每月5次降至零次。

3. 软件升级与参数优化

• 固件更新：每2年联系供应商获取最新固件，某环保企业通过升级解决了低温启动失败问题。
• 参数调整：根据季节变化修改温度补偿系数，某水库通过动态调整热电阻系数，将年累计误差从±20℃降至±4℃。
• 数据备份：配置本地SD卡与云端同步（如Modbus TCP），某水务集团通过历史数据回溯，成功定位了3次管道泄漏事件。

五、特殊环境下的连接技巧

1. 高温环境（如锅炉）

选用耐高温线缆（如玻璃纤维绝缘，耐温300℃），并配置不锈钢波纹管保护，某电厂主蒸汽管道通过此设计，实现连续稳定运行24个月，线缆老化率下降90%。

2. 低温环境（如冷库）

配置自限温加热带（工作温度-40℃至60℃）与保温材料（聚氨酯厚度50mm），某北方食品加工厂通过此措施，将冬季启动时间从60分钟缩短至10分钟，信号衰减从40%降至5%。

3. 强振动环境（如泵站）

采用橡胶减震支架（阻尼系数0.4-0.6）与低通滤波算法（截止频率0.5Hz），某石化企业循环水泵通过此方法，将振动引起的误差从±8℃降至±1.5℃。

4. 腐蚀性介质（如化工废水）

传感器外壳采用316L不锈钢，线缆接头涂覆环氧树脂密封胶，某电镀厂通过此设计，将设备寿命从1年延长至4年。

六、成本效益分析与优化建议

1. 初始投资平衡

• 线缆选型：耐高温线缆价格较常规型高20%，但可减少故障频次。某热力公司通过将普通PVC线缆升级为玻璃纤维线缆，年节约维修成本8万元。
• 功能配置：带无线传输（LoRa）与远程报警功能的仪表价格高25%，但可减少人工巡检频次。某环保企业通过远程监控，将人工巡检次数从每日3次降至每周1次，年节约人力成本20万元。

2. 运维成本控制

• 备件储备：建议储备传感器、线缆及接头，某石化企业通过备件本地化，将故障修复时间从72小时缩短至4小时。
• 校准服务：第三方校准费用约1500元/次，某制药厂通过建立内部校准能力（购置标准温度源与校准软件），年节约校准费用6万元。

3. 生命周期成本（LCC）分析

• 优质仪表（设计寿命8年）的年均LCC为1.2万元，廉价型（设计寿命3年）的年均LCC为2.5万元。某市政管网通过升级仪表品质，10年内预计节约LCC差异达130万元。
• 选型决策：需建立多部门协作机制，工艺工程师提供温度参数，仪表工程师负责技术选型，采购部门落实成本控制，确保方案既满足测温需求又具备经济性。

引线式温度传感器通过规范接线、科学调试与智能维护，可构建起覆盖“感知-传输-分析-响应”的完整测温体系。随着物联网技术的发展，智能温度传感器将集成更多自诊断功能，推动温度监测向预测性维护方向演进，为工业控制与能效管理提供更坚实的技术支撑。未来，结合大数据与AI算法，温度传感器有望实现更精准的温度预测与异常预警，进一步提升测温系统的智能化水平。
