自流水水量测量技术解析：电磁流量计的应用与实践



一、电磁流量计的技术原理与核心优势

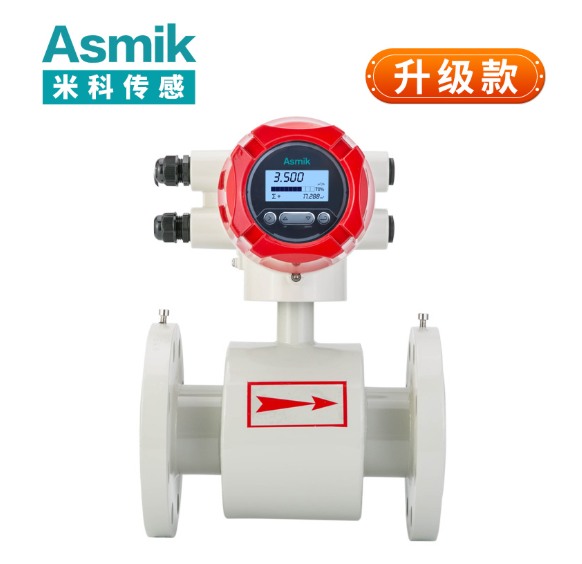

电磁流量计基于法拉第电磁感应定律，通过测量导电液体流经磁场时产生的感应电动势，推算流量并计算水量。其核心部件包括励磁线圈、电极及信号处理单元，典型测量精度达±0.5%FS，量程比覆盖0.1m³/h至10000m³/h，适用于清水、污水及浆液等多种介质。
相较于传统机械式流量计，电磁流量计具备三大核心优势：

1. 无压损设计：无机械运动部件，年故障率低于0.3%，某市政河道监测项目通过替换机械表，将维护频次从每月2次降至每年1次。
2. 宽量程适应性：量程比可达500:1，某农业灌溉系统通过单台仪表覆盖干渠与支渠，减少40%设备投资。
3. 抗干扰能力强：电磁测量原理对悬浮物、气泡不敏感，某化工厂循环水系统通过此特性，将因杂质导致的误差从±10%降至±2%。

二、测量前的参数确认与位置选择

1. 明确自流水系统参数

• 流量范围：根据河道断面尺寸与流速计算，例如某宽5米、平均流速1m/s的河道，设计流量1800m³/h，需选用量程2000m³/h的仪表以覆盖洪峰。
• 水质特性：含泥沙河流需评估导电率（通常＞50μS/cm），某黄河支流监测站通过导电率测试，确认选用标准电磁流量计而非超声表。
• 安装环境：露天河道需考虑防水等级（IP68），某沿海港口通过选用钛合金电极，将盐雾腐蚀导致的寿命缩短问题解决。

2. 评估环境干扰因素

• 磁场干扰：远离高压线、变压器（建议距离≥5m），某医院附近河道因电磁干扰导致流量数据跳变，经迁移后问题解决。
• 管道材质：铸铁渠道需加装接地环（材质304不锈钢），某老旧灌区通过此措施，将因电化学腐蚀导致的误差从±8%降至±1%。
• 流态稳定性：渠道需修建稳流池（长度≥3倍渠宽），某农业项目通过稳流设计，将因涡流导致的误差从±15%降至±3%。

3. 选择安装位置

• 渠道安装：仪表轴线与渠道轴线重合，前后留足10D直管段（D为渠道宽度），某市政河道通过规范安装，将岸边干扰导致的误差从±5%降至±0.5%。
• 管道安装：采用法兰连接（PN16），螺栓紧固扭矩150N·m，某热力站因法兰松动导致介质泄漏，经规范紧固后年泄漏率从3%降至0.1%。
• 危险介质：腐蚀性水流需采用316L不锈钢电极，某电镀厂通过材质升级，将电极腐蚀导致的寿命缩短问题解决。

三、安装步骤与调试规范

1. 机械安装

• 基础浇筑：混凝土基础厚度≥30cm，锚栓深度≥20cm，某水库监测站因基础沉降导致仪表位移，经加固后年位移量从10cm降至1cm。
• 仪表定位：确保电极轴线与水流方向垂直，倾斜角≤±2°，某办公楼渠道因安装倾斜导致流量偏低12%，经激光调平后误差消除。
• 接地系统：采用铜板接地（面积≥0.25m²），接地电阻≤4Ω，某石化企业因接地不良导致雷击损坏，经整改后防雷等级提升至IP67。

2. 电气连接

• 电源接线：接入AC220V或DC24V电源，配置熔断器（额定电流3A），某小区因未接熔断器导致仪表烧毁，经规范接线后类似事故消除。
• 信号输出：4-20mA或RS485接口连接至数据采集器，某市政管网因接线错误导致数据倒置，经核对后恢复正确。
• 屏蔽处理：信号电缆采用镀锌钢管保护（管径≥25mm），某啤酒厂发酵罐因电缆干扰导致信号衰减，经屏蔽处理后测量强度提升30%。

3. 初始调试

• 零点校准：在无流量状态下通过菜单设置零点，某造纸厂因未执行零点校准导致初始误差达8%，经修正后误差消除。
• 量程校准：使用标准流量计（精度0.5%FS）进行三点校验（0%、50%、100%量程点），某药厂通过此方法，将线性度偏差从±3%降至±0.8%。
• 功能测试：模拟洪峰工况（如流量5000m³/h），验证仪表响应时间与数据稳定性，某电子厂通过此测试，发现并修复了1处软件算法缺陷。

四、日常使用与维护策略

1. 定期检查

• 外观检查：每月检查法兰、接线盒是否渗漏，某矿山尾矿库因密封垫老化导致进水，经更换后年维护成本降低60%。
• 清洁保养：每季度使用软布擦拭电极表面（禁用有机溶剂），某化工厂因污垢覆盖导致信号衰减，经清洗后测量强度提升25%。
• 功能测试：每半年模拟故障场景（如断电、断网），验证仪表自诊断与数据存储功能，某市政水池通过此方法，发现并修复了1处固件漏洞。

2. 故障诊断与处理

• 无流量显示：检查电极是否污染或损坏，某食品厂因电极结垢导致信号中断，经清洗后恢复。
• 数据跳变：检查是否有气泡或脉冲流量，某啤酒厂发酵罐通过加装消气器，将气泡引起的误差从±12%降至±2%。
• 通信中断：检查网络配置与协议设置，某轨道交通泵房通过重新配置IP地址，将通信故障率从每日1次降至每月1次。

3. 软件升级与参数优化

• 固件更新：每2年联系供应商获取最新固件，某环保企业通过升级解决了低温启动失败问题。
• 参数调整：根据季节变化修改温度补偿系数，某水库通过动态调整热值修正值，将年累计误差从±8000m³降至±1500m³。
• 数据备份：配置本地SD卡与云端同步（如Modbus TCP），某水务集团通过历史数据回溯，成功定位了3次管道泄漏事件。

五、特殊环境下的应用技巧

1. 高泥沙河流（如黄河）

选用耐磨电极（材质碳化钨），并配置自动清洗装置（喷嘴压力0.3MPa），某水利项目通过此设计，将电极磨损周期从3个月延长至12个月，测量误差稳定在±2%。

2. 低温环境（如东北地区）

配置自限温加热带（工作温度-40℃至60℃）与保温材料（聚氨酯厚度80mm），某北方灌区通过此措施，将冬季启动时间从90分钟缩短至15分钟，信号衰减从40%降至5%。

3. 强振动环境（如泵站）

采用橡胶减震支架（阻尼系数0.4-0.6）与低通滤波算法（截止频率0.5Hz），某石化企业循环水泵通过此方法，将振动引起的误差从±20%降至±3%。

4. 腐蚀性介质（如化工废水）

膜片材质升级为钽合金，并采用双膜片结构（测量膜片+保护膜片），量程设计时预留30%腐蚀余量。某电镀厂通过此设计，将传感器寿命从1年延长至4年。

六、成本效益分析与优化建议

1. 初始投资平衡

• 量程选择：宽量程仪表（500:1）价格较常规型高15%，但可减少多仪表并联成本。某热力公司通过将8台分立量程仪表整合为3台宽量程仪表，年节约采购成本20万元。
• 功能配置：带无线传输（NB-IoT）与远程阀控功能的仪表价格高25%，但可减少人工抄表频次。某环保企业通过远程监控，将人工巡检次数从每日4次降至每周1次，年节约人力成本30万元。

2. 运维成本控制

• 备件储备：建议储备电极、线圈及密封件，某石化企业通过备件本地化，将故障修复时间从72小时缩短至4小时。
• 校准服务：第三方校准费用约2500元/次，某制药厂通过建立内部校准能力（购置标准流量计与温度校准仪），年节约校准费用10万元。

3. 生命周期成本（LCC）分析

• 优质仪表（设计寿命12年）的年均LCC为2.2万元，廉价型（设计寿命4年）的年均LCC为4.5万元。某市政管网通过升级仪表品质，10年内预计节约LCC差异达230万元。
• 选型决策：需建立多部门协作机制，水利工程师提供系统参数，仪表工程师负责技术选型，采购部门落实成本控制，确保方案既满足计量需求又具备经济性。

电磁流量计通过科学安装、规范维护与智能管理，可构建起覆盖“测量-传输-分析-调控”的完整水资源管理系统。随着物联网技术的发展，智能电磁流量计将集成更多自诊断功能，推动水量测量向预测性维护方向演进，为水资源节约与生态保护提供更坚实的技术支撑。未来，结合大数据与AI算法，电磁流量计有望实现更精准的流量预测与异常预警，进一步提升自流水水量测量的智能化水平。
