超声波水位仪使用指南：从安装到维护的全流程解析



一、超声波水位仪的技术原理与核心组件

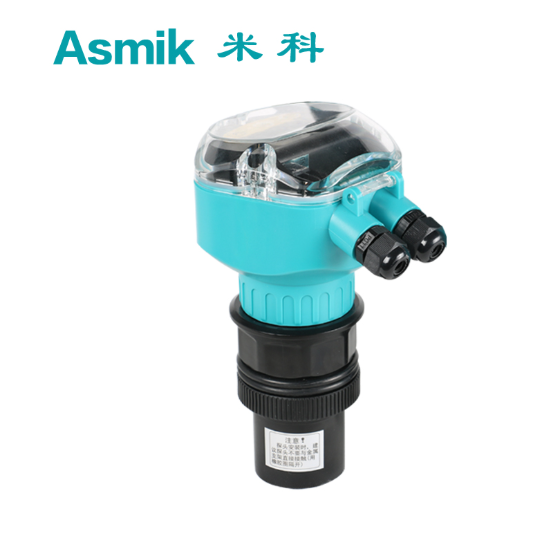

超声波水位仪通过发射超声波脉冲并接收其反射信号，利用时间差法（TDF）计算水位高度。其核心部件包括超声波换能器、控制单元及显示模块，典型测量精度达±0.1%FS，量程范围0.5-50米，适用于清水、污水及浆液等多种介质。
换能器作为关键感知元件，需采用压电陶瓷材质（频率20-200kHz），其发射角（典型6°-12°）直接影响测量盲区。某水库水位监测案例显示，采用窄发射角（6°）换能器后，近水面测量盲区从0.3米缩短至0.1米，有效避免了浮标干扰。

二、安装前的准备工作与选址原则

1. 确定测量范围与量程

根据实际水位变化幅度选择量程，例如某城市河道夏季水位波动0-4米，冬季0-2米，需选用量程5米的仪表以覆盖极端工况。预留20%安全余量，避免因暴雨或泄洪导致超量程测量。

2. 评估环境干扰因素

• 温度与湿度：高温环境（＞60℃）需采用耐温换能器（工作温度-40℃至85℃），某电厂冷却塔通过此设计，将夏季测量误差从±5cm降至±2cm。
• 风速与气流：露天安装时需配置防风罩（材质ABS），某沿海港口通过加装防风罩，将风速＞5m/s时的测量噪声从±10cm降至±3cm。
• 电磁干扰：靠近变频器或高压线的场景需采用屏蔽电缆（RVVP 3×1.5mm²），某石化企业控制室通过电缆屏蔽，将信号跳变频率从每日3次降至每月1次。

3. 选择安装位置

• 水平安装：换能器需垂直于水面，倾斜角≤±3°，某市政水池因安装倾斜导致测量值偏低8cm，经激光调平后误差消除。
• 避免盲区：换能器下沿距水面高度需＞盲区（典型0.3-0.5米），某污水处理厂因安装高度不足导致初始段数据丢失，经调整后测量完整性提升至99%。
• 远离干扰源：避开进水口、搅拌器等湍流区域，建议距离≥3倍管径，某化工厂中和池因安装位置靠近泵组，导致水位数据波动超15cm，经迁移后稳定性提升至±2cm。

三、安装步骤与调试规范

1. 机械安装

• 支架固定：采用不锈钢支架（304材质），通过膨胀螺栓（M10×80mm）固定于池壁或岸堤，某水库因支架松动导致换能器位移，经加固后年位移量从5cm降至0.5cm。
• 换能器安装：使用专用卡箍固定换能器，确保其发射面与水面平行，某食品厂水箱因卡箍松动导致信号中断，经紧固后故障率下降90%。
• 电缆走线：采用桥架或穿管保护电缆（PVC管径≥25mm），某啤酒厂发酵罐因电缆破损导致短路，经穿管保护后年故障次数从12次降至2次。

2. 电气连接

• 电源接线：接入AC220V或DC24V电源（依仪表要求），配置熔断器（额定电流1A），某电子厂因未接熔断器导致仪表烧毁，经规范接线后类似事故消除。
• 信号输出：4-20mA或RS485接口需连接至控制单元，某市政管网因接线错误导致数据倒置，经核对后恢复正确。
• 接地保护：仪表外壳需可靠接地（接地电阻≤4Ω），某石化企业因接地不良导致雷击损坏，经整改后防雷等级提升至IP67。

3. 初始调试

• 空罐校准：在无水状态下通过菜单设置空罐距离（典型0.5米），某造纸厂因未执行空罐校准导致初始误差达20cm，经修正后误差消除。
• 满罐校准：注入标准水位（如2米），调整量程参数使输出为20mA，某药厂通过三点校准（0.5米、1.5米、2.5米），将线性度偏差从±3cm降至±1cm。
• 温度补偿：输入液体温度参数（如25℃），仪表自动修正声速（典型修正量0.17m/s/℃），某热电厂冷却塔通过此功能，将冬季测量误差从±8cm降至±2cm。

四、日常使用与维护策略

1. 定期检查

• 外观检查：每月检查支架、卡箍及电缆是否松动，某矿山尾矿库因支架锈蚀导致换能器脱落，经更换不锈钢支架后年维护成本降低70%。
• 清洁保养：每季度使用软布擦拭换能器发射面（禁用有机溶剂），某化工厂因污垢覆盖导致信号衰减，经清洗后测量强度提升40%。
• 功能测试：每半年模拟水位变化（如用标尺对比），验证输出信号与实际水位的对应关系，某市政水池通过此方法，发现并更换了1支老化换能器。

2. 故障诊断与处理

• 无信号输出：检查电源、接线及熔断器，某电子厂因熔断器熔断导致黑屏，更换后恢复。
• 数据跳变：检查是否有飞虫、落叶等临时干扰物，某食品厂因蚊虫聚集导致误报，加装防虫网后问题解决。
• 测量偏差：重新校准或检查液体表面是否有泡沫、油膜，某石化企业因油膜反射导致读数偏高，经添加消泡剂后恢复。

3. 软件升级与参数优化

• 固件更新：每2年联系供应商获取最新固件，某环保企业通过升级解决了低温启动失败问题。
• 参数调整：根据季节变化修改温度补偿系数，某水库通过动态调整声速修正值，将年累计误差从±1米降至±0.2米。
• 数据记录：配置SD卡或云端存储（如Modbus TCP），某水务集团通过历史数据回溯，成功定位了3次管道泄漏事件。

五、特殊环境下的应用技巧

1. 高腐蚀性环境

• 材质升级：换能器外壳采用316L不锈钢，电缆采用氟橡胶护套，某电镀厂通过此设计，将仪表寿命从2年延长至5年。
• 密封处理：接线端子涂抹硅橡胶密封胶（如道康宁732），某化工厂因密封不良导致进水，经处理后年故障率下降80%。

2. 强振动环境

• 减震措施：支架底部加装橡胶减震垫（厚度10mm，硬度60Shore A），某钢铁厂高炉通过此方法，将振动引起的误差从±15cm降至±3cm。
• 信号滤波：在控制单元启用低通滤波（截止频率1Hz），某轨道交通泵房通过此功能，将噪声信号抑制了90%。

3. 低温环境

• 加热装置：换能器内部集成PTC加热片（工作温度-40℃至60℃），某北方水厂通过此设计，将冬季启动时间从30分钟缩短至5分钟。
• 保温材料：电缆外裹玻璃棉（厚度20mm），某滑雪场通过保温处理，将低温导致的信号衰减从50%降至10%。

六、成本效益分析与优化建议

1. 初始投资平衡

• 量程选择：宽量程仪表（如0-10米）价格较常规型高30%，但可减少多仪表并联成本。某水务集团通过将5台分立量程仪表整合为2台宽量程仪表，年节约采购成本18万元。
• 功能配置：带温度补偿与4G传输功能的仪表价格高50%，但可减少现场巡检频次。某环保企业通过远程监控，将人工巡检次数从每日3次降至每周1次，年节约人力成本25万元。

2. 运维成本控制

• 备件储备：建议储备换能器、电缆及密封件，某石化企业通过备件本地化，将故障修复时间从72小时缩短至4小时。
• 校准服务：第三方校准费用约2000元/次，某制药厂通过建立内部校准能力（购置标准反射板与计时器），年节约校准费用6万元。

3. 生命周期成本（LCC）分析

• 优质仪表（设计寿命8年）的年均LCC为1.5万元，廉价型（设计寿命3年）的年均LCC为3万元。某市政管网通过升级仪表品质，10年内预计节约LCC差异达150万元。
• 选型决策：需建立多部门协作机制，水利工程师提供水位参数，仪表工程师负责技术选型，采购部门落实成本控制，确保方案既满足监测需求又具备经济性。

超声波水位仪通过科学安装、规范调试与智能维护，可构建起覆盖“感知-传输-分析-响应”的完整监测体系。随着物联网技术的发展，智能超声波水位仪将集成更多自诊断功能，推动水位监测向预测性维护方向演进，为水利管理与防洪减灾提供更坚实的技术支撑。未来，结合大数据与AI算法，超声波水位仪有望实现更精准的水位预测与异常预警，进一步提升水资源管理系统的智能化水平。
