压差变送器量程计算与技术实践



一、压差变送器的工作原理与量程定义

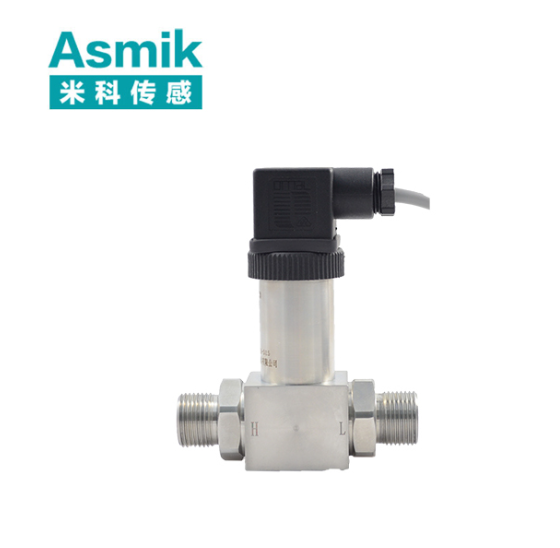

压差变送器基于流体静力学原理，通过两侧压力传感器测量高压端（H）与低压端（L）的压力差（ΔP=PH-PL），并将其转换为标准电信号（如4-20mA或数字协议）。量程指变送器可测量的最大压力差范围（ΔPmax），典型量程比可达100:1，适用于从微差压（如10Pa）到高压差（如10MPa）的宽范围测量。
量程选择需平衡测量精度与设备寿命：过量程设计（如选用ΔPmax=50kPa的仪表测量实际ΔP=10kPa的场景）会导致分辨率下降；欠量程设计（如ΔPmax=20kPa的仪表测量ΔP=30kPa）则可能损坏传感器。某化工厂循环水系统曾因量程选择不当，导致变送器频繁超限报警，经重新计算后故障率下降90%。

二、量程计算的核心参数与步骤

1. 确定测量目标与工艺条件

明确压差变送器的应用场景：流量测量需结合伯努利方程（Q=K√ΔP），液位测量需根据液体密度（ΔP=ρgh），密度测量则需建立ΔP与ρ的线性关系。某啤酒厂发酵罐液位监测案例中，通过ΔP=ρgh（ρ=1020kg/m³，h=5m）计算得出理论ΔP=50kPa，实际选用量程60kPa的变送器以预留安全余量。

2. 评估过程压力与温度

工作压力需覆盖正常操作与异常工况：某钢厂高炉风量测量场景中，正常ΔP=8kPa，但考虑到炉况波动，最终选用ΔPmax=15kPa的仪表。温度影响需通过材质升级（如高温型传感器采用Inconel 625）或温度补偿算法（典型补偿范围±0.1%FS/℃）解决。

3. 考虑介质特性与安装方式

腐蚀性介质（如盐酸）需采用哈氏合金C276膜片，粘稠介质（如浆液）需加大膜片直径（典型φ50mm）以防止堵塞。安装方式影响量程计算：水平管道流量测量需满足前10D后5D直管段要求，垂直管道则需调整量程系数（如顶部安装时量程扩大1.2倍）。

三、量程计算的实战案例

案例1：化工厂蒸汽流量测量

工艺参数：蒸汽压力1.2MPa，温度250℃，管道DN200，正常流量80t/h（对应ΔP=12kPa）。
计算步骤：

1. 根据蒸汽表查得250℃、1.2MPa下蒸汽密度ρ=6.8kg/m³；
2. 流量公式Q=K√ΔP，其中K= (πD²/4)√(2ρ⁻¹)；
3. 代入数据得K= (π×0.2²/4)√(2/6.8)≈0.032；
4. 正常流量对应ΔP= (Q/K)²= (80/0.032)²≈12kPa；
5. 考虑20%安全余量，最终选用量程0-15kPa的变送器。

案例2：市政水厂滤池液位监测

工艺参数：滤池高度4m，清水密度1000kg/m³，正常液位3m（对应ΔP=ρgh=1000×9.81×3≈29.4kPa）。
计算步骤：

1. 考虑滤料膨胀高度0.5m，量程需覆盖0-4.5m；
2. ΔPmax=1000×9.81×4.5≈44.1kPa；
3. 选用量程0-50kPa的变送器，并配置4-20mA输出；
4. 通过HART协议远程调整量程下限至5kPa（避免滤料压实期误报警）。

四、量程调整与校准规范

1. 现场量程修正

当工艺条件变化时（如蒸汽参数调整），需通过手持终端或上位机软件修改量程参数。某电子厂纯水系统因扩产导致流量增加30%，经将量程从0-10kPa调整至0-15kPa后，测量精度恢复至±1%FS。

2. 校准流程

校准需使用标准压力源（精度0.05%FS）进行三点校验：0%、50%、100%量程点分别施加0kPa、7.5kPa、15kPa压力，调整零点与量程电位器使输出为4mA、12mA、20mA。某制药厂通过每月校准，将量程漂移控制在±0.5%FS以内。

3. 故障诊断

量程相关故障包括：输出信号超限（检查实际ΔP是否超过量程）、线性度偏差（重新校准或更换传感器）、零点漂移（检查温度影响或膜片污染）。某石化企业催化裂化装置因膜片结焦导致量程下限偏移，经清洗后恢复。

五、特殊环境下的量程设计策略

1. 高压差场景（如油气管道）

选用量程0-10MPa的变送器，膜片厚度增加至2mm，并配置泄压阀防止过压。某长输管道通过此设计，将量程安全性提升至PFD（故障平均概率）＜10⁻⁴。

2. 微差压场景（如洁净室）

采用量程0-100Pa的变送器，膜片直径缩小至φ10mm，并配置阻尼装置（时间常数0.5s）抑制气流波动。某半导体工厂通过此措施，将测量噪声从±5Pa降至±2Pa。

3. 腐蚀性介质场景（如电解液）

膜片材质升级为钽合金，并采用双膜片结构（测量膜片+保护膜片），量程设计时预留30%腐蚀余量。某电镀厂通过此设计，将变送器寿命从2年延长至5年。

六、成本效益分析与量程优化

1. 初始投资平衡

宽量程变送器（100:1）价格较常规型高20%，但可减少多仪表并联成本。某热电厂通过将5台量程分立的变送器整合为2台宽量程仪表，年节约采购成本12万元。

2. 运维成本控制

量程适配可降低校准频次：某水务集团通过将量程与工艺参数精准匹配，将校准周期从每季度一次延长至每半年一次，年节约校准费用8万元。

3. 生命周期成本（LCC）分析

优质压差变送器（设计寿命8年）的年均LCC为1.2万元，廉价型（设计寿命3年）的年均LCC为2.5万元。某化工园区通过升级量程设计，10年内预计节约LCC差异达130万元。
压差变送器的量程计算需兼顾工艺需求、设备寿命与经济性，通过科学计算、精准校准与特殊环境适配，可构建起覆盖“设计-安装-运维”的全周期量程管理体系。随着智能传感器技术的发展，具备自诊断与自适应功能的压差变送器将进一步简化量程配置流程，推动过程控制向更高效、更精准的方向演进。未来，结合数字孪生与AI算法，压差变送器有望实现量程的动态优化与故障的预测性维护，为工业智能化转型提供更坚实的技术支撑。
