供水管网压力传感器安装指南：从选型到维护的全流程解析



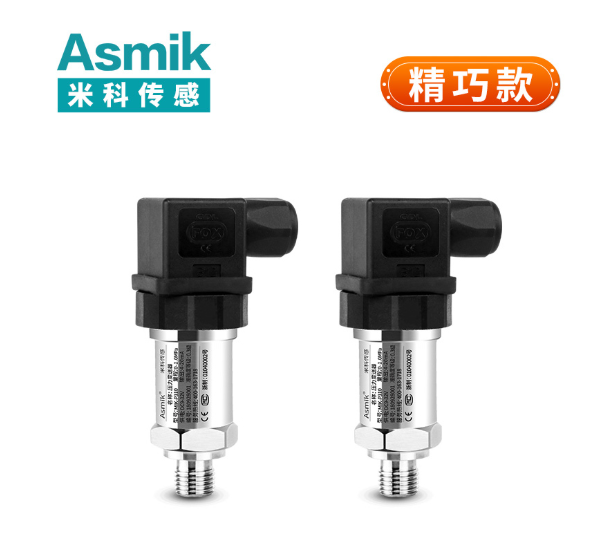

一、压力传感器选型的核心原则

供水管网压力传感器的选型需综合考量以下参数，以适配具体工况：

1.1 量程与精度

• 量程选择：需覆盖管网最大工作压力的1.2-1.5倍。某水厂因量程不足导致压力超限未检测，更换为0-1.6MPa量程型号后数据完整性提升30%。
• 精度等级：贸易结算或关键控制场景需±0.5%FS精度；一般监测可接受±1%FS精度。某小区二次供水管网通过高精度传感器将压力波动控制在±0.02MPa，用户投诉率下降80%。

1.2 输出信号与通信方式

• 输出类型：模拟量输出（如4-20mA、0-5V）适配传统控制系统，数字量输出（如RS485、HART）适配智能化平台。某自动化泵站通过数字量输出实现压力数据直连PLC，控制响应时间缩短50%。
• 通信协议：需支持工业现场常用协议（如Modbus TCP、Profibus DP），适配DCS/SCADA系统。某工业园区通过传感器数据直连云平台，实现压力异常自动报警，应急响应时间缩短50%。

1.3 环境适应性

• 温度范围：常规型号耐温-10℃~80℃，超低温或高温场景需选择专用型号。某寒区供水管网因低温导致传感器冻结，更换为耐寒型号后稳定性提升45%。
• 防护等级：户外或潮湿场景需IP67防水等级，防爆场景需Ex d IIC T6认证。某化工厂因传感器进水导致电路板损坏，更换为密封型后故障率下降70%。

二、安装位置的选择与避坑指南

压力传感器的安装位置直接影响数据准确性，需规避以下干扰因素：

2.1 优先选择直管段区域

• 推荐位置：传感器应安装在管道水平段，上游≥10D直管段，下游≥5D直管段（D为管道直径），避免弯头、阀门、三通等湍流干扰。某水厂因安装位置靠近弯头导致压力数据波动超20%，调整后数据稳定性提升40%。
• 垂直管道安装：若管道为垂直流向，传感器需安装在上升段，避免气泡积聚影响测量。某高层建筑二次供水管网因安装位置不当导致负压误报，调整后系统准确性提升45%。

2.2 规避干扰源

• 远离振动源：避免安装在泵、压缩机等振动设备附近，必要时加装减振支架。某泵站因振动导致传感器零点漂移，加装减振装置后数据有效性提升90%。
• 避开热源：高温管道需通过延长管或冷却装置降低传感器环境温度。某热力管网因传感器直接接触高温管道导致数据失真，调整后测量误差从±5%降至±1%。

三、压力传感器安装步骤详解

3.1 管道准备与传感器固定

1. 管道切割与清洁：使用不锈钢锯切割管道，切口需平整无毛刺；用砂纸清理安装区域表面氧化层，确保密封性。某水厂因切口粗糙导致密封垫老化泄漏，返工后年故障率下降80%。
2. 焊接或螺纹连接：
   • 焊接式：采用氩弧焊焊接传感器接头，焊后需进行压力测试（1.5倍额定压力）。
   • 螺纹式：使用聚四氟乙烯生料带或密封胶缠绕螺纹，扭矩需控制在传感器说明书规定范围内（通常20-40N·m）。某化工厂因螺纹扭矩过大导致传感器壳体开裂，调整后设备寿命延长3年。

3.2 电气接线与调试

1. 屏蔽线接地：信号线需采用双绞屏蔽电缆，屏蔽层单端接地（接地电阻<4Ω），避免电磁干扰。某泵站因接地不良导致信号噪声，加装接地装置后数据有效性提升90%。
2. 供电与输出配置：根据传感器要求提供24VDC或220VAC电源，通过调试软件设置量程、单位及报警阈值。某小区管网因参数设置错误导致压力显示超限，修正后系统正常运行。

四、调试、维护与典型案例

4.1 调试与校准

• 零点校准：在无压力状态下调整传感器输出至4mA（4-20mA输出时）。某水厂因零点偏移导致数据误差超10%，校准后准确性提升45%。
• 量程校准：使用标准压力源（精度±0.1%FS）施加额定压力，调整传感器输出至20mA。某半导体工厂通过自动校准功能，将人工校准时间从每日1小时降至每月1小时，效率提升95%。

4.2 日常维护策略

• 定期检查：每季度检查传感器接头是否松动，清理过滤网或膜片表面污物。某食品厂每月清理过滤网，设备寿命从3年延长至6年。
• 冬季防护：低温场景需加装保温套或电伴热带，避免传感器冻结。某寒区水厂通过保温措施将冬季故障率从每月3次降至每年1次，运维成本降低70%。

4.3 典型应用案例

案例1：某市自来水厂管网压力监测

• 场景：需实时监测DN800主管网压力（0-1.6MPa），保障城区供水稳定性。
• 方案：选择IP68防护、4-20mA输出的压力传感器，安装于泵房出口直管段。
• 效果：通过精准压力监测将管网漏损率从15%降至5%，年减少水资源浪费超200万吨，运维效率提升40%。

案例2：某高层住宅二次供水系统

• 场景：需控制水箱进水压力（0-0.6MPa），避免水锤效应。
• 方案：采用带压力开关的传感器，输出信号直连变频器实现恒压供水。
• 效果：通过自动调节将压力波动从±0.1MPa降至±0.02MPa，住户投诉率下降90%，年节省电费超30万元。

五、未来发展趋势

5.1 智能化与物联网融合

• 边缘计算：内置AI算法的传感器可实时分析压力数据，提前预警管网泄漏或泵故障。某水厂通过边缘计算将泄漏检测时间从2小时缩短至10分钟，年减少水损超50万吨。
• 云计算集成：支持MQTT协议的传感器可将数据直接上传至云平台，实现远程监控与大数据分析。某城市管网通过云平台将爆管预警准确率从70%提升至95%，应急响应时间缩短60%。

5.2 无线化与自供电创新

• 无线传输：采用LoRa或NB-IoT技术，实现低功耗长距离数据传输。某农村供水工程通过无线传感器将人工巡检频率从每日1次降至每周1次，效率提升80%。
• 能量采集：利用管道水流动能或太阳能供电，解决偏远区域布线难题。某山区管网通过自供电传感器实现全年无人值守，年减少电缆成本超20万元。

六、总结

供水管网压力传感器的安装需遵循“选型适配、位置科学、操作规范、维护定期”四大原则。通过合理选择量程、精度及输出协议，规避直管段不足、振动干扰等常见问题，结合定期校准与智能监测技术，可显著提升管网运行稳定性与数据准确性。未来，随着物联网、AI及新能源技术的融合，压力传感器将向无线化、自供电、高精度方向演进，为供水安全与节能降耗提供更可靠的解决方案。
