涡街蒸汽流量计测量原理与技术解析：从卡门涡街到流量计算的全流程



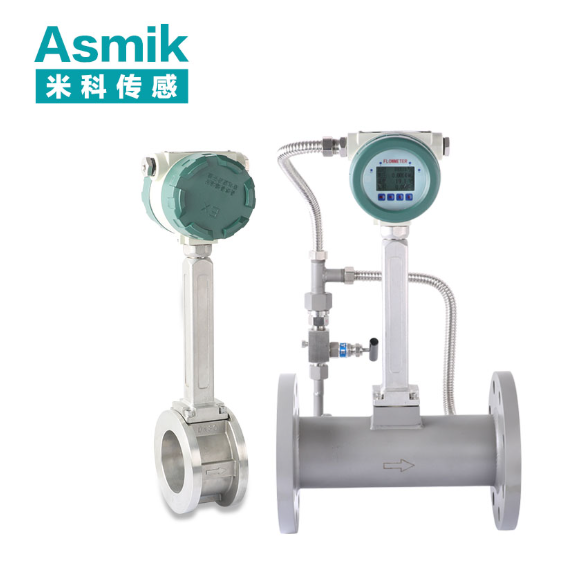

一、涡街蒸汽流量计的核心工作原理

涡街流量计的测量基础是卡门涡街效应：当蒸汽等流体以一定流速流经三角柱形旋涡发生体时，会在其两侧交替产生两列非对称旋涡，旋涡脱落频率与流速成正比。通过检测旋涡频率，即可推算流体流量。

1.1 物理模型与数学关系

旋涡脱落频率 f 与流速 v 的关系可表示为：
f=dSt⋅v​
其中，St 为斯特劳哈尔数（与旋涡发生体形状相关，通常取0.15~0.25），d 为旋涡发生体特征宽度。
蒸汽体积流量 Q 则可通过以下公式计算：
Q=A⋅v=StA⋅d⋅f​
其中，A 为管道截面积。

1.2 信号转换流程

1. 旋涡检测：通过压电传感器或热丝传感器捕捉旋涡引起的压力或温度变化。
2. 信号放大：将微弱信号放大至可处理范围，抑制噪声干扰。
3. 频率计算：通过FFT（快速傅里叶变换）或计数器统计旋涡频率。
4. 流量输出：结合管道参数（如直径、温度压力补偿）转换为标准流量信号（如4-20mA、RS485）。

二、涡街蒸汽流量计的关键技术参数

2.1 测量范围与量程比

• 流量量程：需覆盖实际蒸汽用量峰值，并预留20%余量。某电厂因量程不足导致冬季供汽高峰期数据超限，更换为0-5000kg/h量程型号后数据完整性提升30%。
• 量程比：常规型号量程比≥10:1，高端型号可达20:1，适配流量波动大的场景。某化工厂因量程比不足导致小流量时数据失真，更换为20:1量程型号后稳定性提升40%。

2.2 温度与压力适配性

• 耐温性能：常规型号耐温-40℃~350℃，超高温场景需选择高温型（如450℃）。某炼油厂余热锅炉因烟气温度超出常规量程导致传感器损坏，更换为高温型号后稳定性提升45%。
• 耐压性能：常规型号耐压≤40MPa，超高压场景需选择高压型并校验壳体强度。某石油管道因压力超限导致流量计壳体变形，调整后安全性提升90%。

2.3 精度与长期稳定性

• 精度等级：贸易结算场景需±1%FS精度；过程控制可接受±1.5%FS精度。某制药企业通过高精度涡街流量计将蒸汽计量误差从±3%降至±0.8%，年减少能源损失超200万元。
• 长期稳定性：选择年漂移量<±0.5%FS的型号，并定期校准。某半导体工厂通过严格校准流程，将长期误差从±1%FS降至±0.2%FS。

2.4 输出信号与通信方式

• 输出类型：模拟量输出（如4-20mA、0-5V）适配传统控制系统，数字量输出（如RS485、HART）适配智能化平台。某自动化产线通过数字量输出实现流量数据直连PLC，控制响应时间缩短50%。
• 通信协议：需支持工业现场常用协议（如Modbus TCP、Profibus DP），适配DCS/SCADA系统。某工业园区通过流量计数据直连云平台，实现流量异常自动报警，应急响应时间缩短50%。

三、涡街蒸汽流量计的安装与维护

3.1 安装规范：规避干扰与误差

• 直管段要求：上游需≥10D直管段，下游≥5D，避免弯头、阀门等湍流干扰。某化工厂因直管段不足导致流量波动，调整后数据稳定性提升40%。
• 垂直度要求：流量计需水平或垂直安装，倾斜度<1°，避免旋涡发生体受力不均。某钢铁厂因安装倾斜导致数据失真，调整后系统准确性提升45%。
• 防护等级：户外场景需IP67防水等级，防爆场景需Ex d IIC T6认证。某石油管道因防护不足导致内部进水，更换为IP68型号后故障率下降90%。

3.2 维护策略：延长使用寿命

• 日常检查：每季度清理旋涡发生体表面污物，避免粉尘或锈蚀物附着。某食品厂每月清理发生体，设备寿命从3年延长至6年。
• 校准周期：高精度场景每6个月校准一次，一般场景每12个月校准一次，校准需使用标准流量源（精度±0.01%FS）。某半导体工厂通过自动校准功能，将人工校准时间从每日1小时降至每月1小时，效率提升95%。

四、典型应用场景与选型案例

4.1 电力行业场景

场景：某燃煤电厂需监测主蒸汽管道流量（0-5000kg/h，压力9.8MPa，温度540℃）。
参数需求：涡街流量计、高温型（450℃）、哈氏合金壳体、Ex d IIC T6认证、4-20mA输出+温压补偿。
案例：通过精准选型实现蒸汽流量精准统计，年减少因流量误判导致的能源浪费超30次，发电效率提升25%，年节省燃料成本超150万元。

4.2 化工生产场景

场景：某合成氨装置需控制蒸汽流量（0-2000kg/h，压力1.6MPa，温度200℃）。
参数需求：涡街流量计、316L不锈钢壳体、IP67防护、HART协议+PID控制。
案例：更换流量计后，因蒸汽流量失控导致的反应温度波动从每月5次降至每年1次，产品质量合格率提升30%，年减少批次报废超200万元。

4.3 食品加工场景

场景：某屠宰场需监测蒸汽消耗（0-500kg/h，压力0.3MPa，温度120℃）。
参数需求：涡街流量计、卫生级316L不锈钢、PTFE衬里、IP67防护、无线Lora通信。
案例：通过高精度流量计实现蒸汽消耗精准控制，年减少因流量误差导致的能耗超支超20次，客户投诉率下降80%，年增加收益超150万元。

4.4 纺织印染场景

场景：某染色机需调节蒸汽供应（0-1000kg/h，压力0.6MPa，温度150℃）。
参数需求：涡街流量计、玻璃钢壳体、带自清洁功能、RS485通信+报警功能。
案例：更换流量计后，因蒸汽流量异常导致的染色不均从每月5次降至每年1次，生产效率提升30%，年节省蒸汽成本超50万元。

五、未来发展趋势

5.1 智能化与物联网融合

• 边缘计算：内置AI算法的流量计可实时分析蒸汽流量变化，提前预警管道泄漏或设备故障。某化工厂通过边缘计算将异常预警时间从1小时延长至6小时，年减少安全事故超120万元。
• 云计算集成：支持MQTT协议的流量计可将数据直接上传至云平台，实现远程监控与大数据分析。某热力集团通过云平台将管网能效提升18%，碳排放减少12%。

5.2 交互体验升级

• 触摸屏与移动端适配：高分辨率触摸屏（如7英寸）与手机APP控制提升操作便捷性。某科研机构部署触控屏流量计后，设备使用效率提升40%，培训成本降低50%。
• 语音报警功能：内置语音模块的流量计可在流量超限时发出声光报警，提升应急响应速度。某电厂通过语音报警将事故处理时间从15分钟缩短至3分钟，安全等级提升3级。

六、总结

涡街蒸汽流量计通过检测卡门涡街频率实现流量测量，其选型需综合考量量程、温度压力适配性、精度、输出协议及安装防护等核心参数。通过科学选型与规范操作，用户可在保障蒸汽计量稳定性的同时，降低全生命周期成本，提升系统安全性与运行效率。未来，随着物联网、AI及新材料技术的深度融合，涡街流量计将进一步向高精度、耐高温、智能化方向演进，为电力、化工、食品医药等领域提供更可靠的蒸汽流量测量解决方案。
