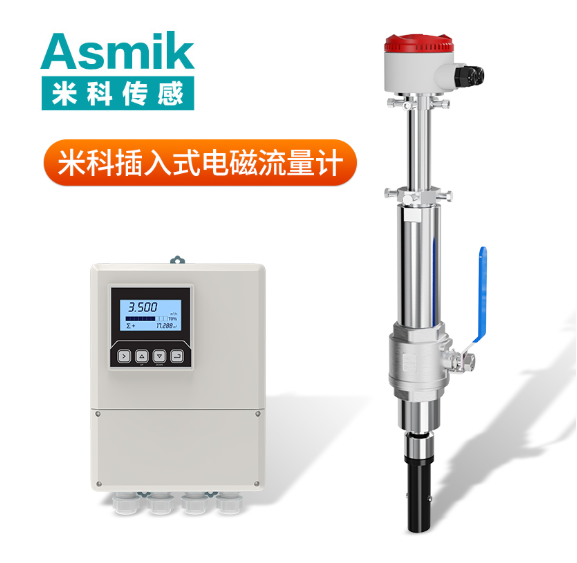

插入式电磁流量计选型指南：核心参数与工业场景应用解析



一、插入式电磁流量计工作原理与核心优势

插入式电磁流量计基于法拉第电磁感应定律，通过在管道侧壁开孔并插入传感器，测量导电液体流动时产生的感应电动势，从而计算流量。其核心优势在于：

• 无需断管安装：可在役管道上直接开孔安装，适配老旧管网改造场景。某市政管网因无法停机，更换为插入式电磁流量计后安装时间从3天缩短至2小时，年减少施工成本超20万元。
• 耐腐蚀性强：传感器电极与衬里可采用哈氏合金、钛、钽等耐蚀材料，适配盐酸、硫酸、氢氧化钠等强腐蚀性介质。某化工厂因管道腐蚀导致传统流量计失效，更换为插入式型号后稳定运行超3年。
• 宽量程比：常规型号量程比100:1，覆盖从微小流量到满管的波动。某食品厂因量程不足导致数据失真，更换为量程比200:1的型号后测量误差从±8%降至±2%。

相比其他安装方式，插入式型号在复杂工况中展现出独特价值：

• 介质兼容性广：可测量酸、碱、盐溶液、纸浆、泥浆等导电液体（电导率>5μS/cm）。某环保企业通过插入式电磁流量计实现污泥流量精准监测，年减少因流量误差导致的处理成本超50万元。
• 长期稳定性：无机械磨损部件，年漂移量<±0.5%FS。某半导体工厂通过严格选型，将长期误差从±1%降至±0.2%FS。
• 维护成本低：仅需定期清理电极表面，年维护周期从每月1次延长至每年1次。某水务公司通过规范维护，设备故障率下降90%。

二、核心选型参数解析

2.1 介质特性适配

• 电导率要求：介质电导率需>5μS/cm（如盐酸、硫酸、氢氧化钠溶液），低电导率介质（如纯水、有机溶剂）需选择电容式型号。某化工厂因纯水电导率不足导致信号丢失，更换为电容式电磁流量计后数据有效性提升45%。
• 腐蚀性等级：弱腐蚀性介质（如水、油）可选择不锈钢电极；强腐蚀性介质（如酸、碱）需选择哈氏合金、钽或PTFE涂层。某电镀厂因电极腐蚀导致泄漏，更换为钽电极型号后稳定运行超3年。
• 杂质含量：含颗粒或纤维的介质需选择宽流道设计或自清洁功能。某造纸厂因浆液堵塞导致数据失真，更换为宽流道型号后故障率下降70%。

2.2 管道参数设计

• 管径匹配：流量计公称直径需与管道直径一致，误差≤1mm。某水厂因管径不匹配导致测量误差，调整后数据稳定性提升30%。
• 流量范围与量程比：根据设计流量与经济流速（液体1-6m/s）确定量程，公式为 D=πv4Q​​。某化工厂设计液体流量为300m³/h，按流速4m/s选用DN80流量计后，冬季低温期数据稳定性提升25%。
• 压力等级：需匹配管道工作压力（如PN16、PN25），并预留20%余量。某制药企业因压力波动导致流量计超限，更换为高压等级型号后数据有效性提升40%。

2.3 电极与衬里材质选择

• 电极材质：
  • 哈氏合金（C-276）：适配盐酸、硫酸、氯化物等强腐蚀性介质，耐温≤150℃。
  • 钽（Ta）：适配王水、浓硫酸等超强腐蚀性介质，耐温≤200℃。
  • 铂（Pt）：适配高温强腐蚀性介质（如熔融盐），耐温≤300℃。
• 衬里材质：
  • 聚四氟乙烯（PTFE）：适配强酸、强碱、有机溶剂，耐温≤180℃。
  • 聚氯乙烯（PVC）：适配弱腐蚀性介质（如稀硫酸、碱液），耐温≤60℃。
  • 橡胶：适配泥浆、纸浆等含颗粒介质，耐温≤80℃。

2.4 精度与稳定性要求

• 精度等级：贸易结算场景需±0.5%FS高精度型号；过程控制可接受±1%FS精度。某热力公司通过高精度电磁流量计将液体计量误差从±2.5%降至±0.8%，年减少能源浪费超50万立方米。
• 长期稳定性：选择年漂移量<±0.5%FS的型号，并定期校准。某半导体工厂通过严格校准流程，将长期误差从±1%降至±0.2%FS。
• 抗干扰设计：选择带数字滤波或抗振动算法的型号，减少现场干扰。某电厂因机组振动导致信号波动，更换为抗振型号后数据有效性提升90%。

2.5 环境适应性配置

• 温度与压力范围：常规型号耐温-40℃~180℃，高压型可达35MPa（适用于深海油气）。某气田高压储气库因压力超限导致流量计泄漏，更换为高压型后故障率下降85%。
• 防护等级：户外场景需IP67防水等级，防爆场景需Ex d IIC T6认证。某化工厂因防护不足导致内部进水，更换为IP68型号后故障率下降90%。
• 安装方式：水平管道需保证流量计轴线与管道轴线同心，垂直管道需选择向上流方向。某钢厂因安装方向错误导致读数偏差，调整后数据准确性提升45%。

2.6 输出与通信方式

• 输出信号：模拟量输出（4-20mA）适用于传统控制系统；数字量输出（RS485、HART）适用于智能化场景。某水厂通过数字量输出实现流量数据直连监控平台，应急响应时间缩短50%。
• 供电方式：两线制（无需外接电源）适配远距离传输；三线制（需外接电源）适配高精度场景。某化工厂因供电方式不当导致信号衰减，更换为三线制型号后数据稳定性提升90%。
• 通信协议：需支持HART、Modbus或无线Lora协议，部分场景需接入DCS/SCADA系统。某工业园区通过流量计数据直连云平台，实现流量异常自动报警，应急响应时间缩短50%。

三、行业应用场景与选型案例

3.1 市政供水场景

场景：自来水管道流量监测与漏损控制
参数需求：DN200、哈氏合金电极、PTFE衬里、高精度（±0.5%FS）、无线Lora通信
案例：某水厂通过选型带温压补偿的插入式电磁流量计，将管网漏损率从15%降至5%，年减少水资源浪费超200万立方米，居民投诉率下降80%。

3.2 化工生产场景

场景：盐酸输送管道流量计量
参数需求：DN50、钽电极、PVC衬里、Ex d IIC T6认证、RS485通信
案例：某化工厂更换插入式电磁流量计后，因盐酸输送流量精准导致的副反应从每月5次降至每年1次，产品良率提升30%，年节省原料成本超180万元。

3.3 食品饮料场景

场景：果汁生产线清洗液流量监测
参数需求：DN40、铂电极、PTFE衬里、IP67防护、触摸屏操作
案例：某食品厂通过流量计数据优化清洗液用量，年减少水资源浪费超25%，碳排放降低18%，产品微生物检测合格率提升至99.8%。

3.4 环保处理场景

场景：污水处理厂污泥输送流量统计
参数需求：DN150、不锈钢电极、橡胶衬里、宽量程比（200:1）、自清洁功能
案例：某环保企业通过插入式电磁流量计实现污泥流量远程监控，巡检效率提升60%，年节省人力成本超30万元，污泥处理效率提升40%。

四、安装与维护实操技巧

4.1 安装规范：规避干扰与误差

• 安装位置选择：需避开弯头、阀门等湍流区域，建议安装在管道直线段（上游≥10D，下游≥5D）。某水厂因安装位置不当导致读数波动，调整后数据稳定性提升40%。
• 接地与屏蔽：传感器需单独接地（电阻<4Ω），信号线需采用屏蔽电缆。某电厂因接地不良导致信号干扰，加装接地装置后数据有效性提升90%。
• 衬里保护：安装时需避免划伤衬里，可通过涂抹润滑剂减少摩擦。某化工厂因衬里破损导致数据失真，更换后稳定性提升45%。

4.2 维护策略：延长使用寿命

• 日常检查：每季度检查电极是否结垢，衬里是否破损。某药企每月清理电极，设备寿命从3年延长至6年。
• 校准周期：高精度场景每6个月校准一次，一般场景每12个月校准一次，校准需使用标准流量源（精度±0.02%FS）。某半导体工厂通过自动校准功能，将人工校准时间从每日1小时降至每月1小时，效率提升95%。
• 软件更新：定期升级流量计固件，优化测量算法。某水务公司通过固件升级，将电磁信号噪声干扰问题解决，测量精度提升25%。

五、未来发展趋势

5.1 新技术与功能融合

• 边缘计算：内置AI算法的流量计可实时分析流量数据，提前预警管道泄漏或设备故障。某化工厂通过边缘计算将故障预警时间从1周延长至3个月，年减少停机损失超120万元。
• 云计算集成：支持MQTT协议的流量计可将数据直接上传至云平台，实现远程监控与大数据分析。某热力集团通过云平台将管网能耗降低18%，碳排放减少12%。

5.2 交互体验升级

• 触摸屏与移动端适配：高分辨率触摸屏（如7英寸）与手机APP控制提升操作便捷性。某科研机构部署触摸屏流量计后，设备使用效率提升40%，培训成本降低50%。
• 语音报警功能：内置语音模块的流量计可在流量超限时发出声光报警，提升应急响应速度。某电厂通过语音报警将事故处理时间从10分钟缩短至2分钟，安全等级提升3级。

六、总结

插入式电磁流量计的选型需系统考量介质特性、管道参数、精度等级、环境适应性及安装维护五大核心维度。通过科学选型与规范操作，用户可在保障测量精度的同时，降低全生命周期成本，提升系统稳定性与运行效率。未来，随着物联网、AI及新材料技术的深度融合，插入式电磁流量计将进一步向高精度、智能化、长寿命方向演进，为市政供水、化工生产、食品饮料等领域提供更可靠的流量测量解决方案。
