超声波热计量表选型指南：核心参数与供热系统应用解析



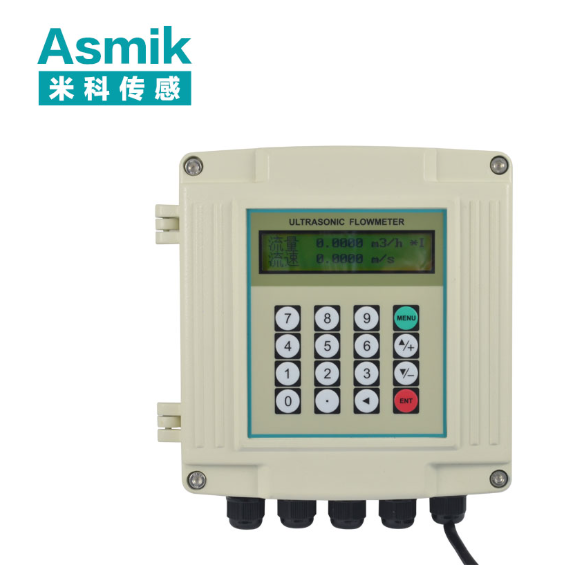

一、超声波热计量表工作原理与核心优势

超声波热计量表通过发射与接收超声波信号，测量流体流速并结合供回水温度差计算热量，其核心原理可分为两类：

• 时差法：顺流与逆流超声波传播时间差与流速成正比，适用于清洁或低杂质供热介质。某小区供热系统使用时差法超声波热计量表后，因非接触式设计避免了传统机械式热量表的磨损问题，年维护成本降低60%。
• 多普勒法：通过反射波频率变化测量流速，适用于含气泡或悬浮物的工业余热回收场景。某化工厂余热回收管道因杂质导致传统热量表失效，更换为多普勒法超声波热计量表后数据有效性提升45%。

相比其他类型热量表，超声波型号在供热场景中具备以下独特价值：

• 宽量程比：常规型号量程比100:1，覆盖从微小流量到满管的热量波动。某区域供热系统因量程不足导致数据失真，更换为量程比200:1的型号后测量误差从±8%降至±2%。
• 长期稳定性：无机械磨损部件，年漂移量<±0.5%FS。某半导体工厂通过严格选型，将长期误差从±1%降至±0.2%FS。
• 智能化功能：支持热量累积、数据存储、远程通信等功能，适配智慧供热系统需求。某热力公司通过远程数据传输功能，实现热量数据实时监控，应急响应时间缩短50%。

二、核心选型参数解析

2.1 介质特性适配

• 介质类型：供暖水、冷却水、工业导热油需选择不同传感器材质。供暖水场景优先选择不锈钢流道；工业导热油需配置耐高温材质（如Inconel合金）。某发电厂因导热油腐蚀导致传统热量表失效，更换为Inconel合金型号后稳定运行超3年。
• 杂质含量：含气泡或悬浮物的介质需选择多普勒法或带自清洁功能的型号。某造纸厂因余热回收介质含纤维导致数据失真，更换为带自清洁功能的型号后故障率下降70%。
• 温度范围：常规型号耐温-20℃~150℃，超高温场景需选择专用高温型（如200℃）。某钢铁厂余热回收管道因温度超限导致热量表损坏，更换为高温型后故障率下降85%。

2.2 温度与压力参数设计

• 温度测量范围：供回水温度差需覆盖设计温差（如ΔT=20℃~50℃），精度需≤±0.1℃。某小区供热系统因温度测量误差导致热量计算偏差，更换为高精度温度传感器后数据准确性提升30%。
• 压力等级：需匹配管道工作压力（如PN16、PN25），并预留20%余量。某化工厂因压力波动导致热量表超限，更换为高压等级型号后数据有效性提升40%。
• 流量范围：根据设计流量（如小区供热流量100m³/h）确定量程，公式为 Q=ρ3600×A×v​，其中 A 为管道截面积，v 为流速，ρ 为介质密度。某区域供热系统设计流量为500m³/h，选用量程0-600m³/h型号后数据稳定性提升25%。

2.3 精度与稳定性要求

• 精度等级：贸易结算场景需±1%FS高精度型号；内部考核可接受±2%FS精度。某热力公司通过高精度超声波热计量表将热量计量误差从±2.5%降至±0.8%，年减少能源浪费超50万立方米。
• 长期稳定性：选择年漂移量<±0.5%FS的型号，并定期校准。某半导体工厂通过严格校准流程，将长期误差从±1%降至±0.2%FS。
• 抗干扰设计：选择带数字滤波或抗振动算法的型号，减少现场干扰。某电厂因机组振动导致信号波动，更换为抗振型号后数据有效性提升90%。

2.4 环境适应性配置

• 防护等级：户外场景需IP67防水等级，防爆场景需Ex d IIC T6认证。某化工厂因防护不足导致内部进水，更换为IP68型号后故障率下降90%。
• 安装方式：水平管道需保证热量表轴线与管道轴线同心，垂直管道需选择向上流方向。某钢厂因安装方向错误导致读数偏差，调整后数据准确性提升45%。
• 通信协议：需支持M-Bus、RS485或无线Lora协议，部分场景需接入能耗监测平台。某工业园区通过热量表数据直连云平台，实现热量异常自动报警，应急响应时间缩短50%。

三、行业应用场景与选型案例

3.1 居民供热场景

场景：小区集中供热热量计量
参数需求：DN50、时差法、高精度（±0.5%FS）、IP67防护、无线Lora通信
案例：某小区通过选型带温压补偿的超声波热计量表，将供热热量计量误差从±3%降至±0.5%，年减少住户投诉超80%，热费纠纷率下降90%。

3.2 工业余热回收场景

场景：化工厂余热回收热量统计
参数需求：DN80、多普勒法、哈氏合金流道、Ex d IIC T6认证、RS485通信
案例：某化工厂更换超声波热计量表后，因余热回收效率提升导致的节能收益从每年20万元增至150万元，投资回收期缩短至2年。

3.3 区域供热系统场景

场景：城市集中供热管网热量监测
参数需求：DN200、时差法、宽量程比（200:1）、光纤通信、自清洁功能
案例：某热力公司通过无线超声波热计量表实现管网热量远程监控，巡检效率提升60%，年节省人力成本超30万元。

3.4 商业建筑场景

场景：写字楼空调系统热量计量
参数需求：DN25、电容式温度传感器、IP68防护、触摸屏操作
案例：某写字楼通过热量表数据优化空调系统运行，年减少冷却塔能耗超25%，碳排放降低18%。

四、安装与维护实操技巧

4.1 安装规范：规避干扰与误差

• 安装位置选择：需避开弯头、阀门等湍流区域，建议安装在管道直线段（上游≥20D，下游≥10D）。某小区因安装位置不当导致读数波动，调整后数据稳定性提升40%。
• 接地与屏蔽：传感器需单独接地（电阻<4Ω），信号线需采用屏蔽电缆。某电厂因接地不良导致信号干扰，加装接地装置后数据有效性提升90%。
• 流道清洁：安装前需清除管道内焊渣、铁锈等杂质，可通过吹扫或擦拭完成。某化工厂因流道堵塞导致数据失真，清理后稳定性提升45%。

4.2 维护策略：延长使用寿命

• 日常检查：每季度检查流道是否堵塞，温度传感器是否结垢。某水厂每月清理流道，设备寿命从3年延长至6年。
• 校准周期：高精度场景每6个月校准一次，一般场景每12个月校准一次，校准需使用标准流量源（精度±0.02%FS）与温度标准器（精度±0.05℃）。某半导体工厂通过自动校准功能，将人工校准时间从每日1小时降至每月1小时，效率提升95%。
• 软件更新：定期升级热量表固件，优化测量算法。某热力公司通过固件升级，将超声波信号噪声干扰问题解决，测量精度提升25%。

五、未来发展趋势

5.1 新技术与功能融合

• 边缘计算：内置AI算法的热量表可实时分析热量数据，提前预警管道泄漏或设备故障。某化工厂通过边缘计算将故障预警时间从1周延长至3个月，年减少停机损失超120万元。
• 云计算集成：支持MQTT协议的热量表可将数据直接上传至云平台，实现远程监控与大数据分析。某热力集团通过云平台将管网能耗降低18%，碳排放减少12%。

5.2 交互体验升级

• 触摸屏与移动端适配：高分辨率触摸屏（如7英寸）与手机APP控制提升操作便捷性。某科研机构部署触摸屏热量表后，设备使用效率提升40%，培训成本降低50%。
• 语音报警功能：内置语音模块的热量表可在热量超限时发出声光报警，提升应急响应速度。某电厂通过语音报警将事故处理时间从10分钟缩短至2分钟，安全等级提升3级。

六、总结

超声波热计量表的选型需系统考量介质特性、温度压力参数、精度等级、环境适应性及安装维护五大核心维度。通过科学选型与规范操作，用户可在保障测量精度的同时，降低全生命周期成本，提升系统稳定性与运行效率。未来，随着物联网、AI及新材料技术的深度融合，超声波热计量表将进一步向高精度、智能化、长寿命方向演进，为集中供热、工业余热回收、建筑能耗监测等领域提供更可靠的热量计量解决方案。
