电磁流量计选型手册：从原理到实践的全流程指南



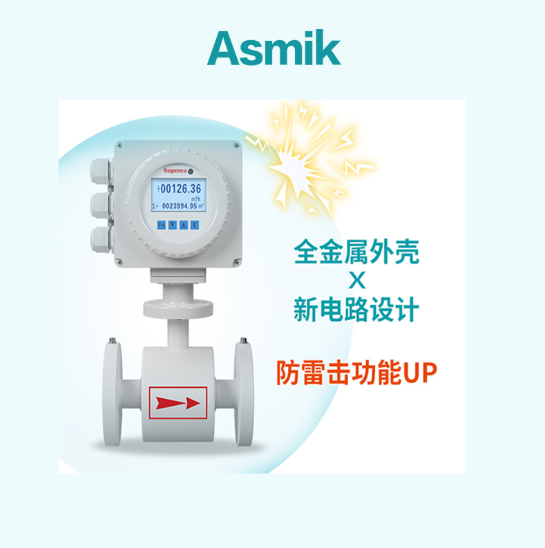

一、电磁流量计的技术原理与核心优势

电磁流量计基于法拉第电磁感应定律设计，通过测量导电液体在磁场中流动产生的感应电动势推算流量。其核心原理是：在管道两侧施加恒定磁场，导电液体流经时切割磁感线，在电极间产生与流速成正比的电动势（E=B·v·D），通过测量该电动势即可计算体积流量。该技术具有以下优势：

• 高精度与宽量程比：精度可达0.5级，量程比通常为100:1，可覆盖小流量（如0.01m³/h）至大流量（如10000m³/h）场景；
• 介质适应性广：适用于导电液体（电导率≥5μS/cm），如水、酸碱溶液、纸浆等，但对非导电介质（如油类）不适用；
• 无压力损失：非接触式测量结构（无阻流元件），适用于大口径管道（DN15-DN3000）及低流速场景；
• 双向测量能力：支持正反向流量监测，满足复杂工艺控制需求。

二、核心选型参数深度解析

1. 介质特性适配

• 电导率要求：被测液体电导率需≥5μS/cm，低电导率介质（如纯水）需选择特殊设计的传感器；
• 杂质含量：可测含少量悬浮物（如纸浆纤维）或气泡（如污水）的流体，但需避免金属颗粒（如铁屑）导致的电极短路；
• 腐蚀性：强腐蚀性介质（如浓硫酸）需选择哈氏合金、钛或PTFE内衬的传感器，常规场景可采用316L不锈钢内衬；
• 温度与压力：常规型号耐温-20℃至120℃，耐压≤4MPa，高温高压场景（如石油管道）需选择耐温≥180℃、耐压≥10MPa的专用型号。

2. 流量范围与量程比

• 量程选择：需覆盖实际流量的120%-150%。例如，市政给水管网监测通常选用0-500m³/h量程，而工业循环水系统可能需求0-2000m³/h的型号；
• 量程比优化：电磁流量计的量程比通常为100:1，频繁波动场景建议提升至200:1以确保小流量信号的分辨率；
• 流速范围：推荐流速0.5-10m/s，低流速（<0.5m/s）场景需选择高灵敏度传感器，高流速（>10m/s）场景需评估管道磨损风险。

3. 精度与稳定性保障

• 精度等级：常规场景精度1级（如工业过程控制），计量级场景需0.5级（如贸易结算）。需注意综合误差包含线性度、重复性及温度漂移，建议选择温度补偿范围覆盖实际工况（-20℃至80℃）的产品；
• 长期稳定性：需关注传感器零点漂移与灵敏度衰减，建议选择年漂移≤0.1%FS的产品；
• 抗干扰能力：需抑制电磁干扰（如变频器、大功率电缆）对信号的影响，可采用屏蔽电极或加装磁过滤器。

4. 信号输出与系统集成

• 模拟信号：4-20mA适用于长距离传输（如超过500米），需采用屏蔽电缆并单端接地，支持PLC/DCS系统接入；
• 数字信号：RS485、HART或CAN总线协议便于远程参数配置与故障诊断，支持Modbus或OPC UA等工业通信标准；
• 无线传输：LoRa、NB-IoT或Wi-Fi适配分布式监测场景，降低布线成本，但需评估管道结构或障碍物对信号的遮挡；
• 多参数集成：部分场景（如污水处理）需同时测量流量、pH值与浊度，可选择带多参数接口的一体化传感器。

三、环境与安装条件：稳定性的关键保障

1. 安装位置选择

• 流向与方向：确保传感器本体箭头方向与介质流动方向一致，避免涡流或相变干扰；
• 水平与垂直安装：液体介质建议水平安装或垂直自下而上流动，气体/蒸汽场景不适用；
• 避开干扰源：远离强振动设备（如泵、压缩机）至少5倍管径，避开强电磁场（如变频器、大功率电缆），必要时选择分体式结构或加装减震支架。

2. 管道要求与支撑

• 直管段长度：上游需≥5D直管段，下游≥3D；若有缩径、扩径、弯头或阀门，需延长至10D；
• 管道同心度：传感器与管道法兰需严格对中，避免偏心或垫片突入管道内壁；
• 支撑与固定：管道直径≥DN200时需加装专用支撑架，防止管道应力传递至传感器。

3. 环境适应与电气连接

• 温度与防护：高温环境需加装隔热装置，室外安装需防水（电气接口处电缆弯成U形），防护等级建议IP67及以上；
• 接地与防爆：防爆场所需可靠接地，防爆地线不得与强电系统保护接地共用；传感器电极需单独接地，接地电阻≤10Ω；
• 调试与验收：通电前确认管道已充满介质，缓慢开启阀门避免水锤冲击，检查零点与量程设置，验证温度补偿功能。

四、典型应用场景的选型实践

1. 市政供水管道监测

某城市供水厂的出水管网需监测0-1000m³/h的流量，选用量程0-1200m³/h、精度±0.5%FS的电磁流量计，采用316L不锈钢内衬与IP68防护等级。安装时在管道中设置整流器，减少湍流干扰，并通过HART协议将数据传输至SCADA系统，实现漏损预警与泵站联动控制。

2. 化工酸碱溶液计量

在某化工厂的硫酸输送管道中，需监测0-500m³/h的流量，选用哈氏合金内衬与分体式结构的专用型号，耐温≥80℃，耐压≥1.6MPa。为满足计量级精度要求，采用双电极冗余设计并通过RS485总线实现远程数据采集与校验，确保贸易结算的公平性。

3. 造纸厂纸浆流量控制

某造纸厂的纸浆输送管道需监测0-200m³/h的流量，选用PTFE内衬与无线传输模块，量程0-250m³/h，精度±1%FS。为降低维护频率，采用分体式结构并将变送器置于控制室，通过LoRa协议将信号传输至DCS系统，实现纸浆配比的精准控制。

五、技术发展趋势与选型前瞻

随着物联网与新材料技术的发展，电磁流量计正呈现以下趋势：

1. 智能诊断功能：集成自校验模块与故障预警算法，通过边缘计算实现本地数据预处理（如滤波、流量累积），减少对上位机的依赖；
2. 无线化与低功耗：LoRa、NB-IoT等低功耗广域网技术普及，适配电池供电的分布式监测场景；
3. 材料创新：石墨烯内衬提升传感器的耐腐蚀性与信号稳定性，3D打印技术实现复杂流道设计，进一步优化测量精度与响应速度；
4. 多参数融合：集成温度、流量与电导率的一体化传感器成为主流，通过单台设备实现多维度数据采集。

电磁流量计的选型需综合介质特性、流量参数、环境条件及系统集成需求。通过精准匹配量程、优化材质设计、满足安装规范，并考虑智能功能与维护便利性，可确保测量系统的可靠性与经济性。未来，随着新材料与新工艺的突破，传感器性能边界将持续拓展，为工业过程控制、能源计量及环保监测提供更坚实的感知基础。
