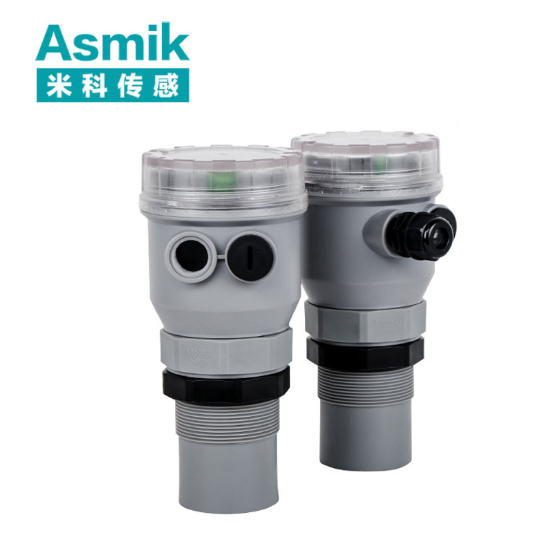

超声波水位计选型：从原理到实践的全流程指南

一、超声波水位计的技术原理与核心优势

超声波水位计通过发射声波并接收反射回波计算液位高度，其核心原理是：传感器发射超声波脉冲，遇到液面后反射回传感器，通过测量声波传播时间（ToF）与声速（v），推算液位高度（H=vt/2）。该技术具有以下优势：

• 非接触式测量：避免介质腐蚀或污染传感器，适用于污水、腐蚀性液体等复杂场景；
• 量程灵活：支持0.5m至50m的测量范围，可适配不同规模的水体；
• 适应性强：可测量液体、固体颗粒及泥浆等介质，但需避免泡沫或蒸汽干扰；
• 安装简便：无需接触介质，适用于开口或密闭容器，降低维护难度。

二、核心选型参数深度解析

1. 测量范围与盲区控制

• 量程选择：需覆盖实际液位变化的120%-150%。例如，市政污水池监测通常选用0-5m量程，而水库水位监测可能需求0-30m的型号；
• 盲区优化：盲区指传感器下方无法测量的区域，通常为量程的5%-10%。高频传感器（如200kHz）盲区较小（≤0.3m），但量程较短；低频传感器（如20kHz）盲区较大（≥0.5m），但量程更长；
• 分辨率：常规场景分辨率≥1mm，高精度场景需提升至0.1mm以满足精细调节需求。

2. 精度与稳定性保障

• 精度等级：常规场景精度±0.25%FS（如市政供水），计量级场景需±0.1%FS（如贸易结算）。需注意综合误差包含时间测量误差、声速修正误差及温度漂移，建议选择温度补偿范围覆盖实际工况（-20℃至80℃）的产品；
• 长期稳定性：需关注传感器零点漂移与灵敏度衰减，建议选择年漂移≤0.1%FS的产品；
• 抗干扰能力：需抑制泡沫、蒸汽或漂浮物对声波的散射，可采用多频段脉冲技术或信号处理算法提升信噪比。

3. 环境适应性设计

• 温度与湿度：常规型号耐温-30℃至80℃，高温场景（如锅炉汽包）需选择耐温≥150℃的专用型号；高湿度环境需采用IP68防护等级；
• 腐蚀性气体：强腐蚀性场景（如化工厂废水池）需选择PVDF或PTFE材质的传感器外壳，常规场景可采用ABS或316L不锈钢；
• 振动与电磁干扰：远离强振动设备（如泵、压缩机）至少5倍管径，避开强电磁场（如变频器、大功率电缆），必要时选择分体式结构或加装减震支架。

4. 信号输出与系统集成

• 模拟信号：4-20mA适用于长距离传输（如超过500米），需采用屏蔽电缆并单端接地，支持PLC/DCS系统接入；
• 数字信号：RS485、HART或CAN总线协议便于远程参数配置与故障诊断，支持Modbus或OPC UA等工业通信标准；
• 无线传输：LoRa、NB-IoT或Wi-Fi适配分布式监测场景，降低布线成本，但需评估容器结构或障碍物对信号的遮挡；
• 多参数集成：部分场景（如水库监测）需同时测量水位、温度与雨量，可选择带温度补偿与雨量计接口的一体化设备。

三、安装规范与维护要点

1. 安装位置选择

• 容器类型：开口容器（如水池）可直接安装于顶部，密闭容器（如储罐）需设置通气孔以平衡气压；
• 安装高度：传感器需垂直于液面，安装高度应大于最大液位+盲区，避免液面波动超出量程；
• 避开干扰源：远离进料口、搅拌器或蒸汽管道，减少泡沫、湍流或温度梯度对测量的影响。

2. 管道与支架设计

• 安装支架：采用316L不锈钢材质，固定于容器顶部或侧壁，确保传感器稳定；
• 清洗装置：高粘度或易结垢场景（如污泥池）需加装自清洗喷头，避免介质附着影响测量；
• 接地与防爆：防爆场所需可靠接地，防爆地线不得与强电系统保护接地共用。

3. 调试与校准流程

• 初始校准：通电后需进行空罐校准（零点设置）与满罐校准（量程设置），确保测量基准准确；
• 定期维护：常规场景每6个月检查一次传感器清洁度与信号强度，含杂质场景建议缩短至每3个月一次；
• 智能诊断：部分型号支持自校验功能，通过边缘计算实现本地数据预处理（如滤波、液位累积），减少人工干预。

四、典型应用场景的选型实践

1. 市政污水处理池监测

某城市污水处理厂的调节池需监测0-5m的液位，选用量程0-6m、精度±0.25%FS的超声波水位计，采用PVDF材质与IP68防护等级。安装时在池顶设置安装支架，避免蒸汽冷凝影响声波传播，并通过HART协议将数据传输至SCADA系统，实现液位的实时预警与泵站联动控制。

2. 工业循环水系统控制

在某钢铁厂的冷却塔水池中，需监测0-3m的水位并实现自动补水，选用316L不锈钢传感器与RS485通信模块，耐温≥80℃，耐压≥0.1MPa。为满足控制精度要求，采用双传感器冗余设计并通过无线传输将数据上传至云端，确保系统可靠性。

3. 农业灌溉渠道水位监测

某农业灌溉项目的渠道需监测0-2m的水位，选用量程0-2.5m、精度±0.5%FS的超声波水位计，采用太阳能供电与LoRa协议将信号传输至控制中心。为降低维护频率，采用自清洗设计并设置防浪板，减少水流波动对测量的影响。

五、技术发展趋势与选型前瞻

随着物联网与新材料技术的发展，超声波水位计正呈现以下趋势：

1. 智能诊断功能：集成自校验模块与故障预警算法，通过边缘计算实现本地数据预处理（如滤波、液位累积），减少对上位机的依赖；
2. 无线化与低功耗：LoRa、NB-IoT等低功耗广域网技术普及，适配电池供电的分布式监测场景；
3. 材料创新：石墨烯涂层提升传感器的耐腐蚀性与声波传导效率，3D打印技术实现轻量化结构设计，进一步优化测量精度与响应速度；
4. 多参数融合：集成温度、液位与流量的一体化传感器成为主流，通过单台设备实现多维度数据采集。

超声波水位计的选型需综合测量范围、精度、环境条件及系统集成需求。通过精准匹配量程、优化材质设计、满足安装规范，并考虑智能功能与维护便利性，可确保测量系统的可靠性与经济性。未来，随着新材料与新工艺的突破，传感器性能边界将持续拓展，为市政供水、环保监测及工业控制提供更坚实的感知基础。
