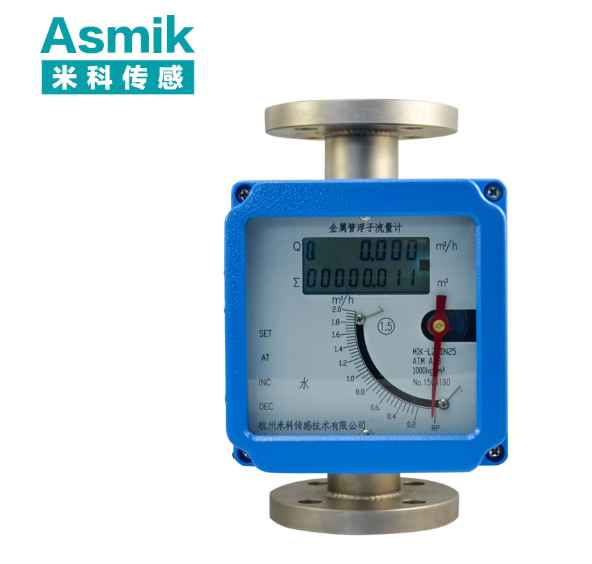

DN25分体式转子流量计：中小口径金属管浮子流量测量的技术解析与应用实践

一、金属管浮子流量计的工作原理与分体式设计优势

金属管浮子流量计通过浮子在锥形管中的上下移动指示流量，分体式结构将传感器与转换器分离，提升安装灵活性。其技术特性在DN25口径下具有显著优势：

1. 浮子测量与锥形管设计

• 工作原理：流体从锥形管底部进入，推动浮子上升至平衡位置，浮子高度与流量成正比。某化工企业通过调整锥形管角度，将设备对流体粘度的适应性提升30%。
• 分体式结构：传感器（含锥形管与浮子）与转换器（含刻度盘或电子模块）通过电缆连接，安装距离可达10米，适配复杂管道布局。某实验室通过分体式设计，将传感器置于反应釜内部，转换器安装于控制室，年减少人工巡检次数超200次。

2. 介质兼容性与材质选择

• 多介质测量：适用于液体（水、油、酸碱溶液）与气体（空气、氮气、蒸汽），流量范围覆盖0.6m³/h至6m³/h（液体）、2m³/h至20m³/h（气体）。某制药企业通过调整浮子密度，成功将设备应用于含微量固体的药液输送，计量偏差控制在±2%以内。
• 材质选项：锥形管采用316L不锈钢或哈氏合金，浮子材质可选316L不锈钢、钛合金或PTFE，耐受腐蚀性介质与高压工况。

3. 精度与显示方式

• 精度等级：流量测量精度达±2%FS至±4%FS，符合国家标准《金属管浮子流量计》（GB/T 12459-2017）。某食品饮料企业通过优化浮子形状，将设备年漂移量控制在0.5%以内。
• 显示方式：标配机械指针刻度盘，可选配电子转换器（4-20mA输出或RS485通讯），支持远程数据传输。某市政水务集团通过电子转换器，将流量数据实时上传至智慧水务平台，年减少人工抄表成本超10万元。

二、DN25分体式金属管浮子流量计的技术参数与核心优势

1. 关键技术参数

• 口径定义：DN25对应管道外径25毫米，锥形管长度约200mm，适配常规工业与实验室管道。
• 流量范围：液体正常流量范围0.6m³/h至6m³/h，气体正常流量范围2m³/h至20m³/h。
• 压力等级：耐受压力4.0MPa（PN40），适配高压工况（如蒸汽管道）。
• 温度范围：-40℃至+200℃，可选配高温型浮子（耐温300℃）。
• 材质与防护：锥形管采用316L不锈钢或哈氏合金，防护等级IP65；浮子材质可选钛合金（耐腐蚀）或PTFE（耐磨损）。

2. 典型应用场景

（1）化工生产

• 案例：某石化企业在盐酸输送管道中部署DN25设备，哈氏合金锥形管与钛合金浮子。改造后，流量测量误差从±5%降至±2%，年减少盐酸浪费超50吨。
• 优势：耐腐蚀材质适配强酸介质；分体式设计减少管道改造成本；高压耐受能力保障工艺稳定性。

（2）实验室精密测量

• 应用：某高校化学实验室在试剂配制管道中采用316L不锈钢浮子与玻璃管（可选配），通过机械指针实时显示流量。改造后，试剂配制精度从±3%提升至±1%，年减少试剂浪费超20万元。
• 特点：高精度测量保障实验数据准确性；分体式结构适配狭小实验台空间；可选配电子转换器支持数据记录。

（3）食品饮料

• 场景：某乳制品企业在牛奶灌装线中部署DN25设备，304不锈钢材质符合食品卫生标准。改造后，产品灌装量精度从±2%提升至±0.5%，年减少原料浪费超30万元。
• 技术适配：卫生级设计符合GMP要求；机械指针显示适配快速视觉检查；低功耗设计适应长时间运行。

（4）环保监测

• 案例：某环保机构在废气排放管道中部署DN25设备，哈氏合金浮子耐受腐蚀性气体，RS485通讯支持数据实时上传至监测平台。改造后，废气流量控制误差从±4%降至±1%，数据准确性提升75%。
• 优势：IP65防护等级适应户外环境；分体式设计减少安装对管道的影响；高温型浮子适配蒸汽排放监测。

三、安装规范与维护要点

1. 安装要求

• 管道条件：传感器需垂直安装于液体或气体管道，避免气泡或杂质积聚；上游直管段至少5D（0.125米），下游3D（0.075米），管道内壁粗糙度需低于Ra1.6μm。
• 环境要求：避开强电磁场设备（如大功率电机），环境温度-30℃至70℃，湿度低于95%；高温环境安装需配套散热罩。
• 浮子初始位置：安装前需将浮子调至零点位置，并通过旁通管道进行初始校准，确保测量准确性。

2. 维护策略

• 定期校准：每半年进行零点校准与线性度检查，利用标准流量计验证仪表状态，确保长期稳定性。某电子芯片制造企业通过定期校准，将设备年漂移量控制在0.2%以内。
• 浮子检查：每年拆卸锥形管，检查浮子表面磨损情况；超声波清洗模式减少附着物堆积，延长传感器寿命。
• 故障排查：若流量显示异常，优先检查液体中是否含气泡或杂质，可通过安装排气阀改善；气体测量时需确认管道压力是否稳定。

四、选型建议与成本平衡

1. 介质类型匹配

• 清洁液体：优先选择316L不锈钢锥形管、机械指针显示的标准型，单台报价控制在2000-4000元人民币。
• 腐蚀性液体：需采用哈氏合金锥形管、钛合金浮子、RS485通讯的工业型，报价约5000-8000元人民币，确保耐腐蚀性与数据稳定性。
• 气体测量：选择哈氏合金浮子、高温型设计的专用型，报价约6000-10000元人民币，适配蒸汽等高温高压工况。
• 卫生级需求：316L不锈钢材质、表面粗糙度Ra0.8μm以下、IP67防护等级的专用型，报价约8000-12000元人民币，适配食品、医药行业。

2. 全生命周期成本（TCO）考量

• 初期采购：基础款单价约3000元，高端款达12000元，但需结合维护成本与能效收益综合评估。
• 维护成本：传感器寿命约8-12年，年维护费用（清洁、校准、浮子更换）约500-1000元；高端款因集成耐腐蚀材质，维护成本可能上浮15%-25%。
• 能效收益：通过精准流量控制优化泵组或压缩机运行，某化工企业年节省电能超100万千瓦时，设备投资可在2-3年内回收。

五、行业趋势与未来展望

1. 智能化功能深化

• 电子转换器普及：标配4-20mA输出与RS485通讯，支持远程数据读取与参数配置。某钢铁企业通过电子转换器，将设备数据接入能源管理系统，年减少人工抄表成本超30万元。
• 智能诊断升级：通过内置算法识别流量异常、浮子卡滞等故障，并发送预警信息至运维人员，提升系统可靠性。

2. 材料创新与适应性拓展

• 耐腐蚀材料：采用陶瓷涂层浮子提升抗磨损能力，哈氏合金锥形管应对强腐蚀工况，扩展设备在化工、环保监测场景的应用。某环保企业通过陶瓷浮子设备，将废气采样流量控制稳定性提升40%。
• 多参数集成：同步测量温度、压力等参数，结合流量数据优化生产工艺，提升能源利用效率。某药企通过多参数集成，将药液配制误差从±3%降至±1%。

3. 绿色能源与碳中和

• 分布式能源项目：在地热能开发、工业余热回收中，通过精准流量计量减少能源浪费，助力碳中和目标实现。某新能源企业通过金属管浮子流量计优化地热井流量控制，年减少碳排放超1000吨。

结语

DN25分体式金属管浮子流量计凭借其结构简单、测量直观及强环境适应性，已成为化工生产、实验室精密测量、食品饮料及环保监测领域流体测量的核心设备。从盐酸输送的腐蚀性介质测量到药企的洁净车间，从实验室的试剂配制到智慧工厂的能源优化，其技术优势持续推动着流量测量的精细化与智能化。未来，随着物联网技术与材料科学的深度融合，DN25分体式金属管浮子流量计将在远程监控、自诊断及多参数集成等方向实现更多突破，为构建绿色、高效的流体管理系统提供坚实支撑。
