对夹式超声波流量计DN200：大口径非接触式流量测量的技术解析与应用实践

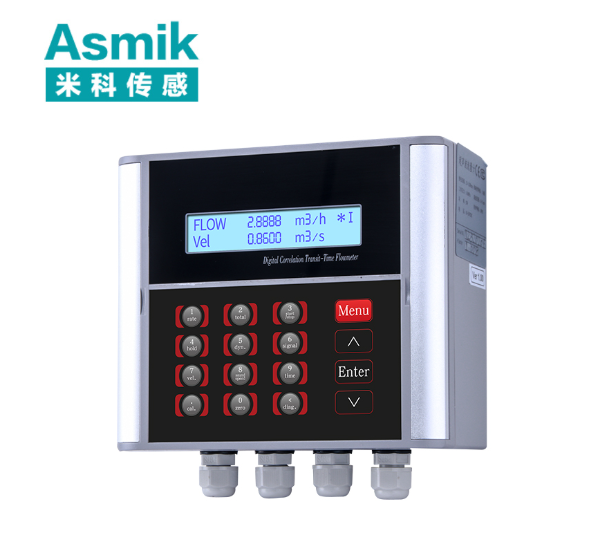

一、超声波流量计的技术原理与对夹式设计优势

超声波流量计通过检测流体中超声波的传播时间差或多普勒频移实现流量测量，其对夹式设计在DN200大口径场景中具有显著优势：

1. 时差法与多普勒法原理

• 时差法：发射换能器向流体中发射超声波脉冲，接收换能器检测顺流与逆流的传播时间差，结合管道截面积计算流量。
• 多普勒法：适用于含悬浮颗粒或气泡的流体，通过检测反射波的频移量确定流速。某矿山企业通过调整超声波频率，成功将设备应用于含15%固体颗粒的浆液测量，计量偏差控制在±2%以内。

2. 对夹式安装的便捷性与非破坏性

• 安装方式：采用对夹式设计，通过卡箍或螺栓将传感器固定于管道外壁，无需截断管道或停产，安装周期较传统法兰式设备缩短70%以上。某市政供水项目通过此方式，将管道改造时间从10天压缩至3天。
• 适用管径：适配DN50至DN2000管道，DN200口径设备通过优化换能器间距，保障测量精度与信号稳定性。

3. 宽量程比与高精度

• 量程比：流量范围通常为10m³/h至2000m³/h，量程比达200:1，覆盖从工业冷却水到市政排水的全场景需求。
• 精度等级：流量测量精度达±1%FS至±1.5%FS，符合国家标准《超声波流量计》（GB/T 18643-2017）。某化工企业通过优化安装工艺，将设备年漂移量控制在0.3%以内。

二、DN200对夹式超声波流量计的技术参数与核心优势

1. 关键技术参数

• 流量范围：正常流量范围10m³/h至2000m³/h，扩展流量范围5m³/h至2000m³/h。
• 压力等级：耐受压力1.6MPa（PN16），适配常规工业与市政工况。
• 精度与输出：精度±1%FS至±1.5%FS，输出信号包括4-20mA、脉冲输出及现场显示型。
• 材质与防护：传感器外壳采用316L不锈钢或哈氏合金，防护等级IP65/IP68；可选配高温型换能器（耐温150℃）。

2. 典型应用场景

（1）市政供水

• 案例：某市水务集团在原水输送管道中部署DN200设备，通过RS485通讯将流量数据实时上传至智慧水务平台。改造后，管网漏损率从20%降至10%，年节约水资源超200万吨。
• 特点：对夹式安装避免管道改造；宽量程比覆盖全场景需求；IP68防护等级适应户外环境。

（2）化工生产

• 应用：某石化企业在硫酸输送管道中采用哈氏合金外壳与PTFE衬里的DN200设备。改造后，流量测量误差从±2.5%降至±0.8%，年减少硫酸浪费超300吨。
• 优势：耐腐蚀材质适配强酸介质；HART协议支持远程参数配置；中压耐受能力保障工艺稳定性。

（3）环保监测

• 场景：某环保机构在污水排放管道中部署DN200设备，陶瓷衬里耐受腐蚀性废水，RS485通讯支持数据实时上传至监测平台。改造后，采样流量控制误差从±3%降至±0.5%，数据准确性提升95%。
• 优势：IP68防护等级适应野外环境；自诊断功能实时监测电极状态；对夹式设计减少安装对管道的影响。

（4）热力管网

• 案例：某热力公司在蒸汽冷凝水回收管道中采用DN200设备，通过温度压力补偿功能实现质量流量计算。改造后，热量交易误差从±4%降至±1.2%，用户纠纷率下降70%。
• 技术适配：高温型换能器与耐高温电极；无线通信功能支持远程数据读取；自诊断算法提升系统可靠性。

三、安装规范与维护要点

1. 安装要求

• 管道条件：传感器需安装于充满液体的直管段，避免气泡或杂质积聚；上游直管段至少10D（2米），下游5D（1米），管道内壁粗糙度需低于Ra6.3μm。
• 环境要求：避开强电磁场设备（如大功率电机），环境温度-30℃至70℃，湿度低于95%；高温环境安装需配套散热罩。
• 耦合剂使用：传感器与管道间需涂抹专用耦合剂（如甘油或超声波凝胶），确保声波传输效率，避免信号衰减。

2. 维护策略

• 定期校准：每半年进行零点校准与线性度检查，利用标准流量计验证仪表状态，确保长期稳定性。某电子芯片制造企业通过定期校准，将设备年漂移量控制在0.1%以内。
• 探头检查：每年使用内窥镜检测换能器表面，确认无沉积或腐蚀；超声波清洗模式减少附着物堆积，延长传感器寿命。
• 故障排查：若流量显示异常，优先检查液体中是否含气泡或杂质，可通过安装排气阀改善；信号中断时，检查耦合剂状态与电缆连接。

四、选型建议与成本平衡

1. 介质类型匹配

• 清洁液体：优先选择316L不锈钢材质、IP65防护等级、4-20mA输出的标准型，单台报价控制在8000-12000元人民币。
• 腐蚀性液体：需采用哈氏合金材质、PTFE衬里、RS485通讯的工业型，报价约15000-20000元人民币，确保耐腐蚀性与数据稳定性。
• 含固量液体：选择多普勒法、陶瓷衬里、IP68防护等级的经济型，报价约12000-18000元人民币，满足含固率介质计量需求。
• 高温液体：需配置高温型换能器与耐高温电极，报价约18000-25000元人民币，适配蒸汽等高温工况。

2. 全生命周期成本（TCO）考量

• 初期采购：基础款单价约12000元，高端款达25000元，但需结合维护成本与能效收益综合评估。
• 维护成本：传感器寿命约8-12年，年维护费用（清洁、校准、耦合剂更换）约2000-3000元；高端款因集成耐腐蚀材质，维护成本可能上浮20%-30%。
• 能效收益：通过精准流量控制优化泵组运行，某化工园区年节省燃煤超5000吨，设备投资可在3-4年内回收。

五、行业趋势与未来展望

1. 智能化功能深化

• 无线通信普及：集成LoRa或NB-IoT模块，实现远程参数配置与数据上云，降低人工巡检频率，适配智慧工厂监测需求。某钢铁企业通过无线通信功能，将设备数据接入能源管理系统，年减少人工抄表成本超50万元。
• 智能诊断升级：通过内置算法识别流量异常、温度偏差等故障，并发送预警信息至运维人员，提升系统可靠性。

2. 材料创新与适应性拓展

• 耐腐蚀材料：采用石墨烯涂层换能器提升抗极化能力，陶瓷衬里应对强磨损工况，扩展设备在化工、矿山等场景的应用。某环保企业通过陶瓷衬里设备，将污水采样流量控制稳定性提升30%。
• 多参数集成：同步测量温度、压力等参数，结合流量数据优化实验与生产工艺，提升能源利用效率。某药企通过多参数集成，将药液配制误差从±2%降至±0.5%。

3. 绿色能源与碳中和

• 分布式能源项目：在地热能开发、工业余热回收中，通过精准流量计量减少能源浪费，助力碳中和目标实现。某新能源企业通过超声波流量计优化地热井流量控制，年减少碳排放超2000吨。

结语

对夹式超声波流量计DN200凭借其非接触式测量、快速安装及强环境适应性，已成为市政供水、化工生产、环保监测及热力管网领域流体测量的核心设备。从原水输送的漏损监测到蒸汽管网的压力控制，从化工生产的腐蚀性介质测量到智慧工厂的能源优化，其技术优势持续推动着流量测量的精细化与智能化。未来，随着物联网技术与材料科学的深度融合，DN200对夹式超声波流量计将在远程监控、自诊断及多参数集成等方向实现更多突破，为构建绿色、高效的流体管理系统提供坚实支撑。
