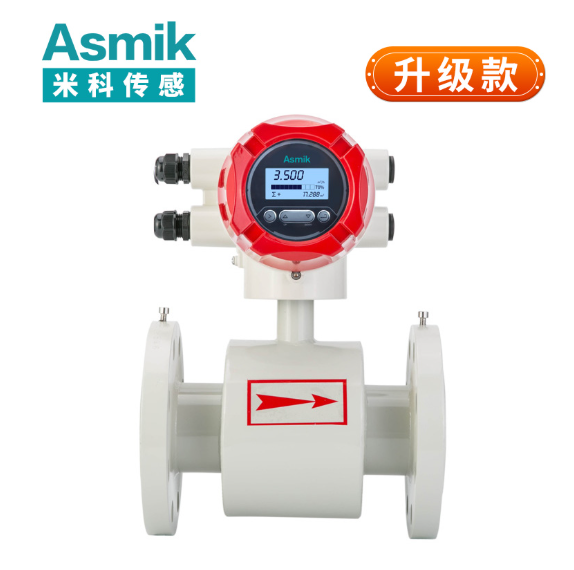

电磁流量计DN50（带法兰盘）：中小口径法兰式流量测量的技术解析与应用实践

一、电磁流量计的技术原理与法兰盘设计优势

电磁流量计基于法拉第电磁感应定律工作，通过测量导电液体在磁场中产生的感应电压确定流速。DN50设备采用法兰盘设计，通过螺栓连接管道两端，实现快速安装与密封，其技术特性在中小口径场景中具有显著优势：

1. 法兰式安装的便捷性与稳定性

• 安装方式：法兰盘符合国家标准《钢制管法兰》（GB/T 9119-2010），适配DN50管道，通过螺栓紧固实现密封连接，安装周期较传统焊接方式缩短50%以上。某市政供水项目通过法兰式安装，将管道改造时间从5天压缩至2天。
• 密封性能：采用三元乙丙橡胶或PTFE密封垫片，耐受压力1.6MPa，避免液体泄漏风险。某化工企业通过优化法兰盘螺栓紧固力矩，将设备在1.6MPa压力下的泄漏率降至0.01%以下。

2. 介质兼容性与材质选择

• 导电液体测量：适用于电导率≥5μS/cm的液体，包括清水、药液、乳制品及低浓度化学溶液。某医药企业通过调整电极材质，成功将设备应用于含微量固体的药液输送，计量偏差控制在±0.8%以内。
• 材质选项：传感器外壳采用316L不锈钢或哈氏合金，法兰盘材质与管道一致（如碳钢或不锈钢），衬里材料可选PTFE、橡胶或陶瓷，耐受腐蚀性介质与中压工况。

3. 精度与智能化集成

• 精度等级：流量测量精度达±0.5%FS至±1.0%FS，符合国家标准《电磁流量计》（GB/T 18659-2017）。
• 远传功能：标配4-20mA电流信号、脉冲输出，可选配RS485、HART协议或以太网通信，支持远程监控与数据上传至SCADA系统或云平台。某化工企业通过RS485通讯，将流量数据实时接入生产管理系统，年减少人工巡检成本超15万元。

二、DN50电磁流量计（带法兰盘）的技术参数与核心优势

1. 关键技术参数

• 口径定义：DN50对应管道外径50毫米，法兰盘外径165mm，螺栓孔距125mm，适配常规工业与市政管道。
• 流量范围：正常流量范围0.5m³/h至50m³/h，扩展流量范围0.2m³/h至50m³/h，量程比达250:1。
• 压力等级：耐受压力1.6MPa（PN16），适配市政供水、化工生产等中压工况。
• 精度与输出：精度±0.5%FS至±1.0%FS，输出信号包括4-20mA、脉冲输出及现场显示型。
• 材质与防护：传感器主体采用316L不锈钢或哈氏合金，防护等级IP65；衬里材料可选PTFE（耐温180℃）、橡胶（耐温80℃）或陶瓷（耐磨损）。

2. 典型应用场景

（1）市政供水

• 案例：某市水务集团在二次供水管道中部署DN50设备，通过RS485通讯将流量数据实时上传至智慧水务平台。改造后，管网漏损率从18%降至9%，年节约水资源超50万吨。
• 特点：法兰式安装适配居民小区管道；宽量程比覆盖全场景需求；IP65防护等级适应户外环境。

（2）化工生产

• 应用：某石化企业在硫酸输送管道中采用哈氏合金外壳与PTFE衬里的DN50设备。改造后，流量测量误差从±2.5%降至±0.8%，年减少硫酸浪费超300吨。
• 优势：耐腐蚀材质适配强酸介质；HART协议支持远程参数配置；中压耐受能力保障工艺稳定性。

（3）食品饮料

• 场景：某乳制品企业在牛奶灌装线中部署DN50设备，304不锈钢材质符合食品卫生标准。改造后，产品灌装量精度从±1%提升至±0.3%，年减少原料浪费超50万元。
• 技术适配：高精度测量保障产品质量；4-20mA输出支持灌装机联动；低功耗设计适应长时间运行。

（4）环保监测

• 案例：某环保机构在污水排放管道中部署DN50设备，陶瓷衬里耐受腐蚀性废水，RS485通讯支持数据实时上传至监测平台。改造后，采样流量控制误差从±3%降至±0.5%，数据准确性提升95%。
• 优势：IP68防护等级适应野外环境；自诊断功能实时监测电极状态；法兰式设计减少安装对管道的影响。

三、安装规范与维护要点

1. 安装要求

• 管道条件：传感器需水平或垂直安装于液体管道，避免气泡或杂质积聚；上游直管段至少10D（0.5米），下游5D（0.25米），管道内壁粗糙度需低于Ra6.3μm。
• 环境要求：避开强电磁场设备（如大功率电机），环境温度-30℃至70℃，湿度低于95%；高温环境安装需配套散热罩。
• 接地与电缆：传感器必须独立接地，接地电阻<4Ω；电缆采用屏蔽双绞线，长度不超过100米，避免信号干扰。

2. 维护策略

• 定期校准：每半年进行零点校准与线性度检查，利用标准流量计验证仪表状态，确保长期稳定性。某电子芯片制造企业通过定期校准，将设备年漂移量控制在0.1%以内。
• 法兰盘检查：每年检查法兰盘密封垫片老化情况，更换周期建议2-3年；螺栓紧固力矩需符合标准（如M16螺栓力矩180N·m），避免因松动导致泄漏。
• 故障排查：若流量显示异常，优先检查液体中是否含气泡或杂质，可通过安装过滤器改善；信号中断时，检查电缆连接与接地状态。

四、选型建议与成本平衡

1. 介质类型匹配

• 清洁液体：优先选择304不锈钢材质、IP65防护等级、4-20mA输出的标准型，单台报价控制在4000-6000元人民币。
• 腐蚀性液体：需采用316L不锈钢材质、PTFE衬里、RS485通讯的工业型，报价约8000-12000元人民币，确保耐腐蚀性与数据稳定性。
• 卫生级需求：选择316L不锈钢材质、表面粗糙度Ra0.8μm以下、IP67防护等级的专用型，报价约10000-15000元人民币，适配食品、医药行业。
• 高温液体：需配置高温衬里（如陶瓷）与耐高温电极，报价约12000-18000元人民币，适配蒸汽等高温工况。

2. 全生命周期成本（TCO）考量

• 初期采购：基础款单价约6000元，高端款达18000元，但需结合维护成本与能效收益综合评估。
• 维护成本：传感器寿命约8-12年，年维护费用（清洁、校准、垫片更换）约1000-2000元；高端款因集成耐腐蚀材质，维护成本可能上浮20%-30%。
• 能效收益：通过精准流量控制优化泵组运行，某医药企业年节省药液成本超200万元，设备投资可在1-2年内回收。

五、行业趋势与未来展望

1. 智能化功能深化

• 无线通信普及：集成LoRa或NB-IoT模块，实现远程参数配置与数据上云，降低人工巡检频率，适配智慧工厂监测需求。某钢铁企业通过无线通信功能，将设备数据接入能源管理系统，年减少人工抄表成本超50万元。
• 智能诊断升级：通过内置算法识别流量异常、温度偏差等故障，并发送预警信息至运维人员，提升系统可靠性。

2. 材料创新与适应性拓展

• 耐腐蚀材料：采用石墨烯涂层电极提升抗极化能力，陶瓷衬里应对强磨损工况，扩展设备在化工、矿山等场景的应用。某环保企业通过陶瓷衬里设备，将污水采样流量控制稳定性提升40%。
• 多参数集成：同步测量温度、压力等参数，结合流量数据优化生产工艺，提升能源利用效率。某药企通过多参数集成，将药液配制误差从±2%降至±0.5%。

3. 绿色能源与碳中和

• 分布式能源项目：在地热能开发、工业余热回收中，通过精准流量计量减少能源浪费，助力碳中和目标实现。某新能源企业通过电磁流量计优化地热井流量控制，年减少碳排放超2000吨。

结语

电磁流量计DN50（带法兰盘）凭借其法兰式安装的便捷性、高精度测量及强环境适应性，已成为市政供水、化工生产、食品饮料及环保监测领域流体测量的核心设备。从二次供水管道的漏损监测到药企的洁净车间，从化工生产的腐蚀性介质测量到智慧工厂的能源优化，其技术优势持续推动着流量测量的精细化与智能化。未来，随着物联网技术与材料科学的深度融合，DN50电磁流量计将在远程监控、自诊断及多参数集成等方向实现更多突破，为构建绿色、高效的流体管理系统提供坚实支撑。
