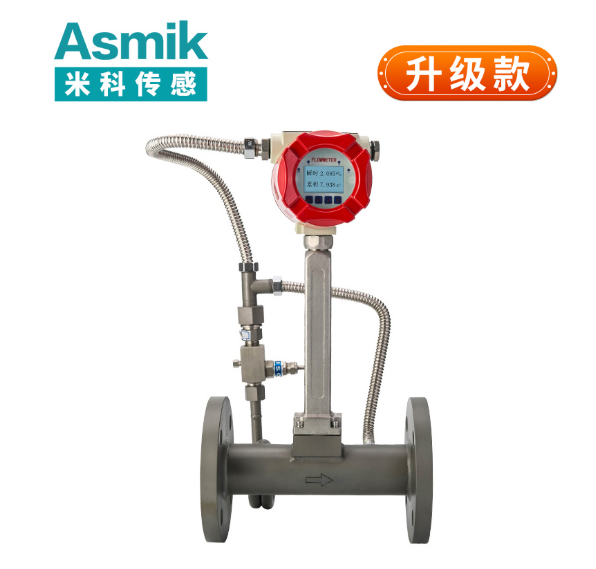

DN125蒸汽流量计：涡街流量计在蒸汽测量中的技术解析与应用

一、技术原理与蒸汽测量特性

涡街流量计基于卡门涡街效应工作：当蒸汽流经非流线型阻流体（漩涡发生体）时，会在其下游两侧交替产生规则的漩涡列。漩涡的分离频率（f）与蒸汽平均流速（v）成正比，与阻流体的特征宽度（d）成反比，公式表达为：
f=St⋅dv​
（St为斯特劳哈尔数，通常为0.18-0.22；d为漩涡发生体宽度）

1. 蒸汽测量的特殊性

• 密度补偿需求：蒸汽的密度随压力、温度变化显著，需通过集成温度、压力传感器实现实时补偿，将质量流量转换为标准体积流量。
• 两相流影响：蒸汽中若含液滴或冷凝水，可能引发漩涡信号波动，需通过气液分离装置或算法滤波优化测量稳定性。

二、量程范围与精度等级

DN125涡街流量计的量程设计需结合蒸汽状态（饱和或过热）及工况参数动态调整，以下为典型参数：

1. 基础量程范围

• 饱和蒸汽：压力0.1-4.0MPa，量程覆盖50-5000kg/h，量程比达100:1，支持从低压到中压的蒸汽场景。
• 过热蒸汽：温度≤450℃，压力≤6.4MPa，量程范围扩展至80-8000kg/h，量程比受密度变化影响可能降至80:1。

2. 精度等级

• 标准型：质量流量精度±1.5%FS，体积流量精度±1%FS，符合国家标准《涡街流量计》（GB/T 21391-2008）。
• 高精度型：通过双频检测技术及智能滤波算法，质量流量精度可提升至±1%FS，适用于能源审计等对精度要求极高的场景。

三、安装规范与维护要点

1. 安装要求

• 管道适配：传感器需水平或垂直安装于蒸汽管道，避免冷凝水积聚；上游直管段至少15D（1.8米），下游5D（0.6米）。
• 环境要求：避开强电磁场设备（如高压电缆），环境温度-30℃至70℃，湿度低于95%；户外安装需配套防护罩。
• 接地与电缆：传感器必须独立接地，接地电阻<4Ω；电缆采用屏蔽双绞线，长度不超过100米。

2. 维护策略

• 定期校准：每半年进行零点校准与线性度检查，利用HART手操器远程验证仪表状态。
• 探头检查：每年使用内窥镜检测漩涡发生体区域，确认无沉积或腐蚀；高温型需检查隔热层完整性。
• 故障排查：若流量显示异常，优先检查蒸汽中是否含液滴，可通过气液分离装置改善；介质含颗粒物时，配置可拆卸阻流体以便机械清洗。

四、行业应用与案例分析

1. 化工生产

• 案例：某化肥厂在合成氨装置中部署DN125涡街流量计，实时监测过热蒸汽流量。设备投入使用后，蒸汽消耗量核算偏差从±3%FS降至±1.2%FS，年减少蒸汽浪费超5000吨。
• 优势：哈氏合金阻流体耐受高温高压环境；集成温压补偿功能，适应蒸汽参数波动场景。

2. 区域供热

• 应用：某热力公司在一次网蒸汽管道中采用DN125设备，通过485通讯将数据实时上传至智慧供热平台。设备支持双向测量，助力管网漏损定位，年减少非计划停热次数超15次。
• 特点：分体式设计使转换器可部署于控制室，避免现场高温环境对电子元件的影响；IP68防护等级适应户外埋地管道场景。

3. 食品加工

• 场景：某乳制品企业在杀菌工艺中部署DN125涡街流量计，精确控制饱和蒸汽流量。经对比测试，设备与质量流量计的累计流量偏差仅1.05%，日均计量偏差≤1.1%。
• 技术适配：316L不锈钢材质符合食品级卫生标准；脉冲输出信号直接接入PLC，实现蒸汽流量与杀菌温度的联动控制。

五、选型建议与成本平衡

1. 蒸汽类型匹配

• 饱和蒸汽：优先选择集成温压补偿功能的中端款，适配压力0.1-4.0MPa，报价范围约3万-5万元人民币。
• 过热蒸汽：需采用哈氏合金阻流体、高温型传感器的高端款，适配温度≤450℃，报价约6万-8万元人民币。

2. 全生命周期成本（TCO）考量

• 初期采购：基础款单价约2.5万元，高端款达8万元，但需结合维护成本与能效收益综合评估。
• 维护成本：传感器寿命约8-10年，年维护费用（清洁、校准）约2000-4000元；高端款因集成更多功能，维护成本可能上浮30%。
• 能效收益：通过精准蒸汽流量控制优化锅炉运行，某化工项目年节省燃煤超3000吨，设备投资可在2-3年内回收。

六、行业趋势与未来展望

1. 智能化功能普及

• 无线通讯：支持NB-IoT或LoRa传输，实现远程参数配置与数据上云，降低布线成本。
• 智能诊断：通过内置算法识别阻流体磨损、电缆故障等异常，并发送预警信息至维护人员。

2. 材料创新与适应性拓展

• 耐腐蚀材料：采用石墨烯涂层阻流体提升抗极化能力，陶瓷材质应对强磨损工况。
• 多参数集成：同步测量温度、压力、流量数据，结合蒸汽焓值计算热能，优化能源管理效率。

3. 绿色能源与碳中和

• 分布式能源项目：在地热能开发、生物质能蒸汽供应中，通过精准流量监测提升能源利用效率，助力碳中和目标实现。

结语

DN125涡街流量计凭借其中大口径设计、宽量程比及对蒸汽介质的强适应性，已成为化工、电力、食品加工等领域蒸汽流量测量的核心设备。从化肥厂的合成氨装置到热力公司的一次网管道，从乳制品企业的杀菌工艺到地热能开发的蒸汽循环，其技术优势持续推动着蒸汽管理的精细化与智能化。未来，随着物联网技术与材料科学的深度融合，DN125涡街流量计将在远程监控、自诊断及多参数集成等方向实现更多突破，为构建智慧蒸汽管理系统提供坚实支撑。
