DN40涡街流量计测量范围解析：技术参数与应用场景深度探究

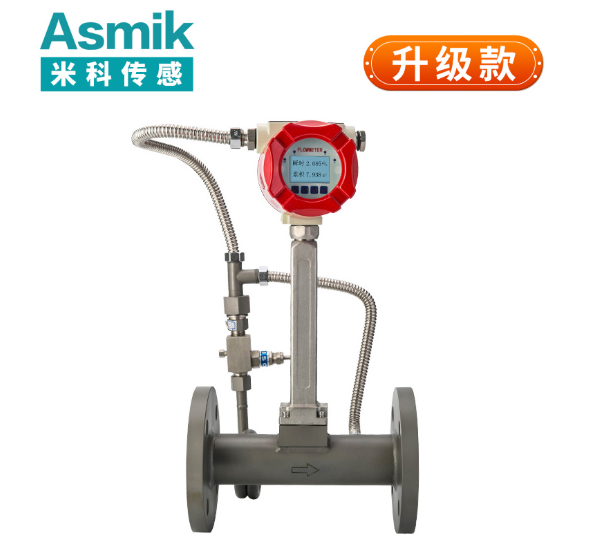

一、技术原理与基础量程

涡街流量计基于卡门涡街效应工作：当流体流经非流线型阻流体（漩涡发生体）时，会在其下游两侧交替产生规则的漩涡列。漩涡的分离频率（f）与流体平均流速（v）成正比，与阻流体的特征宽度（d）成反比，公式表达为：
f=St⋅dv​
其中，St为斯特劳哈尔数（通常为0.18-0.22），d为漩涡发生体宽度。通过检测漩涡频率，结合管道截面积（A），可计算出体积流量：
Q=f⋅A⋅K
（K为仪表系数，与传感器设计相关）

1. DN40规格的基础量程

• 液体测量：适配40mm管道，覆盖0.6-60m³/h（水介质），量程比达100:1，可适应低流速（0.1m/s）至中流速（5m/s）场景。
• 气体测量：标准状态下（0℃, 101.325kPa）覆盖20-2000m³/h（空气），量程比同样达100:1，支持低压气体场景。
• 蒸汽测量：饱和蒸汽量程通常为50-5000kg/h，需结合压力参数换算为体积流量，量程比受蒸汽密度影响可能降至50:1。

二、影响测量范围的关键因素

实际测量范围需根据介质特性、管道条件及环境参数动态调整，以下因素可能限制量程上限或下限：

1. 介质物理特性

• 粘度：液体粘度超过0.001Pa·s时，漩涡信号强度减弱，量程比可能降至50:1；高粘度介质（如重油）需选用特殊设计的漩涡发生体。
• 密度：气体密度变化直接影响漩涡频率，低密度气体（如氢气）可能需降低量程上限以确保信号稳定性。
• 导电性：涡街流量计为机械式传感器，介质导电性对测量无直接影响，但含颗粒物介质可能加速漩涡发生体磨损。

2. 管道安装条件

• 直管段要求：上游需保留至少10D（400mm）直管段，下游5D（200mm），管道内壁粗糙度超过Ra3.2μm时，量程比可能下降20%-30%。
• 振动与噪声：管道振动频率接近漩涡分离频率时，可能引发共振干扰，需通过加装支撑架或选择防振型传感器解决。

3. 环境参数

• 温度：普通型耐温≤350℃，高温型可达450℃，超温运行可能导致漩涡发生体变形，量程精度下降。
• 压力：耐压≤4.0MPa（普通型），高压型可达6.4MPa，超压运行可能损坏传感器结构，需重新校准量程。

三、扩展量程的技术手段

通过优化设计或附加装置，可部分突破基础量程限制，满足特殊场景需求：

1. 双频检测技术

• 采用高低频双传感器设计，低频段（0.1-10Hz）覆盖小流量，高频段（10-1000Hz）覆盖大流量，量程比可扩展至150:1。

2. 智能信号处理

• 通过数字滤波算法抑制噪声干扰，提升小流量信号识别能力，使液体量程下限从0.6m³/h降至0.3m³/h。

3. 多变量补偿

• 集成温度、压力传感器，实时修正介质密度变化，蒸汽测量量程比可从50:1提升至80:1。

四、选型建议与量程匹配

1. 应用场景分类

• 市政供水：选择316L不锈钢材质、IP68防护等级、基础量程（0.6-60m³/h），满足居民用水流量监测需求。
• 工业气体计量：采用哈氏合金传感器、防爆设计、气体量程（20-2000m³/h），适配化工园区压缩空气管道。
• 蒸汽能源审计：需集成温压补偿功能，蒸汽量程覆盖50-5000kg/h，确保热力站蒸汽流量精准核算。

2. 量程冗余设计

• 建议实际最大流量不超过量程上限的80%，最小流量不低于量程下限的20%，以平衡测量精度与设备寿命。例如，设计流量为50m³/h的液体管道，应选择量程覆盖62.5m³/h（上限）至12.5m³/h（下限）的传感器。

五、行业趋势与未来展望

1. 智能化功能普及

• 无线通讯：集成LoRa或NB-IoT模块，实现远程参数配置与数据上云，降低布线成本。
• 智能诊断：通过内置算法识别漩涡发生体磨损、电缆故障等异常，并发送预警信息至维护人员。

2. 材料创新与适应性拓展

• 耐腐蚀材料：采用石墨烯涂层漩涡发生体提升抗极化能力，陶瓷材质应对强磨损工况。
• 微型化设计：通过MEMS技术缩小传感器体积，适配更狭窄管道空间，量程比可进一步扩展。

3. 绿色能源与碳中和

• 分布式能源项目：在地热能开发、氢燃料电池冷却液循环中，通过精准流量监测提升能源利用效率。

结语

DN40涡街流量计的测量范围受技术原理、介质特性及工况参数等多重因素影响，实际量程需结合具体场景动态调整。从市政供水的液体监测到工业气体的压缩空气计量，从蒸汽能源审计到绿色能源开发，其技术优势持续推动着流体管理的精细化与智能化。未来，随着物联网技术与材料科学的深度融合，DN40涡街流量计将在远程监控、自诊断及多参数集成等方向实现更多突破，为构建智慧流体管理系统提供坚实支撑。
