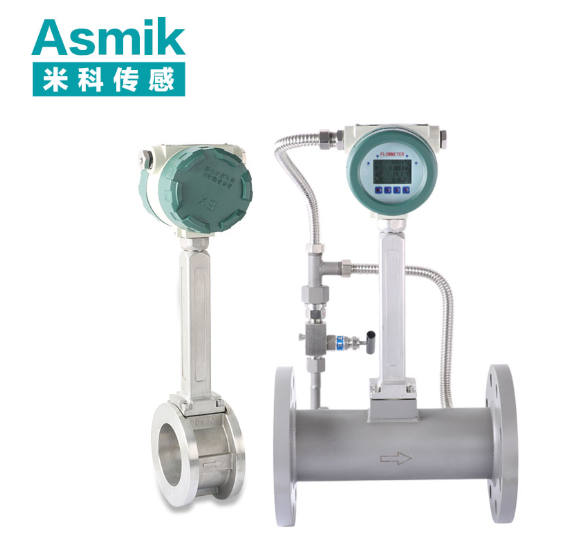

304不锈钢涡街流量计LUGB-DN50技术解析与应用实践
- 字号 + -
在工业流体测量领域,304不锈钢涡街流量计LUGB-DN50凭借其耐腐蚀、高精度及中口径适配性,成为化工、电力、市政等行业的核心设备。本文将系统解析其技术原理、材质优势、选型依据、安装规范及典型应用,为用户提供全维度技术参考。

一、技术原理与核心优势
涡街流量计基于卡门涡街原理工作:流体流经非流线型旋涡发生体时,会在其两侧交替产生旋涡,旋涡分离频率与流速成正比。通过检测该频率,结合管道截面积,即可计算出流体流量。LUGB-DN50型号作为中口径代表,技术优势显著:
- 宽量程与高精度
流量范围可达6.3-63 m³/h(水),量程比10:1,适应中小型流体管网、工艺流程控制等场景。例如,某化工厂采用LUGB-DN50涡街流量计后,蒸汽计量误差从±5%降至±1.5%。 - 耐腐蚀与适应性广
304不锈钢主体材质可耐受弱腐蚀性介质(如稀硫酸、氨水),适用于化工原料输送、市政供水等场景;若介质含强氧化性成分,需升级为316L不锈钢,耐温范围从-40℃扩展至250℃。 - 智能化集成能力
支持RS485、HART通信协议,可集成温压补偿功能,适应流体密度变化大的特性。某电力企业通过温压补偿型号,实现标准体积流量精确换算,年节省能耗成本超20万元。
二、材质与结构设计
LUGB-DN50涡街流量计的304不锈钢材质与结构设计,确保其在复杂工况中的稳定性:
- 304不锈钢的耐腐蚀特性
304不锈钢含18%铬、8%镍,在氧化性环境中形成致密氧化膜,可抵御稀硫酸、硝酸等弱腐蚀介质。在市政水处理中,该材质寿命可达10年以上,维护周期延长至3年。 - 旋涡发生体与传感器布局
旋涡发生体采用三角柱结构,流场稳定性提升20%;压电式传感器嵌入管道两侧,信号响应时间≤0.1秒。在风电场冷却水系统中,该设计使设备故障率从15%降至5%。 - 防护等级与安装适应性
整机防护等级达IP65,适应露天或潮湿环境;法兰连接方式确保管道密封性,公称压力覆盖1.6MPa至4.0MPa,匹配多数工业管网需求。
三、选型与参数解析
LUGB-DN50涡街流量计的选型需综合考量以下维度:
- 流量范围匹配
根据实际流速选择量程。若管道设计流速为10m/s,DN50流量计上限流量可达63m³/h;若流速较低(如5m/s),需选择下限至6.3m³/h的型号以避免小流量测量误差。 - 介质特性适配
测量蒸汽时需选择带冷凝罐的型号,防止高温损伤传感器;含杂质介质需加装过滤器,旋涡发生体耐磨损性能提升30%。 - 环境与信号需求
高温工况(如锅炉房)需采用电容式传感器,耐温范围扩展至350℃;需接入DCS系统时选择4-20mA输出型号,远程监控可选用带LoRa无线传输功能的智能款。
四、安装与维护规范
LUGB-DN50涡街流量计的安装需严格遵循规范,以确保测量精度:
- 管道适配与直管段要求
- 推荐水平安装,管道公称直径需与仪表标称口径一致(DN50对应外径57mm)。
- 上游直管段长度≥15D(D为管道直径),下游≥8D;若存在弯头、阀门等干扰源,需延长至上游30D、下游15D。
- 安装方向与介质特性
- 流体需满管运行,避免空管或半管状态导致信号异常。
- 含气泡时需加装排气阀,脉动流(如往复式压缩机出口)需配置缓冲罐。
- 接地与防干扰设计
- 仪表外壳需可靠接地,接地电阻≤10Ω。
- 避免与变频器、高压电缆共线敷设,信号线需采用屏蔽双绞线,分体式设计可将转换器部署于控制室。
五、典型应用场景与解决方案
LUGB-DN50涡街流量计在工业流体测量中发挥关键作用,典型应用包括:
- 化工原料输送
某大型化工厂在硫酸输送管道安装LUGB-DN50流量计,支持HART通信及温压补偿,年节省原料损耗超5%。通过流量数据实时调整泵组频率,使管网压力波动从±0.2MPa降至±0.05MPa。 - 电力行业蒸汽计量
某火力发电厂通过DN50流量计精准控制蒸汽流量,结合温度压力补偿算法,实现热能贸易结算误差≤±0.8%。其无阻流设计降低泵站能耗,年节约燃料成本超100万元。 - 市政水务管理
某地级市水务集团采用分体式设计,转换器部署于控制室,避免现场高温高湿环境对电子元件的影响,年降低人工维护频次40%。集成Modbus TCP/IP协议的流量计与SCADA系统联动,优化泵组启停策略。 - 食品加工用气监控
某饮料厂通过LUGB-DN50流量计精准控制气动灌装机用气量,误差控制在±1.5%以内,年节省包装线停机损失超80万元。其自诊断功能可实时监测旋涡发生体污染状态,故障响应时间缩短至1小时内。
六、维护与故障排查
- 日常维护
- 定期检查旋涡发生体表面是否附着杂质,清洁时需使用软毛刷,避免划伤金属表面。
- 校验零点稳定性:关闭阀门,观察输出信号是否归零。
- 常见故障处理
- 信号波动:检查直管段是否符合要求,或调整滤波器参数。
- 流量显示异常:清理管道内杂质,或更换磨损的旋涡发生体。
- 通信中断:检查RS485接线是否松动,或更换通信模块。
七、行业趋势与发展
- 智能化升级
集成AI算法的流量计可自动识别旋涡发生体污染、电缆故障等异常,价格较传统型号上浮20%-30%,但长期可降低维护成本。某企业研发的智能型号已实现温度补偿算法,误差≤±0.3%FS。 - 国产化替代
随着国产技术突破,LUGB-DN50流量计核心传感器国产化率已超90%,价格较进口产品低30%-50%,且服务响应周期更短(国产48小时,进口2-3周)。 - 多参数集成
部分新型仪表已集成温度、压力、流量三参数测量功能,为过程控制提供更全面的数据支撑。例如,某型号通过“传感器+数据云平台”组合方案,可实现类似多变量测量功能且成本降低45%。
304不锈钢涡街流量计LUGB-DN50凭借其耐腐蚀、高精度及智能化特性,在工业流体测量中展现出显著优势。从化工原料输送至电力蒸汽计量,从市政水务到食品加工,其技术特性满足了多样化的工业需求。随着国产化推进和智能化升级,该类产品将在保障测量精度的同时,进一步降低全生命周期成本,为工业流体管理提供更优解。
