DN40管道压缩空气流量测量中涡街流量计的应用解析

  • 字号 + -

在工业压缩空气计量领域，涡街流量计凭借其高精度、耐压及宽量程特性，成为化工、制药、食品包装等场景的核心设备。本文将系统解析DN40涡街流量计在压缩空气测量中的技术特性、选型依据、安装规范及典型应用，为用户提供全维度技术参考。

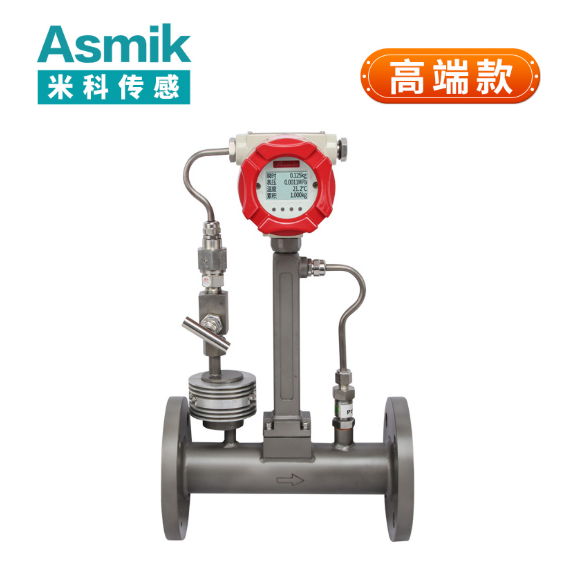

一、技术原理与核心优势

涡街流量计基于卡门涡街原理工作：流体流经非流线型旋涡发生体时，会在其两侧交替产生旋涡，旋涡分离频率与流速成正比。通过检测该频率，结合管道截面积，即可计算出流体流量。DN40型号作为中小口径代表，技术优势显著：

  1. 宽量程与高精度
    流量范围可达22.6-150 m³/h（气体），量程比10:1，适应压缩空气管网、气动设备供气等场景。例如，某化工厂采用DN40涡街流量计后，压缩空气计量误差从±8%降至±2%。
  2. 耐压与适应性广
    主体材质通常为304/316L不锈钢，工作压力可达4.0MPa，适应压缩空气压力波动场景。在制药企业洁净空气中，其无机械运动部件设计可避免粉尘卡阻，长期稳定性优于1%FS。
  3. 智能化集成能力
    支持RS485、HART通信协议，可集成温压补偿功能，适应压缩空气密度变化大的特性。某食品包装企业通过温压补偿型号，实现标准体积流量精确换算，年节省能耗成本超30万元。

二、选型关键因素

DN40涡街流量计的选型需综合考量以下维度：

  1. 流量范围匹配
    根据压缩空气实际流速选择量程。若管道设计流速为15m/s，DN40流量计上限流量可达150m³/h；若流速较低（如8m/s），需选择下限至22.6m³/h的型号以避免小流量测量误差。
  2. 材质与耐压等级
    普通工况可选304不锈钢，若压缩空气含油分或水分，需升级为316L不锈钢或哈氏合金电极，搭配PTFE衬里。耐压等级需匹配管道设计压力，如2.5MPa管道需选择PN25型号。
  3. 环境适应性
    高温工况（如压缩空气后冷却器出口）需采用电容式传感器，耐温范围扩展至350℃；露天安装需选择IP68防护等级，防止雨水侵入损坏电路。
  4. 信号输出需求
    需接入DCS系统时选择4-20mA输出型号；若需远程监控，可选用带LoRa无线传输功能的智能款，但成本将增加30%-50%。

三、安装规范与适配性要求

DN40涡街流量计的安装需严格遵循规范，以确保测量精度：

  1. 管道适配与直管段要求
    • 推荐水平安装，管道公称直径需与仪表标称口径一致（DN40对应外径45mm）。
    • 上游直管段长度≥15D（D为管道直径），下游≥8D；若存在弯头、阀门等干扰源，需延长至上游30D、下游15D。
  2. 安装方向与介质特性
    • 流体需满管运行，避免空管或半管状态导致信号异常。
    • 含水分或油分时，需在仪表前端加装气液分离器；测量脉动流（如螺杆式空压机出口）时，需配置缓冲罐稳定流场。
  3. 接地与防干扰设计
    • 仪表外壳需可靠接地，接地电阻≤10Ω。
    • 避免与变频器、高压电缆共线敷设，信号线需采用屏蔽双绞线，分体式设计可将转换器部署于控制室。

四、典型应用场景与解决方案

涡街流量计DN40在压缩空气测量中发挥关键作用，典型应用包括：

  1. 化工生产气动控制
    某大型化工厂在仪表风管道安装DN40涡街流量计，支持HART通信及温压补偿，年节省压缩空气能耗超200万元。通过流量数据实时调整空压机负载，使管网压力波动从±0.1MPa降至±0.02MPa。
  2. 制药企业洁净空气计量
    某制药集团选用316L不锈钢电极+PTFE衬里的高配型号，适应洁净室正压维持需求，年减少空气过滤器更换频次40%。其自诊断功能可实时监测旋涡发生体污染状态，故障响应时间缩短至2小时内。
  3. 食品包装用气监控
    某饮料厂通过DN40流量计精准控制气动灌装机用气量，误差控制在±1.5%以内，年节省包装线停机损失超150万元。其无阻流设计降低压损，使空压机能耗下降8%-12%。
  4. 纺织厂喷气织机供气
    某纺织集团在主管道部署DN40涡街流量计，集成Modbus TCP/IP协议与MES系统联动，优化织机集群供气策略。通过流量数据动态调整空压机启停，年节电效益超80万度。

五、维护与故障排查

  1. 日常维护
    • 定期检查旋涡发生体表面是否附着杂质，清洁时需使用软毛刷，避免划伤金属表面。
    • 校验零点稳定性：关闭阀门，观察输出信号是否归零。
  2. 常见故障处理
    • 信号波动：检查直管段是否符合要求，或调整滤波器参数。
    • 流量显示异常：清理管道内油分或水分，或更换磨损的旋涡发生体。
    • 通信中断：检查RS485接线是否松动，或更换通信模块。

六、行业趋势与发展

  1. 智能化升级
    集成AI算法的流量计可自动识别旋涡发生体污染、电缆故障等异常，价格较传统型号上浮20%-30%，但长期可降低维护成本。某企业研发的智能型号已实现温度补偿算法，误差≤±0.5%FS。
  2. 国产化替代
    随着国产技术突破，DN40流量计核心传感器国产化率已超90%，价格较进口产品低30%-50%，且服务响应周期更短（国产48小时，进口2-3周）。
  3. 多参数集成
    部分新型仪表已集成温度、压力、流量三参数测量功能，为过程控制提供更全面的数据支撑。例如，某型号通过“传感器+数据云平台”组合方案，可实现类似多变量测量功能且成本降低45%。

DN40涡街流量计在压缩空气测量中的应用，充分体现了其在精度、适应性及可靠性方面的综合优势。从化工气动控制到制药洁净空气，从食品包装到纺织供气，其技术特性满足了多样化的工业需求。随着智能化与国产化的推进，该类产品将在保障测量精度的同时，进一步降低全生命周期成本，为工业压缩空气管理提供更优解。
