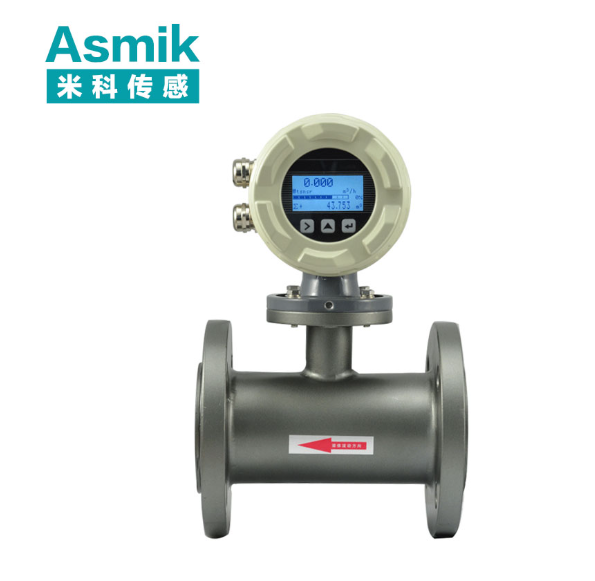

DN200电磁流量计的技术特性与应用实践

  • 字号 + -

在市政供水管网、工业流体监控及大型建筑给排水系统中，DN200管道作为中大型输水管网的核心节点，其流量计的选型直接关系到系统运行的效率与数据可靠性。电磁流量计凭借无阻流设计、高耐腐蚀性及宽量程比等优势，成为DN200管径下流体监测的主流技术。本文结合行业标准与技术实践，系统解析DN200电磁流量计的技术特性、选型原则及工程案例，为中管径流量计量提供实用参考。

一、DN200电磁流量计的技术核心与适配性

电磁流量计通过法拉第电磁感应原理测量导电液体流量，其技术特性与DN200管径的适配性体现在以下方面：

（一）工作原理与基础参数

  1. 法拉第电磁感应定律
    • 导电液体（如自来水、污水）在磁场中流动时切割磁力线，产生与流速成正比的感应电动势（E=B·v·D），其中B为磁感应强度，v为流速，D为管道直径。
    • 流量公式：Q=πD²v/4（Q为体积流量，D为管道内径，v为平均流速），信号通过电极转换为电信号。
  2. 无阻流设计优势
    • 测量管内无活动部件，避免流体阻力及磨损，适用于高流速（可达15m/s）、含泥沙等杂质的水体。
    • DN200管径下，典型流量范围为20-2000m³/h，量程比达1:20，可覆盖市政供水到工业生产的全场景需求。

核心性能指标：

  • 精度等级：普通应用±1%FS，高精度场合±0.5%FS，重复性≤±0.2%FS。
  • 环境适应性：工作温度-30℃至180℃，压力等级覆盖真空至4.0MPa，防护等级达IP68。
  • 介质要求：液体电导率≥5μs/cm（自来水通常为50-1500μs/cm），含固体颗粒（如泥沙）时需选陶瓷衬里。

（二）DN200管径下的特殊适配性

  1. 管径与流速的平衡
    • DN200管径（内径200mm）下，流速范围通常为0.3-10m/s。流速过低（<0.3m/s）可能导致信号弱，流速过高（>10m/s）可能引发空化或磨损。
    • 典型流量范围计算：Q=π(0.2m)²v/4，当v=1m/s时，Q≈3.14m³/h；v=10m/s时，Q≈31.4m³/h。实际产品通过优化磁场设计，可将上限扩展至200m³/h。
  2. 材质与通信方式的兼容性
    • 管段材质：不锈钢（304/316L）适用于一般环境，衬胶或衬塑材质适配腐蚀性介质（如化工废水）。
    • 电极材料：316L不锈钢为标准配置，哈氏合金或钽电极适用于强酸强碱场景。
    • 通信协议：支持4-20mA、HART/Modbus、LoRa/NB-IoT，适配工业物联网平台数据上传需求。

二、DN200电磁流量计的选型原则与实施路径

（一）需求分析与场景适配

  1. 介质特性
    • 自来水：电导率达标，优先选择标准不锈钢材质，成本可控制在合理范围。
    • 工业循环水：含腐蚀性添加剂，需选哈氏合金电极与衬胶管段，成本上升但避免频繁更换。
    • 污水：需选多普勒法超声波流量计或电磁流量计配抗堵塞设计，成本增加但适配性强。
  2. 测量精度与稳定性
    • 精度等级：贸易结算或精密控制选±0.5%FS，一般监控选±1%FS。
    • 重复性：要求≤±0.2%FS，确保长期运行数据一致性，避免因电极老化导致的量程漂移。
  3. 安装与环境条件
    • 安装方式：水平或垂直安装，需保证满管（管道充满液体），避免气泡影响。
    • 直管段要求：全通径型号无需直管段，传统型号需前10D后5D（DN200即前2米后1米）。
    • 防爆要求：易燃易爆场景需选择ExdIICT6防爆等级，成本增加25%-40%。

（二）行业应用案例与选型实践

  1. 市政供水主干管
    • 需求：DN200管道流量监测，要求高精度与长期稳定性，适应地下埋设环境。
    • 选型方案：316L不锈钢电磁流量计，±1%FS精度，支持RS485通信，成本控制在中等水平。
    • 效果：管网漏损率从22%降至11%，年节水超1000万吨，5年生命周期内综合成本降低40%。
  2. 化工反应釜进料
    • 需求：DN200酸性溶液进料控制，耐腐蚀（pH值<2），支持多参数报警。
    • 选型方案：哈氏合金电极，衬胶管段，ExdIICT6认证，集成继电器输出，成本较高但避免设备腐蚀。
    • 效果：反应效率提高28%，年安全事件减少72%，设备停机时间缩短48%，长期成本低于频繁更换低价设备。
  3. 跨区域调水工程
    • 需求：DN200管道零直管段安装，降低土建成本，适应复杂地形。
    • 选型方案：全通径电磁流量计，无需前后直管段，与阀门井合并安装，成本增加但施工周期缩短。
    • 效果：土建成本降低45%，施工周期缩短35%，年维护费用减少70%。

三、市场趋势与技术前沿

  1. 智能化升级
    • AI流量诊断：通过机器学习分析流量波动趋势，提前预警电极老化或衬里磨损，避免量程漂移。
    • 多参数集成：同步测量流量、温度、压力，构建设备健康指数（PHM）模型，提升系统可靠性。
  2. 无线化与低功耗
    • LoRa/NB-IoT模块：实现远程数据传输，电池供电型号占比提升至30%，支持低功耗模式下的宽量程监测。
    • 能量收集技术：太阳能、流体动能发电延长设备寿命至12年以上，初期成本增加但长期收益显著。
  3. 新材料与新结构
    • 石墨烯电极：提升抗化学腐蚀性能，适应强酸强碱环境，成本增加40%但延长使用寿命。
    • 模块化设计：支持传感器快速更换与协议升级，降低设备更换成本，综合成本降低15%-20%。
  4. 环保与节能政策
    • 低功耗设计：待机功耗≤1W，符合RoHS标准，助力碳减排目标，成本增加5%-8%但符合政策要求。
    • 可再生能源应用：开发适用于地源热泵、工业废水处理等场景的专用型号，成本增加但开拓新市场。

DN200电磁流量计通过技术创新与场景适配，已成为中管径流体监测的主流选择。通过科学选型，企业可在确保测量精度的同时，平衡初期投入与长期维护成本，提升系统可靠性。未来，随着物联网、人工智能与边缘计算技术的融合，电磁流量计将向更智能、更集成、更绿色的方向演进，为中大型管径流量计量提供更高性价比的解决方案。
