DN450气体流量计中涡街流量计的技术适配与应用实践

  • 字号 + -

在石油、化工、电力等工业领域，DN450气体管道作为大型流体传输系统的核心节点，其流量监测的精准性与实时性直接关系到生产安全性与能源利用效率。涡街流量计凭借耐高温高压、宽量程比及无活动部件等优势，成为DN450气体管道流量测量的主流技术。本文结合行业标准与技术实践，系统解析涡街流量计在DN450气体管道中的技术特性、选型原则及工程案例，为大型管径气体计量提供实用参考。

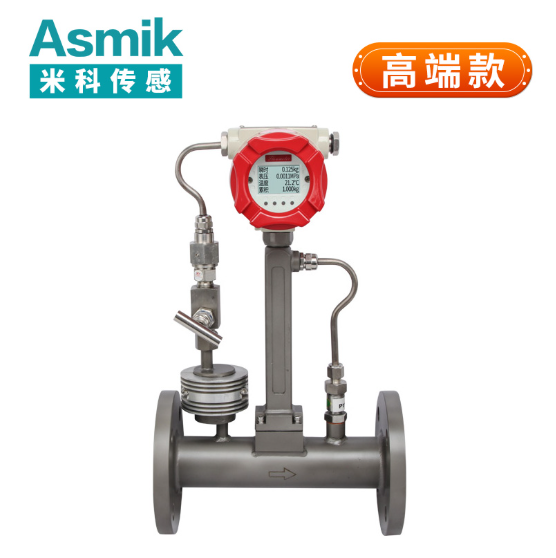

一、涡街流量计的技术核心与DN450气体管道适配性

涡街流量计通过检测流体中漩涡的频率来测量流量，其技术特性与DN450气体管道的高温高压环境适配性体现在以下方面：

（一）工作原理与基础参数

  1. 卡门涡街效应
    • 流体流经非流线型阻流体（如三角柱）时，会在其两侧交替产生漩涡，漩涡频率（f）与流速（v）成正比（f=Sr·v/D），其中Sr为斯特劳哈尔数，D为管道直径。
    • 流量公式：Q=πD²v/4（Q为体积流量，D为管道内径，v为平均流速），频率信号通过压电传感器转换为电信号。
  2. 耐高温高压设计
    • 传感器采用高温陶瓷或特殊合金材质，适应气体温度≤450℃、压力≤4.0MPa的工况。
    • DN450管径下，涡街流量计可覆盖500-50000m³/h的气体流量范围，量程比达1:20。

核心性能指标：

  • 精度等级：普通应用±1.5%FS，高精度场合±1%FS，重复性≤±0.5%FS。
  • 环境适应性：工作温度-40℃至450℃，压力等级覆盖真空至4.0MPa，防护等级达IP68。
  • 介质要求：适用于干气、湿气、天然气等多种气体，需结合温度压力补偿计算体积流量。

（二）DN450管径下的特殊适配性

  1. 直管段与安装灵活性
    • 传统型号需前20D后5D直管段（DN450即前9米后2.25米），全通径型号可放宽至前10D后3D，降低安装空间要求。
    • 法兰式或夹持式安装适配不同管道材质（如碳钢、不锈钢），减少现场改造难度。
  2. 抗振动与抗干扰设计
    • 传感器内置数字滤波算法，可抑制管道振动或气体脉动引起的信号干扰，提升数据稳定性。
    • 高温环境下采用特殊密封结构，避免传感器老化导致的量程漂移。

二、DN450涡街气体流量计的选型原则与实施路径

（一）需求分析与场景适配

  1. 气体参数
    • 温度与压力：需明确气体类型（如天然气、压缩空气）、温度范围（如-50℃至450℃）及压力等级（如1.6-4.0MPa），以选择合适的传感器材质与补偿算法。
    • 流量范围：DN450管道典型气体流量为2000-20000m³/h，需选型时覆盖实际工况的120%（避免量程上限溢出）。
  2. 测量精度与稳定性
    • 精度等级：贸易结算或能源管理选±1%FS，一般监控选±1.5%FS。
    • 重复性：要求≤±0.5%FS，确保每小时流量数据一致性，避免因信号波动导致能源统计误差。
  3. 安装与环境条件
    • 安装方式：水平或垂直安装，需保证气体流动方向与标记一致，避免反向安装导致无信号输出。
    • 防爆要求：化工或冶金场景需选择ExdIICT6防爆等级，确保高温高压下的安全性。
    • 通信协议：支持4-20mA、HART/Modbus、LoRa/NB-IoT，适配工业物联网平台每小时数据上传需求。

（二）行业应用案例与选型实践

  1. 石化厂乙烯裂解装置
    • 需求：DN450高温裂解气（420℃）流量波动大，要求高稳定性与耐振动性能。
    • 选型方案：分体式涡街流量计，内置振动补偿算法，定制氮气吹扫接口，支持频率-数字双模输出。
    • 效果：测量稳定性提升至±1.5%FS，批次计量误差<1%，年设备故障率降低60%。
  2. 啤酒厂发酵罐CO₂计量
    • 需求：DN450管道两相流工况（含液态CO₂）导致读数漂移，要求高精度与快速响应。
    • 选型方案：上游加装整流器，设定小信号切除阈值（<0.3m/s），采用哈氏合金传感器。
    • 效果：流量监测误差从±3%FS降至±0.8%FS，年产品合格率提升至99.5%，清洗周期延长40%。
  3. 天然气长输管道
    • 需求：DN450管道高压天然气（4.0MPa）流量监测，要求低功耗与远程传输能力。
    • 选型方案：经济型涡街流量计，支持LoRa无线通信，电池供电寿命>5年，集成温度压力补偿模块。
    • 效果：年运维成本降低55%，数据实时性提升30%，管道泄漏检测响应时间缩短至10分钟内。

三、市场趋势与技术前沿

  1. 智能化升级
    • AI流量诊断：通过机器学习分析漩涡频率波动趋势，提前预警传感器老化或管道结垢，避免量程漂移。
    • 多参数集成：同步测量流量、温度、压力，构建设备健康指数（PHM）模型，实现综合故障预警。
  2. 无线化与低功耗
    • LoRa/NB-IoT模块：实现远程数据传输，电池供电型号占比提升至30%，支持低功耗模式下的宽量程监测。
    • 能量收集技术：太阳能、流体动能发电延长设备寿命至10年以上，确保测量范围长期稳定。
  3. 新材料与新结构
    • 高温陶瓷传感器：提升耐温性能至500℃，适应超临界气体工况。
    • 模块化设计：支持传感器快速更换与协议升级，降低设备更换成本，提升量程适配灵活性。
  4. 环保与节能
    • 低功耗设计：待机功耗≤1W，符合RoHS标准，助力碳减排目标。
    • 可再生能源应用：开发适用于地源热泵、工业废水处理等场景的专用型号，扩展测量范围至非常规介质。

涡街流量计通过技术创新与场景适配，已成为DN450气体管道流量监测的主流选择。通过科学选型，企业可在确保测量精度的同时，降低安装与维护成本，提升能源利用效率。未来，随着物联网、人工智能与边缘计算技术的融合，涡街流量计将向更智能、更集成、更绿色的方向演进，为大型管径气体计量提供更高效的解决方案。
