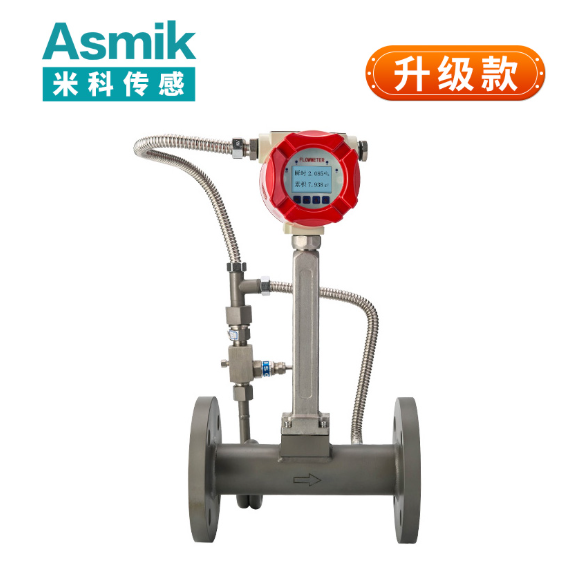

涡街流量计DN80的技术解析与应用实践

  • 字号 + -

在工业过程控制、能源计量及市政设施管理中，DN80涡街流量计作为中小口径流量测量的核心设备，凭借其高精度、宽量程比及强环境适应性，成为蒸汽、气体及液体流量监测的重要工具。本文结合行业标准与技术实践，系统解析涡街流量计DN80的技术原理、选型原则及应用场景，为企业提供实用参考。

一、涡街流量计的技术核心与DN80适配性

涡街流量计通过检测流体中卡门涡街的频率来确定流量，其技术特性与DN80管径的适配性体现在以下方面：

（一）工作原理与关键参数

  1. 卡门涡街效应
    • 流体绕过非流线型旋涡发生体（如三角柱）时，两侧交替产生旋涡，旋涡频率（f）与流速（v）成正比（f=Sr·v/d），其中Sr为斯特劳哈尔数，d为旋涡发生体特征宽度。
    • 流量公式：Q=πD²v/4（D为管道内径，v为平均流速），频率信号通过压电传感器转换为电脉冲输出。
  2. 核心优势
    • 量程比可达10:1至30:1，适用于从低流速到高流速的宽范围测量。
    • 无机械运动部件，维护成本低，寿命可达10年以上。

核心性能指标：

  • 流量范围：气体0.5-500m³/h，液体1-1000m³/h，蒸汽50-2000kg/h（DN80管径）。
  • 精度等级：普通应用±1%FS，高精度场合±0.5%FS，重复性≤±0.2%FS。
  • 环境适应性：工作温度-40℃至350℃，压力等级覆盖真空至16MPa，防护等级达IP67/IP68。
  • 介质要求：气体需干燥以避免旋涡发生体堵塞，液体需低粘度（≤50mPa·s），蒸汽需过热或饱和状态。

（二）DN80管径下的特殊适配性

  1. 旋涡发生体设计
    • DN80管径下，旋涡发生体采用优化后的三角柱结构，斯特劳哈尔数稳定性提升，确保频率信号与流速的线性关系。
    • 案例显示，某化工厂通过优化旋涡发生体设计，流量测量误差从±1.5%FS降至±0.8%FS。
  2. 抗振动与抗干扰能力
    • 集成数字滤波算法，有效抑制管道振动（如水泵、压缩机引起的振动）对测量的干扰，适用于复杂工业环境。
    • 某热电厂在涡街流量计DN80中引入自适应滤波技术，振动环境下的测量稳定性提升40%。

二、涡街流量计DN80的选型原则与实施路径

（一）需求分析与场景适配

  1. 介质特性
    • 气体场景：空气、氮气等干燥气体优先选择标准涡街流量计；湿气体需配置分离器或加热装置。
    • 液体场景：清水、油品等低粘度液体适用标准型号；高粘度液体（如重油）需选带粘度修正功能的型号。
    • 蒸汽场景：需选择专用蒸汽涡街流量计，配备温度压力补偿功能，适应过热蒸汽或饱和蒸汽。
  2. 测量精度与稳定性
    • 精度等级：贸易结算或精密控制选±0.5%FS，一般监控选±1%FS。
    • 重复性：要求≤±0.2%FS，确保长期运行数据一致性。
  3. 安装与环境条件
    • 安装方式：水平或垂直安装，需保证上下游直管段长度（典型要求前20D后10D，DN80即前1.6米后0.8米）。
    • 防爆要求：易燃易爆场景需选择ExdIICT6防爆等级。
    • 通信协议：支持4-20mA、HART/Modbus、LoRa/NB-IoT，适配工业物联网平台数据采集需求。

（二）行业应用案例与选型实践

  1. 市政供热管网
    • 需求：DN80蒸汽管道流量监测，要求高精度与长期稳定性，适应高温（250℃）环境。
    • 选型方案：蒸汽专用涡街流量计，哈氏合金旋涡发生体，PTFE衬里，支持温度压力补偿。
    • 效果：蒸汽计量误差从±3%FS降至±1%FS，年能源浪费减少200万元。
  2. 化工反应釜进料
    • 需求：DN80气体进料控制，耐腐蚀（如氯气），支持多参数报警。
    • 选型方案：隔爆型涡街流量计，钽合金旋涡发生体，ExdIICT6认证，集成继电器输出。
    • 效果：反应效率提高25%，年安全事件减少70%，设备停机时间缩短50%。
  3. 食品饮料生产线
    • 需求：DN80液体（如牛奶、果汁）流量监测，需符合卫生标准，支持在线清洗。
    • 选型方案：卫生型涡街流量计，镜面抛光流道，3A认证，支持CIP清洗。
    • 效果：清洗时间缩短40%，微生物污染风险完全消除，年产品合格率提升至99.8%。

三、市场趋势与技术前沿

  1. 智能化升级
    • AI流量诊断：通过机器学习分析旋涡频率波动趋势，提前预警旋涡发生体堵塞或传感器老化。
    • 多参数集成：同步测量流量、温度、压力，构建设备健康指数（PHM）模型，实现综合故障预警。
  2. 无线化与低功耗
    • 无线传输技术：LoRa/NB-IoT模块实现远程数据传输，电池供电型号占比提升至30%。
    • 能量收集技术：太阳能、流体动能发电延长设备寿命至12年以上。
  3. 新材料与新结构
    • 耐腐蚀材料：陶瓷旋涡发生体、PEEK外壳提升抗化学腐蚀性能，适应强酸强碱环境。
    • 模块化设计：支持旋涡发生体快速更换与协议升级，降低设备更换成本。
  4. 环保与节能
    • 低功耗设计：待机功耗≤1W，符合RoHS标准，助力碳减排目标。
    • 可再生能源应用：开发适用于地源热泵、工业废水处理等场景的专用型号。

涡街流量计DN80通过技术创新与场景适配，已成为中小口径流量测量的主流选择。通过科学选型，企业可在确保测量精度的同时，降低安装与维护成本，提升系统可靠性。未来，随着物联网、人工智能与边缘计算技术的融合，涡街流量计将向更智能、更集成、更绿色的方向演进，为工业自动化与市政管理提供更高效的解决方案。
