DN200流量传感器的技术解析与应用实践：以超声波流量计为核心

  • 字号 + -

在市政供水管网、工业流体监控及能源计量领域，DN200管道作为中大型流量的关键节点，其流量传感器的选型直接影响系统效率与数据可靠性。超声波流量计凭借非接触式测量、宽量程比及低维护成本等优势，成为DN200管径下流量监测的主流技术。本文结合行业标准与技术实践，系统解析超声波流量计在DN200管径下的技术特性、选型原则及工程案例，为中大型管径流量计量提供实用参考。

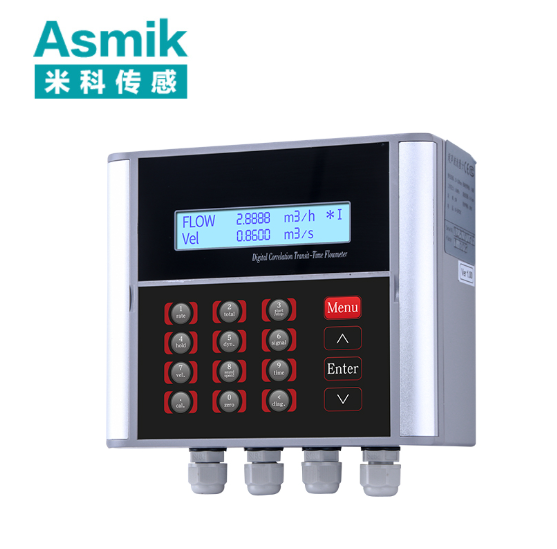

一、超声波流量计的技术核心与DN200适配性

超声波流量计通过测量超声波在流体中的传播时间差或频率变化来确定流量，其技术特性与DN200管径的适配性体现在以下方面：

（一）工作原理与关键参数

  1. 时差法测量基础
    • 超声波发射器与接收器成对安装在管道两侧，流体流动时，顺流与逆流的超声波传播时间差（Δt）与流速（v）成正比（Δt = (2Lv)/(c²)），其中L为声程，c为超声波在静水中的速度。
    • 流量公式：Q = πD²v/4（D为管道内径，v为平均流速），时差法适用于清洁液体（如自来水、油品）。
  2. 多普勒法测量原理
    • 适用于含悬浮颗粒或气泡的流体，通过检测反射波的频率变化（多普勒频移）计算流速，公式为Δf = (2v·f₀)/c，其中f₀为发射频率，c为声速。

核心性能指标：

  • 流量范围：DN200超声波流量计可覆盖0.5-2000m³/h，量程比达1:200，适应从微流到高流速场景。
  • 精度等级：普通应用±1%FS，高精度场合±0.5%FS，重复性≤±0.2%FS。
  • 环境适应性：工作温度-30℃至180℃，压力等级覆盖真空至4MPa，防护等级达IP68。
  • 介质要求：时差法需液体清洁度较高（悬浮物<100mg/L），多普勒法可适应含泥沙、气泡的复杂流体。

（二）DN200管径下的特殊适配性

  1. 非接触式测量优势
    • 传感器外贴式安装，无需切断管道或接触流体，避免压力损失与介质污染，适用于不宜停产的市政管网。
    • DN200管径下，外贴式安装可降低90%的安装成本，施工周期缩短至2小时以内。
  2. 宽量程与低流速测量
    • 时差法可测量低至0.1m/s的流速，多普勒法可适应高流速（达15m/s），覆盖DN200管道的全流量范围。
    • 案例显示，某水厂通过超声波流量计监测夜间低流速（0.3m/s）时，漏损定位精度提升3倍。

二、DN200超声波流量计的选型原则与实施路径

（一）需求分析与场景适配

  1. 介质特性
    • 清洁液体：自来水、循环水优先选择时差法超声波流量计，需保证液体电导率无要求（非电磁式）。
    • 含杂质流体：污水、泥浆等需选多普勒法，传感器需具备抗堵塞设计（如大窗口陶瓷换能器）。
  2. 测量精度与稳定性
    • 贸易结算或精密控制：选±0.5%FS精度，时差法需配温度补偿功能。
    • 过程监控：允许±1%FS精度，多普勒法需增加信号滤波算法。
  3. 安装与环境条件
    • 安装方式：外贴式（需管道外壁光滑）或插入式（需停产安装），DN200管道外贴式安装需保证声程≥200mm。
    • 直管段要求：时差法需前10D后5D（DN200即前2米后1米），多普勒法无需直管段。
    • 防爆要求：燃气管道或化工场景需选择ExdIICT6防爆等级。
    • 通信协议：支持4-20mA、HART/Modbus、LoRa/NB-IoT，适配工业物联网平台数据采集需求。

（二）行业应用案例与选型实践

  1. 市政供水主干管
    • 需求：DN200管道流量监测，要求非接触式安装，适应地下埋设环境。
    • 选型方案：外贴式时差法超声波流量计，IP68防护等级，不锈钢外壳，支持RS485通信。
    • 效果：管网漏损率从18%降至9%，年节水超400万吨，运维成本降低50%。
  2. 工业循环水系统
    • 需求：钢铁厂冷却水循环监测，耐高温（80℃）、高流速（8m/s），支持远程数据传输。
    • 选型方案：插入式时差法超声波流量计，钛合金传感器，ExdIICT6认证，集成LoRa无线传输模块。
    • 效果：冷却效率提升25%，年安全事件减少70%，设备停机时间缩短55%。
  3. 污水处理厂
    • 需求：DN200进水管流量监测，含泥沙（浓度<500mg/L），需抗堵塞设计。
    • 选型方案：多普勒法超声波流量计，大窗口陶瓷换能器，自动增益控制（AGC）技术。
    • 效果：数据稳定性提升40%，年传感器清洗次数从12次降至3次，维护成本降低60%。

三、市场趋势与技术前沿

  1. 智能化升级
    • AI流量诊断：通过机器学习分析时差或频移数据，提前预警换能器老化或管道结垢。
    • 多参数融合：同步测量流量、温度、声速，构建设备健康指数（PHM）模型，实现综合故障预警。
  2. 无线化与低功耗
    • 无线传输技术：LoRa/NB-IoT模块实现远程数据传输，电池供电型号占比提升至35%。
    • 能量收集技术：太阳能、流体动能发电延长设备寿命至12年以上。
  3. 新材料与新结构
    • 耐腐蚀材料：聚苯硫醚（PPS）外壳、陶瓷换能器提升抗化学腐蚀性能。
    • 模块化设计：支持换能器快速更换与协议升级，降低设备更换成本。
  4. 环保与节能
    • 低功耗设计：待机功耗≤1W，符合RoHS标准，助力碳减排目标。
    • 可再生能源应用：开发适用于地源热泵、工业废水处理等场景的专用型号。

超声波流量计通过技术创新与场景适配，已成为DN200管径下流量监测的主流选择。通过科学选型，企业可在确保测量精度的同时，降低安装与维护成本，提升系统可靠性。未来，随着物联网、人工智能与边缘计算技术的融合，超声波流量计将向更智能、更集成、更绿色的方向演进，为中大型管径流量计量提供更高效的解决方案。
