空压机空气流量测量方法与技术解析

一、空压机空气流量测量的核心意义

空压机系统能耗占工业用电的10%-15%，而流量测量是评估其能效的基础。通过实时监测压缩空气流量，企业可实现以下目标：

1. 能源管理：精准核算压缩空气使用量，识别泄漏与浪费；
2. 设备维护：通过流量异常波动预警设备故障（如过滤器堵塞、阀门泄漏）；
3. 系统优化：结合压力、温度数据，计算空压机比功率，评估节能改造效果；
4. 合规性验证：满足《容积式压缩机验收试验》等国家标准对流量测量的要求。

二、主流测量技术原理与选型指南

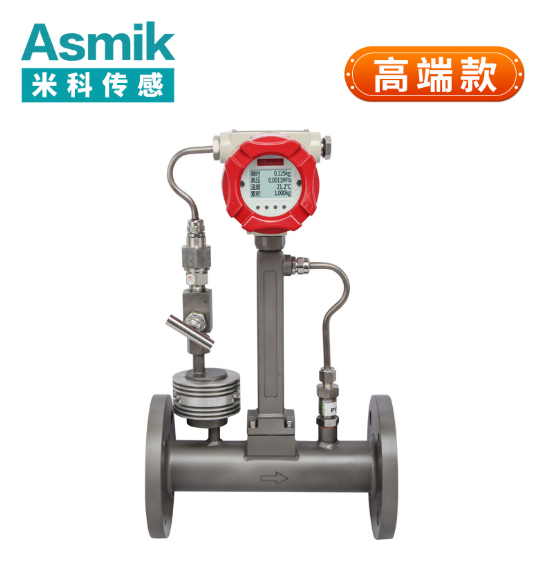

（一）涡街流量计：性价比之选

原理：基于卡门涡街效应，流体流经三角柱形旋涡发生体时，下游产生交替排列的旋涡，其频率与流速成正比。
优势：

• 结构简单，无可动部件，维护成本低；
• 量程比可达10:1，适应流量波动场景；
• 压力损失小（通常＜0.1MPa），降低系统能耗。
  局限：
• 对管道振动敏感，需采取减振措施；
• 测量精度受气体密度影响，需结合温度、压力补偿。
  应用场景：适用于空压机站房总管路、干燥器后端等气体较洁净、振动可控的环境。

（二）热式质量流量计：精准测量利器

原理：通过测量气体流经加热元件时的热交换量，直接输出质量流量，无需温压补偿。
优势：

• 测量精度高（±1%读数），响应速度快（＜1秒）；
• 适用于低流速（0.1m/s起）及微小流量测量；
• 插入式安装方便现有管道改造。
  局限：
• 价格较高（约为涡街流量计的2-3倍）；
• 介质含水分或杂质时易导致测量偏差，需定期校准。
  应用场景：空压机排气端、用气设备前端等需高精度监测的环节，尤其适合泄漏检测与能效审计。

（三）差压式流量计：传统可靠方案

原理：利用节流装置（如孔板、文丘里管）产生压差，通过伯努利方程计算流量。
优势：

• 技术成熟，国际标准支持（ISO 5167）；
• 适用高温、高压工况（如离心式空压机出口）。
  局限：
• 压力损失较大（孔板可达50%压降）；
• 安装要求高（需长直管段确保流体稳定）。
  应用场景：大型空压站总管路、需要贸易结算的场合。

（四）超声波流量计：非接触式创新

原理：通过测量超声波顺流与逆流传播时间差计算流速。
优势：

• 无压损，不影响系统效率；
• 适用于大口径管道（＞DN300）。
  局限：
• 气体中含水雾或粉尘时信号衰减严重；
• 成本较高，目前主要应用于水、油介质。
  应用场景：空压机系统改造中的临时监测或特殊环境（如易燃易爆场所）。

三、测量实践中的关键要点

（一）安装规范：确保数据准确性

1. 位置选择：
   • 流量计应安装在干燥机之后，避免液态水影响；
   • 远离弯头、阀门等扰流元件，上游直管段长度≥10DN，下游≥5DN。
2. 环境控制：
   • 避免高温（＞60℃）或强电磁干扰；
   • 插入式热式流量计需保证探头与管壁垂直。

（二）数据校准与维护

1. 定期校验：建议每6-12个月用标准表比对，热式流量计需重点关注零点漂移；
2. 介质处理：
   • 含油压缩空气需前置油水分离器；
   • 高湿度环境建议搭配冷干机。

（三）智能化趋势：从测量到管理

现代流量计已集成物联网功能，例如：

• 通过Modbus协议实时传输数据至SCADA系统；
• 设置流量阈值报警，联动空压机启停；
• 生成能耗报表，辅助碳足迹核算。

四、典型案例分析

某化工企业通过部署SUTO S430湿空气流量计与S331数据记录仪，实现以下改进：

1. 泄漏检测：发现某车间夜间流量异常，排查出直径2mm漏点，年节约电费12万元；
2. 能效优化：根据流量数据调整空压机加载策略，系统比功率从7.2kW/(m³/min)降至6.5kW/(m³/min)；
3. 维护预警：通过流量波动趋势预测空气过滤器寿命，减少非计划停机。

五、总结与建议

空压机空气流量测量需结合工况特点选择技术方案：

• 通用场景：优先选用涡街流量计，平衡成本与性能；
• 高精度需求：热式质量流量计配合温压补偿，确保计量准确性；
• 大型系统：差压式流量计满足标准合规性要求。

未来，随着传感器技术与数据分析算法的进步，流量测量将向无线化、自诊断方向发展，为企业提供更全面的能源管理解决方案。企业应建立定期监测机制，将流量数据与空压机运行参数关联分析，持续挖掘节能潜力。
