压缩空气管道流量计算方法与技术实施指南

一、压缩空气管道流量计算的核心原理与挑战

压缩空气流量计算需结合气体动力学与热力学原理，其核心挑战包括：

• 状态变化：压缩空气在管道中因压力、温度变化导致密度波动，需通过补偿算法修正。
• 管道阻力：管道长度、直径、粗糙度及弯头、阀门等局部阻力显著影响流量，需通过经验公式或实验数据修正。
• 测量精度：需满足不同场景的精度要求（如工厂能源核算误差≤3%，设备调试误差≤5%）。

主流计算方法可分为理论公式法与流量计实测法两类，前者适用于设计阶段或简单系统，后者适用于复杂或需实时监测的场景。

二、理论公式法：基于气体状态方程的流量计算

理论公式法通过气体状态方程（如理想气体定律）与管道阻力公式，结合已知参数推算流量，适用于设计阶段或初步估算。

1. 基本公式推导

压缩空气流量（Q）可通过以下公式计算：

Q=4πd2​⋅v

其中，d 为管道内径（m），v 为空气流速（m/s）。

空气流速（v）可通过伯努利方程与达西-魏斯巴赫公式联立求解：

v=ρ(fdL​+∑K)2ΔP​​

• ΔP：管道压力损失（Pa）
• ρ：空气密度（kg/m³，需通过温度、压力修正）
• f：管道摩擦系数（可通过莫迪图或科尔布鲁克公式计算）
• L：管道长度（m）
• ∑K：局部阻力系数之和（如弯头、阀门等）

2. 关键参数确定

• 空气密度（ρ）：需根据压缩空气的实际压力（P）与温度（T）修正，公式为：

ρ=RTP​⋅100028.97​

其中，R=287J/(kg\cdotpK)，压力P需转换为绝对压力（如表压0.6MPa对应绝对压力0.7MPa）。

• 摩擦系数（f）：对于光滑管道，可近似取f=0.02；对于粗糙管道，需通过科尔布鲁克公式迭代计算。
• 局部阻力系数（K）：常见元件的K值如下：
  • 90°弯头：K=0.75
  • 闸阀（全开）：K=0.17
  • 突然扩大/收缩：K=0.5

3. 适用场景与限制

理论公式法适用于以下场景：

• 管道布局简单（如直管段占比＞80%），局部阻力可忽略。
• 压缩空气参数稳定（如压力波动＜5%，温度波动＜10℃）。

其局限性包括：

• 忽略空气粘性、湍流等因素，误差可能＞10%。
• 需手动输入大量参数（如管道长度、粗糙度），实际工程中难以精确获取。

三、流量计实测法：高精度与智能化的流量计算

流量计实测法通过安装专用设备（如孔板流量计、涡街流量计）直接测量流量，适用于复杂系统或需实时监测的场景。

1. 常用流量计类型与原理

• 孔板流量计：通过管道中安装孔板，利用流体流经孔板时产生的压力差计算流量，公式为：

Q=C⋅4πd2​⋅ρ2ΔP​​

其中，C 为流出系数（需通过实验标定，通常取0.6-0.7）。

• 涡街流量计：通过检测流体流经涡街发生体时产生的涡旋频率计算流量，公式为：

Q=4St​f⋅πd2​

其中，f 为涡旋频率（Hz），St​ 为斯特劳哈尔数（通常取0.2）。

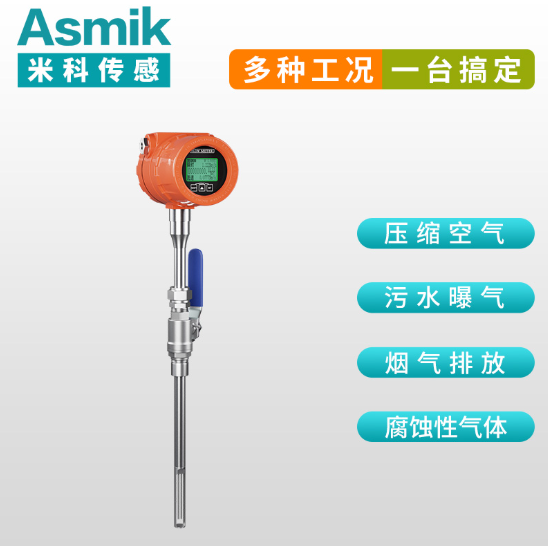

• 热式质量流量计：通过测量流体流经加热元件时的热量损失计算质量流量，适用于低流速场景（如压缩空气泄漏检测）。

2. 选型与适配

• 管道直径：根据流量范围选择流量计口径（如流量100m³/h需选用DN80流量计），避免超量程导致误差。
• 介质特性：压缩空气含油、水或杂质时，需选用耐腐蚀材质（如316L不锈钢）或带过滤装置的流量计。
• 环境适应性：高温环境（＞60℃）需选用带散热片的流量计，低温环境（＜-20℃）需选用带加热功能的流量计。

3. 安装与调试

• 安装位置：流量计应安装于管道水平段，上游需保留10倍管径、下游5倍管径的直管段（如DN80管道需上游80cm、下游40cm无阀门或弯头）。
• 调试要点：上电前检查接线极性，避免短路；通过标准源施加已知流量（如50m³/h），验证输出信号线性度（误差＜3%）。

四、压缩空气流量计算的实际应用与优化

流量计算需结合具体场景进行参数修正与系统优化，以下为典型应用案例：

1. 泄漏检测与能源管理

• 问题：压缩空气系统泄漏率通常达20%-30%，导致能耗浪费。
• 方法：通过夜间全厂停机时测量管道流量，若流量＞0，则存在泄漏；结合超声波检漏仪定位泄漏点（如管道接头、阀门）。
• 优化：修复泄漏点后，重新计算流量并对比能耗数据，验证节能效果。

2. 设备选型与系统设计

• 问题：压缩机选型过大或过小均会导致效率低下。
• 方法：根据设备用气量（如气动工具、喷涂设备）计算总流量，并预留10%-20%余量；通过流量计实测验证设计流量是否合理。
• 优化：采用变频压缩机，根据实时流量调整输出压力，减少空载能耗。

3. 管道布局与阻力优化

• 问题：管道弯头过多或直径过小导致压力损失过大。
• 方法：通过理论公式法计算不同布局下的压力损失，选择阻力最小的方案；通过流量计实测验证优化效果。
• 优化：将90°弯头替换为45°弯头，或将管道直径从DN50扩大至DN80，可降低压力损失30%-50%。

五、总结

压缩空气管道流量计算需结合理论公式法与流量计实测法，根据场景需求选择合适方法，并通过参数修正与系统优化提升准确性。关键要点包括：

1. 明确计算目标，优先选用理论公式法（简单系统）或流量计实测法（复杂系统）。
2. 适配实际参数，通过温度、压力补偿修正空气密度，通过直管段要求减少局部阻力影响。
3. 平衡精度与成本，根据场景需求选择3%-5%精度，避免为不常用功能支付溢价。

通过系统化实施，压缩空气管道流量计算可为工业生产提供准确的数据支撑，助力设备高效运行与能源节约。
