管道内水压测量方法与技术实施指南

  • 字号 + -

管道内水压是评估供水系统稳定性、诊断管道泄漏及优化泵站运行的核心参数,其测量准确性直接影响市政供水安全与工业生产效率。本文从测量原理、工具分类、选型原则、安装规范及特殊场景适配出发,系统梳理管道内水压测量的实施方法,为水务工程师、设备维护人员及管道管理人员提供实用参考。


一、管道内水压测量的核心挑战与技术分类

管道内水压测量需解决以下关键问题:

  • 介质多样性:管道内可能含气体、固体颗粒或腐蚀性物质,可能堵塞压力传感器或影响测量稳定性。
  • 环境干扰:温度变化、管道振动或流体脉动可能显著影响压力值,需通过补偿算法修正。
  • 精度与实时性:需满足不同场景的精度要求(如市政供水误差≤2%,工业管道误差≤1%),并支持实时或连续监测。

主流管道水压测量技术可分为机械式压力表、电子式压力传感器及超声波测压仪三类,各类技术原理与适用场景差异显著。

二、机械式压力表:传统且经济的测量方案

机械式压力表通过弹性元件(如波登管、膜片)将压力转换为指针位移,是市政供水管道最常用的测量工具。

1. 原理与分类

  • 原理:压力作用于弹性元件(波登管或膜片),使其产生形变,通过齿轮传动机构放大形变量,驱动指针在表盘上显示压力值。
  • 分类
    • 普通压力表:量程通常为0-1.6MPa,精度1.6级-2.5级,适用于一般供水管道。
    • 耐震压力表:内部填充阻尼液(如硅油),可抑制管道振动导致的指针抖动,适用于泵房或振动较大的场景。
    • 电接点压力表:在普通压力表基础上增加电接点装置,当压力超过或低于设定值时,触点闭合发出电信号,适用于自动控制场景(如泵站启停)。

2. 选型与适配

  • 量程选择:根据管道工作压力选择量程(如市政供水压力0.2-0.4MPa,需选用量程0-0.6MPa的压力表),避免超量程导致弹性元件损坏。
  • 精度等级
    • 市政供水场景:需选用1.6级精度,误差≤1.6%FS(满量程)。
    • 工业管道场景:可选用2.5级精度,误差≤2.5%FS。
  • 环境适应性
    • 耐震要求:泵房或振动场景需选用耐震压力表,避免指针抖动导致读数困难。
    • 介质兼容性:输送腐蚀性介质(如污水)的管道需选用不锈钢材质压力表,避免碳钢部件被腐蚀。

3. 安装与维护

  • 安装位置:压力表应垂直安装于管道顶部或侧面,避免介质沉淀影响测量;泵出口处需安装缓冲装置(如弯管或阻尼器),抑制流体脉动。
  • 密封性检查:安装后需通过肥皂水检查接口是否漏气,若指针在无压力时不在零位,需调整零点或更换压力表。
  • 维护重点:每月清洗表盘玻璃,避免污渍遮挡读数;每季度检查弹性元件是否老化(如波登管出现裂纹需更换);每年校准一次(通过标准压力源验证精度)。

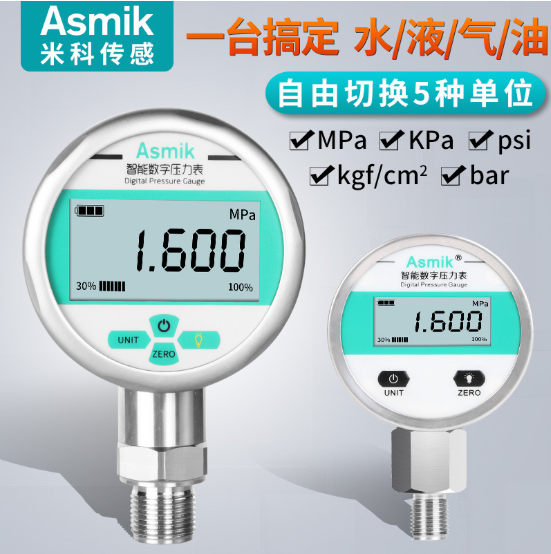

三、电子式压力传感器:高精度与智能化的测量方案

电子式压力传感器通过压阻效应或压电效应将压力转换为电信号,适用于需要远程监控或接入自动控制系统的场景。

1. 原理与分类

  • 原理
    • 压阻式传感器:压力作用于硅膜片,使其产生应变,导致膜片上的电阻值变化,通过电桥电路转换为电压信号。
    • 压电式传感器:压力使压电材料(如石英晶体)产生电荷,电荷量与压力成正比,适用于动态压力测量(如流体脉动)。
  • 分类
    • 投入式传感器:直接投入管道或水池中,通过电缆将信号传输至二次仪表,适用于明渠或非满管流场景。
    • 螺纹式传感器:通过螺纹连接安装于管道或容器上,适用于密闭管道或高压场景(如工业蒸汽管道)。

2. 选型与适配

  • 量程与精度:根据管道压力选择量程(如工业管道压力1.0MPa,需选用量程0-1.6MPa的传感器),精度优先选用0.5级(误差≤0.5%FS),一般场景可选用1.0级。
  • 输出信号:优先选用4-20mA电流型(抗干扰能力强,传输距离远),若需接入PLC或DCS系统,可选用RS485或Modbus RTU数字信号。
  • 环境适应性
    • 介质兼容性:输送腐蚀性介质(如酸碱溶液)的管道需选用316L不锈钢或哈氏合金材质传感器。
    • 温度范围:高温介质(>80℃)需选用带散热片的传感器,或配置冷却装置(如盘管式换热器)。

3. 安装与维护

  • 安装位置:传感器应安装于管道水平段,避免流体涡流或沉淀物影响测量;泵出口处需安装缓冲装置(如膨胀罐),抑制流体脉动。
  • 电气连接:电流型传感器需采用三线制接线(电源正、信号正、公共端),避免导线电阻导致信号衰减;数字信号需采用屏蔽双绞线,并远离动力电缆。
  • 维护重点:每月检查传感器电缆是否松动,用万用表测量输出信号是否稳定;每季度清洗传感器膜片(如用软布擦拭),避免污垢附着;每年校准一次(通过标准压力源验证线性度与精度)。

四、超声波测压仪:非接触式与动态测量的创新方案

超声波测压仪通过发射超声波并接收管道内压力变化引起的反射信号,适用于非满管流、大口径管道或需要动态测量的场景。

1. 原理与分类

  • 原理:压力变化导致管道内流体密度变化,进而影响超声波传播速度;通过测量超声波在流体中的传播时间差,推算压力值。
  • 分类
    • 时差法测压仪:通过测量超声波顺流与逆流传播时间差计算压力,适用于大口径管道(如DN500以上)。
    • 多普勒法测压仪:通过接收流体中悬浮颗粒反射的超声波频移信号测量压力,适用于含固体颗粒的污水管道。

2. 选型与适配

  • 管道尺寸:根据管道直径选择测压仪型号(如DN200管道需选用适配DN200-DN600的时差法测压仪),避免因管径不匹配导致信号衰减。
  • 介质特性:清水管道可选用时差法测压仪,污水管道需选用多普勒法测压仪,并确保悬浮颗粒浓度≥0.1%体积分数。
  • 环境适应性
    • 安装方式:外夹式测压仪(传感器夹持于管道外壁)适用于已投运管道,插入式测压仪(传感器插入管道内部)适用于新建管道。
    • 防护等级:户外场景需选用IP68等级,并配置防雨罩与防晒涂层(如白色漆面反射阳光)。

3. 安装与维护

  • 安装位置:传感器应安装于管道水平段,上游需保留10倍管径、下游5倍管径的直管段(如DN200管道需上游200cm、下游100cm无阀门或弯头),避免流体涡流干扰。
  • 耦合剂使用:外夹式测压仪需在传感器与管道间涂抹耦合剂(如硅脂),并固定扎带,避免因热胀冷缩导致接触不良。
  • 维护重点:每月检查传感器表面是否附着污垢或晶体(如用棉签蘸取酒精擦拭),每半年校准信号强度与压力关系,每年更换耦合剂。

五、特殊场景的测量优化

管道内水压测量在以下特殊场景中需通过技术优化提升可靠性:

1. 高温介质场景(如>80℃的工业蒸汽管道)

  • 技术选择:优先选用压电式传感器或高温型超声波测压仪,避免压阻式传感器因温度漂移导致误差。
  • 预处理措施:在传感器上游安装冷却装置(如板式换热器),将介质温度降至40℃以下;或选用带温度补偿功能的传感器,通过算法修正温度对压力的影响。

2. 腐蚀性介质场景(如酸碱溶液管道)

  • 材质适配:传感器需选用耐蚀材质(如哈氏合金、聚四氟乙烯),避免使用碳钢或普通不锈钢。
  • 防护措施:在传感器外部加装防护罩(如玻璃钢罩),避免腐蚀性气体或液体直接接触传感器表面。

3. 动态压力场景(如泵出口流体脉动)

  • 技术选择:优先选用压电式传感器或多普勒超声波测压仪,避免压阻式传感器因响应速度慢导致误差。
  • 缓冲装置:在传感器上游安装缓冲罐或阻尼器,抑制流体脉动;或通过算法对测量数据进行平滑处理(如移动平均滤波)。

六、安装与维护规范

规范安装与日常维护是确保压力测量长期准确的关键,以下为关键步骤与注意事项:

1. 机械式压力表维护

  • 校准周期:每半年校准一次(通过标准压力源施加已知压力,验证显示值误差<2%)。
  • 存储要求:长期不用时需取出弹性元件,避免因长期受压导致形变;存放于干燥环境(湿度<70%)。

2. 电子式压力传感器维护

  • 清洁要求:每月用无水乙醇擦拭传感器膜片,避免灰尘或油污导致测量误差。
  • 绝缘检测:每季度用绝缘电阻表测量电缆绝缘电阻(应>100MΩ),若绝缘下降需烘干处理(如60℃热风烘干4小时)。

3. 超声波测压仪维护

  • 信号强度检查:每月通过测压仪显示屏观察信号强度(如信噪比>10dB),若信号衰减需调整传感器位置或增加耦合剂。
  • 软件更新:每半年更新测压仪固件,修复已知bug并优化算法(如提升动态压力测量精度)。

七、数据处理与合规性要求

压力测量数据需满足市政供水规范与工业管道标准,并支持泄漏诊断与节能分析:

1. 数据记录与上传

  • 本地存储:测压设备需配置数据记录模块(如SD卡或EEPROM),存储间隔可设为1分钟-1小时,保存最近30天数据。
  • 远程传输:通过RS485、Modbus或4G模块将数据上传至SCADA系统、水务管理平台或手机APP,支持实时监控与超压报警(如压力>设定值10%触发泵站停机)。

2. 合规性标准

  • 市政供水:根据《城镇供水水质标准》,管道压力需连续监测并记录,误差≤2%,数据保存期≥3年。
  • 工业管道:根据《工业金属管道设计规范》,压力测量工具需满足0.5级或1级精度要求,并定期进行第三方检测。

3. 数据分析与应用

  • 泄漏诊断:通过压力突变(如压力骤降)判断管道是否存在泄漏,结合流量数据定位泄漏点(如压力0.2MPa管道泄漏时,流量可能增加30%)。
  • 节能优化:根据压力数据调整泵站运行策略(如夜间用水低谷时降低泵站压力),减少能耗。

八、总结

管道内水压测量需结合测量原理、场景需求及介质特性选择合适工具,通过规范安装与定期维护确保准确性。关键要点包括:

  1. 明确测量需求,优先选用机械式压力表(低成本)或电子式压力传感器(高精度)。
  2. 适配环境参数,通过耐震设计、耐蚀材质或冷却装置提升可靠性。
  3. 平衡精度与成本,根据场景需求选择0.5%-2.5%精度,避免为不常用功能支付溢价。

通过系统化实施,管道内水压测量可为市政供水、工业生产及消防系统提供准确的数据支撑,助力设备安全运行与水资源高效利用。
