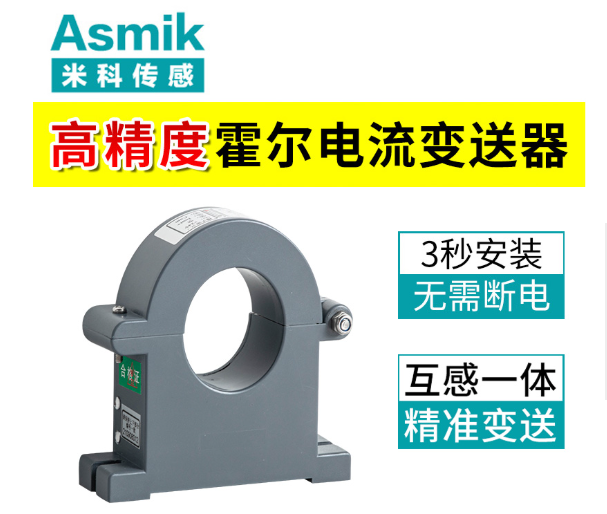

电流传感器型号解读方法与选型指南

一、电流传感器型号的核心结构与通用规则

电流传感器型号通常由前缀、测量参数、精度等级、输出信号、安装方式等部分组成，不同厂商的编码逻辑可能存在差异，但普遍遵循以下通用规则：

• 前缀：代表产品系列或技术类型（如“CS”表示闭环霍尔效应，“ACS”表示开环霍尔效应）。
• 测量参数：明确电流类型（AC/DC）与量程（如“100A”表示最大测量电流100A）。
• 精度等级：以百分比或字母代码表示（如“0.5%”或“F”表示精度±0.5% FS）。
• 输出信号：标识信号类型（如“4-20mA”模拟输出，“RS485”数字通信）。
• 安装方式：区分 PCB安装、导轨安装或穿孔式安装（如“DIN”表示导轨安装）。

二、型号中关键参数的识别与含义

解读电流传感器型号需重点关注测量范围、精度、输出信号等核心参数，以下为典型型号的解析示例：

示例型号：CS-AC200-0.5%-4-20mA-DIN

• CS：产品系列（闭环霍尔效应传感器）。
• AC200：测量交流电流，量程0-200A。
• 0.5%：精度等级为±0.5% FS（满量程）。
• 4-20mA：输出信号为4-20mA电流环。
• DIN：导轨安装方式（符合DIN EN 50022标准）。

三、特殊场景下的型号标识与适配原则

电流传感器在高温、高频、高精度或狭窄空间场景中，型号可能包含特殊标识以体现适配能力：

1. 高温场景标识（如＞85℃环境）

• 型号代码：部分厂商在型号中添加“HT”（High Temperature）后缀（如“CS-AC100-HT”）。
• 适配原则：需选用耐高温材料（如陶瓷基板、高温导线），并确认工作温度范围（如-40℃~125℃）。

2. 高频电流标识（如＞1kHz频率）

• 型号代码：通过“HF”（High Frequency）或频率范围标注（如“20kHz”）。
• 适配原则：需选用真有效值（True RMS）传感器，支持非正弦波电流测量（如PWM波形）。

3. 隔离场景标识（如需要电气隔离）

• 型号代码：通过“ISO”（Isolation）或隔离电压标注（如“3kV DC”）。
• 适配原则：需选用带隔离模块的传感器，避免地环路干扰或高压风险。

四、选型实例与参数匹配

根据实际需求选择适配的电流传感器型号，需综合考虑电流类型、量程、精度、输出信号及安装方式，以下为典型选型案例：

1. 案例1：工业电机电流监控

• 需求：测量50A交流电流，精度±1% FS，输出4-20mA信号，导轨安装。
• 型号解析：选择“CS-AC50-1%-4-20mA-DIN”型号，闭环霍尔效应传感器，量程0-50A，精度±1% FS，4-20mA输出，导轨安装。

2. 案例2：新能源电池管理系统

• 需求：测量200A直流电流，精度±0.5% FS，输出RS485数字信号，PCB安装。
• 型号解析：选择“ACS-DC200-0.5%-RS485-PCB”型号，开环霍尔效应传感器，量程0-200A，精度±0.5% FS，RS485输出，PCB安装。

五、型号解读的注意事项与常见误区

解读电流传感器型号时需避免以下误区，确保选型准确：

• 误区1：忽略电流类型（AC/DC）导致传感器损坏。例如，交流传感器用于直流测量可能因磁饱和失效。
• 误区2：未确认量程范围，选择量程过小的传感器可能导致超量程损坏（如50A需求选100A量程更安全）。
• 误区3：忽视输出信号匹配性，如4-20mA输出需匹配支持电流输入的显示装置或PLC模块。

六、总结

电流传感器型号的解读需结合系列标识、测量参数、精度等级、输出信号及安装方式等核心信息，通过系统化解析可快速筛选适配设备。关键要点包括：

1. 明确型号结构与通用规则，识别前缀、测量参数、精度、输出信号等关键部分。
2. 匹配实际需求与场景特性，选择适配的电流类型、量程、精度及安装方式。
3. 规避常见选型误区，避免电流类型错误、量程不足或信号不匹配等问题。

通过规范解读与选型，电流传感器可为电机监控、新能源管理、工业自动化等场景提供准确的电流数据支撑，助力系统稳定运行与效率提升。
