高温水箱水位控制方法与实施指南
- 字号 + -
高温水箱（如工业锅炉、太阳能集热系统、化工反应釜）的水位控制是保障系统安全与效率的核心环节，其控制精度直接影响设备寿命与工艺稳定性。本文从控制原理、设备选型、安装调试、特殊场景优化及日常维护出发，系统梳理高温水箱水位控制的全流程，为工程技术人员提供实用参考。
一、高温水箱水位控制的核心挑战与基本策略
高温水箱因介质温度高（通常＞100℃）、环境复杂（如蒸汽、振动、腐蚀性气体），其水位控制需解决以下关键问题：
- 传感器耐温性：高温可能导致普通传感器材料变形或失效（如浮球卡滞、电极老化）。
- 蒸汽干扰：水箱表面蒸汽可能遮挡非接触式传感器（如超声波、雷达）的信号，导致测量误差。
- 执行机构可靠性：高温环境下控制阀、泵等执行机构易因热膨胀或润滑失效出现故障。
为应对上述挑战，高温水箱水位控制需采用“传感器+控制器+执行机构”的协同方案，并结合耐高温材料、蒸汽抑制技术及冗余设计提升可靠性。
二、关键设备选型与适配原则
高温水箱水位控制的设备选型需综合考虑介质温度、蒸汽压力、控制精度及环境适应性，以下为关键设备类型与选型要点：
1. 液位传感器
- 耐高温浮球式：
- 原理：通过浮球随液面升降带动磁性开关，输出液位信号。
- 适配场景：温度＜200℃、无剧烈振动的水箱，需选用316L不锈钢浮球与陶瓷导向杆，避免高温变形。

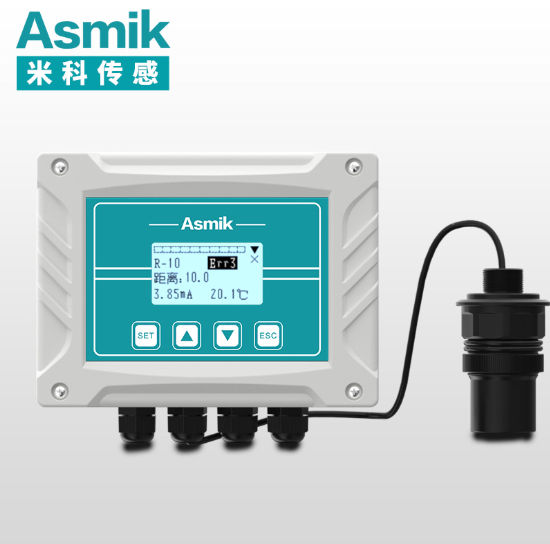

- 高温超声波式：
- 原理：发射超声波并接收液面反射波，计算液位高度。
- 适配场景：温度＞200℃或含蒸汽的水箱，需配置冷却装置（如风冷/水冷套）降低传感器温度，并选用耐高温探头（如PTFE涂层）。
- 静压式：
- 原理：通过测量水箱底部压力推算液位（P=ρgh），需考虑液体密度变化。
- 适配场景：密封高压水箱（如锅炉汽包），需选用高温压力传感器（如Inconel 600材质）并配置温度补偿算法。
2. 控制器
- 功能要求：需支持多路信号输入（如液位、温度、压力），并具备PID控制算法，实现液位的闭环调节。
- 环境适应性：需选用工业级控制器（工作温度-40℃~85℃），并配置防尘防水外壳（如IP65等级）。
3. 执行机构
- 控制阀：需选用耐高温电动阀或气动阀（如不锈钢阀体、石墨密封），并配置阀位反馈装置，确保开关到位。
- 泵：补水泵需选用高温离心泵（如铸铁泵体、机械密封），并配置过热保护装置（如温度开关）。
三、安装与调试规范
规范安装与调试是确保水位控制准确的关键，以下为从设备安装到系统联调的全流程指导：
1. 传感器安装
- 浮球式传感器：
- 浮球需垂直悬挂，导向杆需固定牢固（如用支架固定），避免与水箱内壁接触。
- 安装位置需避开进水管、蒸汽出口，防止液面波动干扰测量。
- 超声波传感器：
- 传感器需通过冷却装置（如风冷套）固定在水箱顶部，探头距液面高度0.5-2m（避免近场盲区）。
- 需配置蒸汽抑制装置（如吹扫风扇、隔热罩），减少蒸汽对信号的影响。
2. 控制器与执行机构安装
- 控制器：需安装在通风良好的控制柜内，避免高温环境（如锅炉房）直接影响。
- 控制阀：需安装在补水管道上，阀体方向需与水流方向一致，并配置旁路手动阀（便于检修）。
3. 系统联调
- 液位校准：通过向水箱注水或排水，观察传感器输出信号与实际液位是否一致，调整控制器量程参数。
- PID参数整定：根据水箱容量与响应速度设置PID参数（如比例带P=50%、积分时间Ti=120s、微分时间Td=30s），避免液位波动或超调。
四、特殊场景下的控制优化
高温水箱在以下特殊场景中需通过技术优化提升控制可靠性：
1. 高温高蒸汽场景（如锅炉汽包）
- 蒸汽抑制：在传感器探头周围加装吹扫装置（如压缩空气吹扫），定期清除蒸汽冷凝水。
- 冗余设计：配置主备两套传感器（如浮球式+静压式），通过控制器切换至正常信号源。
2. 高振动场景（如泵出口附近水箱）
- 减振安装：传感器与执行机构需固定在减振支架上，支架与水箱间加装橡胶减振垫。
- 信号滤波：在控制器中配置数字滤波算法（如移动平均滤波），减少振动对测量的干扰。
3. 腐蚀性介质场景（如化工反应釜水箱）
- 材质升级：传感器与管道需选用耐腐蚀材质（如哈氏合金、PTFE涂层），避免介质腐蚀导致泄漏。
- 密封处理：法兰连接处需采用双密封结构（如O型圈+平面密封），并定期检查密封件老化情况。
五、日常维护与故障排查
定期维护与及时排查故障是延长设备寿命、保障控制稳定的关键：
1. 日常维护
- 传感器清洁：每月用软布擦拭传感器表面，避免灰尘或水垢影响精度（超声波传感器需重点清洁探头）。
- 执行机构检查：每季度检查控制阀开关是否灵活，泵体是否泄漏，发现异常需及时更换密封件或润滑油。
2. 常见故障与处理
- 液位显示异常（如实际满水但显示80%）：检查传感器是否沾附污垢，或调整控制器量程参数。
- 控制阀不动作：检查电源是否正常（如用万用表测量输入电压），或更换控制器输出模块。
- 液位波动大：调整PID参数（如增大比例带P或积分时间Ti），或检查水箱是否存在泄漏导致液位不稳定。
六、总结
高温水箱水位控制需结合介质特性、设备性能及场景需求选择适配的传感器、控制器与执行机构，并通过规范安装、特殊场景优化及定期维护确保控制精度。关键要点包括：
- 明确控制需求与场景特性，选择浮球式、超声波式或静压式传感器，匹配耐高温执行机构。
- 规范安装与调试流程，确保传感器位置正确、PID参数合理，并通过校准验证精度。
- 处理特殊场景干扰，通过蒸汽抑制、减振设计、冗余备份等技术提升系统可靠性。
通过系统化实施，高温水箱水位控制可为工业锅炉、太阳能系统、化工反应釜等场景提供稳定的水位保障，助力设备安全运行与工艺效率提升。
